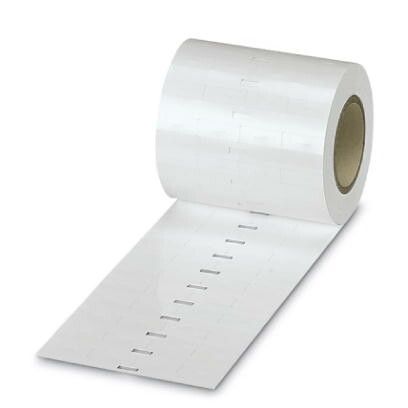

Вставная табличка EMT (23X4)R | 0817361 Phoenix Contact

Вставная табличка EMT (23x4)R от Phoenix Contact — это одноразовая маркировочная метка для кабелей и проводов, предназначенная для ручной маркировки термопринтерами серии THERMOMARK. Артикулы 0817361 и 817361 позволяют легко заказывать запасы для крупных объектов. Метка устанавливается на кабель без инструментов, подходит для плотной компоновки в распределительных щитах.

Назначение и область применения

Вставная табличка EMT (23x4)R используется для идентификации кабелей и жил внутри электрооборудования. Применяется там, где требуется четкая, долговечная и компактная маркировка: в щитах управления, на производстве, в системах автоматизации, в телекоммуникациях и на энергообъектах. Подходит для маркировки кабелей до 35 мм в диаметре. После нанесения текста с помощью термопринтера табличка становится несъемной и устойчивой к внешним воздействиям.

Технические характеристики

• Размер маркировочного поля: 23 × 4 мм
• Максимальный диаметр кабеля: 35 мм
• Минимальный диаметр кабеля: 1,5 мм
• Цвет: белый
• Количество в рулоне: 5000 штук
• Тип монтажа: вставка (без клея, защелкивается)
• Совместимые принтеры: THERMOMARK ROLLMASTER 300/600, THERMOMARK X1.2, THERMOMARK ROLL X1, THERMOMARK ROLL 2.0, THERMOMARK ROLL

Совместимость и монтаж

Вставная табличка EMT (23x4)R устанавливается путём вставления в изоляцию кабеля. Для этого необходимо слегка раздвинуть жилы или оболочку, поместить табличку внутрь и освободить её — она фиксируется за счёт собственной упругости. Нет необходимости использовать клей, зажимы или инструменты. Перед установкой табличка должна быть напечатана совместимым термопринтером. Убедитесь, что печатающая головка принтера соответствует ширине таблички — 23 мм. Не используйте с кабелями с жесткой бронированной оболочкой — табличка не выдержит механического давления.

Преимущества

• Высокая плотность упаковки — 5000 табличек в одном рулоне снижает затраты на хранение и закупки
• Удобство монтажа — не требует инструментов, работает даже в труднодоступных местах
• Стабильная адгезия текста — маркировка не смывается, не выцветает и не отслаивается после термопереноса
• Подходит для массового производства — идеальна для проектов с сотнями или тысячами кабелей

Ограничения применения

• Не предназначена для наружной эксплуатации — не имеет защиты от влаги и УФ-излучения
• Не подходит для кабелей с диаметром более 35 мм — табличка не будет удерживаться
• Не применяется на гибких многожильных кабелях с частыми изгибами — риск повреждения маркировки
• Требует предварительной печати — нельзя писать от руки или использовать обычную этикетку

Примеры использования

• Маркировка входящих и выходящих кабелей в силовых щитах промышленных станков
• Индикация цепей управления в системах АСУ ТП
• Обозначение фаз и нулей в распределительных коробках
• Идентификация сигналов в пультах управления и панелях оператора

Практические советы

• Перед использованием проверьте совместимость вашего термопринтера — некоторые модели требуют специальных роликов для табличек 23×4 мм
• При работе с кабелями малого диаметра (1,5–5 мм) используйте плоскогубцы с тонкими губками — так проще аккуратно вставить табличку
• Храните рулон в сухом месте, избегайте перегрева — высокая температура может деформировать материал
• Для удобства работы с большим количеством табличек рекомендуется использовать разматывающее устройство — это исключит спутывание и порчу материала
• Артикулы 0817361 и 817361 — один и тот же продукт; различие в номере связано с форматом системы учета, не влияет на качество
