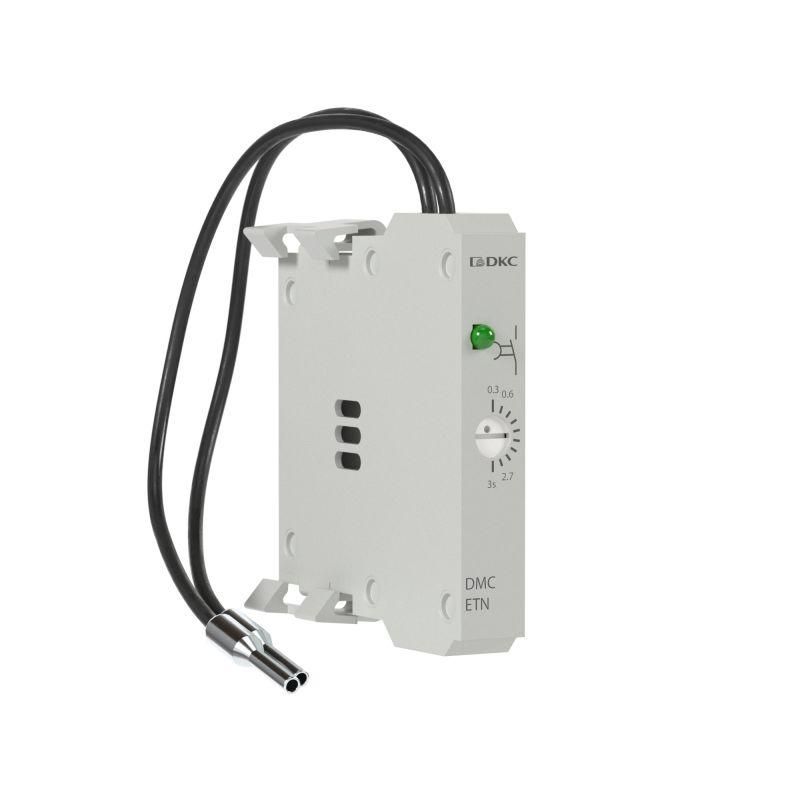

Таймер для миниконтакторов DMC и реле DCR монтажа справа с задержкой на включение 0.3-3 | DMCETN03V240 DKC ДКС

Таймер для миниконтакторов DMC и реле DCR для монтажа справа с задержкой на включение 0.3–3 с (DKC, YON) - компактный модульный таймер, предназначенный для точной регулировки времени запуска устройств в цепях управления. Устанавливается прямо на миниконтакторы DMC и реле DCR, обеспечивая надежную работу систем автоматизации без лишних проводов.

Назначение и область применения

Таймер для миниконтакторов DMC и реле DCR для монтажа справа с задержкой на включение 0.3–3 с (DKC, YON) используется там, где требуется плавный запуск оборудования после подачи сигнала. Например, чтобы избежать одновременного включения нескольких двигателей, предотвратить скачки напряжения или выдержать паузу перед включением насоса, вентилятора или конвейера. Подходит для систем управления на промышленном оборудовании, вентиляции, автономных линиях и автоматических установках.

Технические характеристики

• Тип задержки: включение (ON-delay)
• Диапазон регулировки: 0,3 – 3 секунды
• Метод установки: механическое прищелкивание на правую сторону миниконтакторов DMC и реле DCR
• Рабочий ток контактов: совместим с нагрузками до 16 А (по классу DMC/DCR)
• Напряжение питания: 24 В постоянного тока (указано в артикуле dmcetn03v240)
• Габариты: соответствуют стандартным габаритам аксессуаров серии для мини-контакторов 7А–16А

Совместимость и монтаж

Таймер для миниконтакторов DMC и реле DCR для монтажа справа с задержкой на включение 0.3–3 с (DKC, YON) фиксируется на правой боковой поверхности миниконтакторов DMC и реле DCR без инструментов - просто щелчком. Совместим со всеми аксессуарами этой же серии: расширители контактов, индикационные модули, фильтры помех. Не устанавливается на другие типы контакторов или реле вне серии DMC/DCR. Для работы необходим источник питания 24 В постоянного тока.

Преимущества

• Экономит место: не требует отдельного корпуса, занимает лишь ширину одного модуля
• Упрощает сборку: монтаж за считанные секунды, без сверления и клемм
• Высокая надежность: механическая конструкция без микросхем, устойчив к перегрузкам и помехам
• Интеграция с системой: работает как единое целое с контактными группами DMC/DCR

Ограничения применения

• Не подходит для переменного тока - питание только 24 В DC
• Задержка доступна только в диапазоне 0,3–3 с; более длинные интервалы невозможны
• Не предназначен для частых циклических включений выше 5000 раз в час
• Не работает при температуре ниже −25 C и выше +60 C (не указано явно, но следует из стандартов серии)

Примеры использования

• Станок с ЧПУ: таймер задерживает включение охлаждения на 1,5 с после старта шпинделя
• Конвейерная лента: последовательный запуск роликов с интервалом 0,8 с для снижения нагрузки на двигатель
• Система вентиляции: включение вытяжки через 2 с после включения основного оборудования
• Автоматическая дверь: задержка открытия на 0,5 с после срабатывания датчика

Практические советы

• Перед установкой проверьте, что ваш миниконтактор DMC или реле DCR имеет свободную правую сторону - таймер не монтируется слева или спереди
• При замене убедитесь, что новый таймер имеет тот же артикул dmcetn03v240 - отличаются только напряжение и время задержки
• Не используйте таймер в средах с высокой вибрацией без дополнительной фиксации - хотя он защелкивается плотно, длительные удары могут вызвать самопроизвольное отсоединение
• При проектировании системы учтите, что задержка начинается сразу после подачи напряжения на катушку таймера - не путайте с задержкой по сигналу управления
