Таймер мультифункциональный (AI DI GI SW BE CE DE) функции SET RESET монтаж на панель или в розетку 11-штырьковый разъем 24…230В AC/DC 2CO 8А регулировка времени 0.05с…100ч IP40 FINDER 880202300002 88.02.0.230.0002

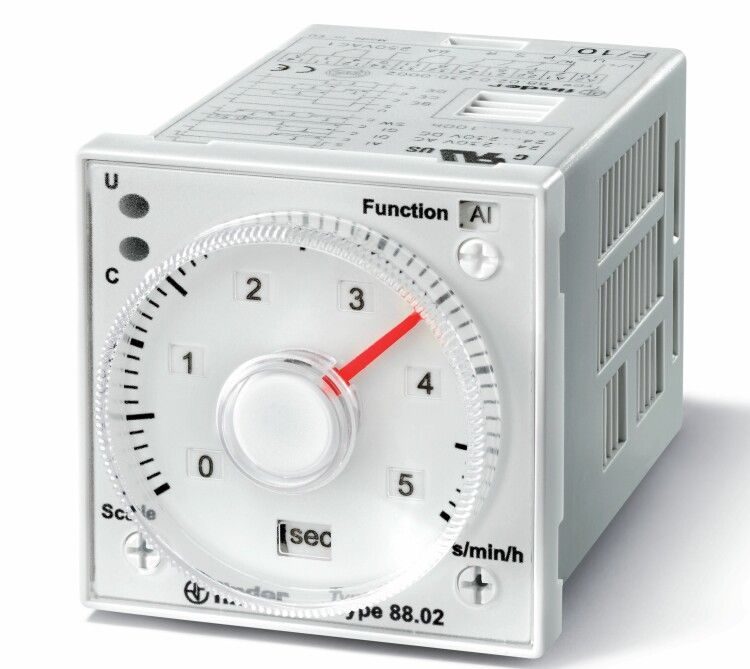

Таймер мультифункциональный 11-штырьковый Finder 88.02.0.230.0002 - устройство для точного управления временными циклами в автоматизированных системах. Подходит для установки на панели или в розеточные гнезда, работает от переменного или постоянного напряжения 24–230 В, имеет два коммутируемых контакта на 8 А и набор программных функций для сложных сценариев управления.

Назначение и область применения

Таймер мультифункциональный Finder 88.02.0.230.0002 используется для автоматического включения, выключения, задержки или мигания нагрузок по заранее установленному временному интервалу. Применяется в промышленной автоматизации: управление насосами, вентиляторами, световыми сигналами, конвейерами, нагревательными элементами, системами освещения и другими устройствами, требующими точного тайминга.

Технические характеристики

• Питание: 24–230 В AC/DC - совместим с большинством промышленных сетей, как переменного, так и постоянного тока;
• Коммутируемый ток: до 8 А на каждый из двух выходных контактов (2CO) - позволяет управлять мощными нагрузками без внешних реле;
• Диапазон времени: от 0,05 секунды до 100 часов (360 000 секунд) - поддерживает как микросекундные, так и многодневные циклы;
• Функции: SET (установка), RESET (сброс), AI (анализ входа), DI (задержка включения), GI (генерация импульса), SW (переключение), BE (блокировка), CE (цикл), DE (удвоенная задержка) - обеспечивают гибкую логику работы;
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли; не предназначен для открытых или влажных сред;
• Материал корпуса: пластик - легкий, устойчивый к механическим воздействиям, не проводящий ток;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +55C;
• Норматив: EN 61812-1 - соответствует европейскому стандарту на электромеханические таймеры;
• Количество контактов: 0 - контактная группа внутренняя, выводы выполнены через штырьковые соединения;
• Способ монтажа: монтажная плата - фиксируется в специальном гнезде, не требует винтового крепления.

Совместимость и монтаж

Таймер мультифункциональный Finder 88.02.0.230.0002 устанавливается в стандартное 11-штырьковое розеточное гнездо (совместимо с сериями Finder 88 и аналогичными). Монтаж возможен как на панель с использованием крепёжного основания, так и прямо в розетку. Для подключения используйте кабели сечением до 1,5 мм2. Напряжение питания подаётся на контакты L/N, нагрузки - на выходные контакты COM/NO/NC. Перед установкой проверьте соответствие полярности при работе от DC. Гнездо должно быть надёжно закреплено, чтобы исключить вибрационную нагрузку на штырьки.

Безопасность и стандарты

Изделие соответствует норме EN 61812-1, что гарантирует безопасность при эксплуатации в промышленных условиях. Защита IP40 предотвращает доступ крупных сторонних частиц, но не обеспечивает герметичность. Не применяйте в местах с высокой влажностью, брызгами воды или пылевыми средами. Климатическое исполнение УХЛ4 допускает использование в отапливаемых помещениях, но не на улице или в неотапливаемых зданиях зимой.

Преимущества

• Широкий диапазон напряжений - один прибор заменяет несколько моделей для разных сетей;
• Два независимых контакта на 8 А - позволяют управлять двумя нагрузками одновременно без внешнего расширения;
• 9 программируемых функций - дают возможность реализовать сложные алгоритмы без PLC;
• Гибкая настройка времени - от долей секунды до сотен часов - покрывает почти все типовые задачи;
• Розеточный форм-фактор - ускоряет замену и обслуживание без пайки или демонтажа панели.

Ограничения применения

• Не предназначена для влажных, пыльных или агрессивных сред - IP40 недостаточно для таких условий;
• Не подходит для частых включений свыше 1000 раз в час - риск перегрева и износа контактов;
• Требует стабильного напряжения - скачки выше +-10% могут вызывать сбои в работе;
• Нет индикации текущего состояния - пользователь не видит активную функцию без внешней сигнализации;
• Не имеет встроенного резервного питания - потеря напряжения сбрасывает настройки.

Примеры использования

• Задержка запуска вентилятора после включения печи (DI - задержка включения);
• Циклическое включение-выключение лампы каждые 30 минут (CE - цикл);
• Автоматический сброс системы после аварии (RESET + BE - блокировка);
• Подача импульса длительностью 2 секунды при срабатывании датчика (GI - генерация импульса);
• Управление двумя насосами с разным графиком работы (2CO - два независимых выхода).

Практические советы

• Перед первым запуском проведите тестирование на маломощной нагрузке - убедитесь, что выбрана правильная функция;
• При использовании в цепях с индуктивной нагрузкой (электромагниты, двигатели) рекомендуется установить RC-гашение;
• Не забывайте про настройку времени: 0,05 с = 50 мс, 100 ч = 360 000 с - используйте таблицу перевода в руководстве;
• При замене старого таймера - сохраняйте положение штырьков, чтобы не перепутать фазу и ноль;
• Для удобства обслуживания используйте розеточные адаптеры с маркировкой контактов - снижает вероятность ошибки при подключении.
