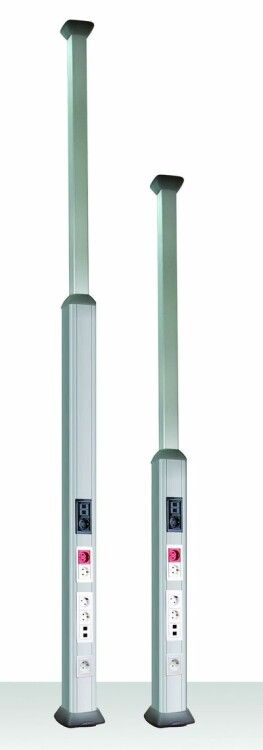

Телескопическая алюминиевая колонна, 2.7 - 4.2м, цвет светло-серебристый металлик, ДКС 09571

Колонна телескопическая алюминиевая 2.7–4.2 м DKC (ДКС) артикул 09571 из серии In-liner Aero предназначена для компактной организации рабочих мест в помещениях с удалёнными от стен зонами обслуживания. Благодаря регулируемой высоте и двустороннему исполнению она обеспечивает удобную маршрутизацию кабелей и установку электрооборудования в условиях ограниченного пространства.

Назначение и область применения

Колонна телескопическая алюминиевая 2.7–4.2 м DKC (ДКС) используется для монтажа распределительных устройств, автоматических выключателей, контакторов и других элементов управления в местах, недоступных для крепления на стенах - например, в цехах, на конвейерах, в логистических комплексах и на производственных площадках. Подходит для создания мобильных пунктов питания и контроля, когда требуется быстрая переустановка оборудования.

Технические характеристики

• Высота: регулируемая от 2740 до 4250 мм
• Ширина колонны: 120 мм
• Ширина верхней части: 60 мм
• Общая глубина: 4250 мм
• Количество отсеков: 2
• Количество вводов: 4
• Количество секций: 3
• Количество перегородок: 3
• Степень защиты IP40 - защита от предметов более 1 мм, но не от воды
• Материал: алюминий (корпус, крышки, направляющие)
• Цвет: светло-серый (RAL 9006)
• Полезное сечение для кабелей: 9810 мм2
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40C до +40C и умеренной влажности
• Поверхность: необработанная - без покрытия, сохраняет естественную фактуру алюминия
• Масса: не указана - рассчитывается исходя из комплектации

Совместимость и монтаж

Колонна телескопическая алюминиевая 2.7–4.2 м DKC (ДКС) совместима с электроустановочными изделиями (ЭУИ) серий Avanti, Viva, Brava. Крепление осуществляется за счёт телескопической системы с трёхсекционной направляющей длиной 2 метра. Возможны два варианта установки:

• Потолочный монтаж - через стальную потолочную пластину
• Напольный монтаж - с использованием металлической базы и фиксирующих винтов

Комплект включает все необходимые детали для сборки: две алюминиевые крышки, П-образные крышки, центральные и базовые пластины, накладки, крепёж (винты, болты, гайки). Каркасы и рамки для ЭУИ - заказываются отдельно.

Безопасность и стандарты

Колонна соответствует требованиям безопасности для промышленного оснащения. Степень защиты IP40 предотвращает попадание твердых объектов размером свыше 1 мм, однако не обеспечивает защиту от брызг и влаги - применение возможно только в сухих закрытых помещениях. Материалы свободны от галогенов, что снижает риск образования токсичных веществ при нагреве или возгорании.

Преимущества

• Регулируемая высота позволяет адаптировать колонну под любую планировку - от низких помещений до высоких производственных зон
• Двустороннее исполнение даёт доступ к кабелям с обоих боков - удобно для сложных систем коммуникаций
• Алюминиевая конструкция легка, прочна и устойчива к коррозии
• Поддержка модульной комплектации - можно легко менять оборудование внутри отсеков
• Мобильность - возможность перемещения и переустановки без демонтажа всей системы

Ограничения применения

• IP40 - нельзя использовать во влажных средах, на открытых площадках, в помещениях с постоянным воздействием пара, воды или масел
• Не предназначен для внешнего монтажа - требует герметичной среды
• Нет встроенной термозащиты - необходимо соблюдать нормы нагрузки на кабели и оборудование
• Необходимо заранее определить тип и количество ЭУИ - они не входят в комплект
• Поверхность необработанная - возможна оксидация со временем, особенно в агрессивной среде

Примеры использования

• Производственные участки с длинными линиями: крепится над конвейером, обеспечивая доступ к кнопкам, индикации и питанию
• Автоматизированные склады: мобильная точка управления рядом с роботами или AGV
• Зоны ремонта и сервиса: временная установка передвижного щита с диагностическим оборудованием
• Жилые и офисные здания с высокими потолками: организация точки питания в центре большого зала

Практические советы

• Перед монтажом проверьте, чтобы высота помещения позволяла полностью развернуть колонну до 4,25 м
• Учитывайте посадочные размеры ЭУИ - ширина 60 мм на вершине колонны ограничивает использование крупногабаритных устройств
• При напольном монтаже используйте анкерные болты для фиксации базы - особенно в вибрационных зонах
• Не перегружайте кабельные каналы - максимальное сечение 9810 мм2 - это суммарный объем всех проводов, не превышайте этот порог
• При длительной работе в условиях повышенной запылённости рекомендуется периодически протирать поверхность - хотя IP40 защищает от пыли, скопление грязи затрудняет открывание крышек
• Для долговечности избегайте механических ударов - заявленная ударопрочность 20 Дж - достаточна для обычного производства, но не для жестких условий
