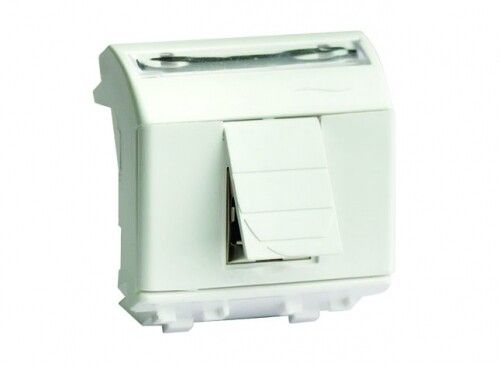

Розетка телефонная СП 2мод. Brava RJ12 бел. DKC 76121B ДКС

Розетка телефонная DKC Brava 76121b - двухмодульное устройство с одним разъёмом RJ12 6P6C для подключения телефонных и телекоммуникационных кабелей. Подходит для скрытой установки в стенах, оснащена экранированным корпусом, терминальным резистором и защитой от пыли IP20.

Назначение и область применения

Розетка телефонная DKC Brava 76121b предназначена для подключения внутренних телефонных линий, систем связи, АТС, факсов и других устройств, использующих интерфейс RJ12. Удобна для монтажа в офисах, call-центрах, медицинских учреждениях, учебных заведениях и жилых домах. Благодаря двум модулям позволяет организовать два рабочих места на одном месте установки.

Технические характеристики

• Тип разъёма: RJ12 6P6C (6 контактов, 6 мест)
• Количество разъёмов: 1 (на один модуль)
• Количество модулей: 2
• Цвет: белый
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды
• Экранирование: да - экранированные разъёмы и корпус снижают помехи
• Терминальный резистор: да - обеспечивает согласование импеданса линии
• Способ подключения: винтовые зажимы - надёжное соединение проводов
• Способ монтажа: скрытый - устанавливается в стенную нишу
• Кабельный ввод с разгрузкой: да - предотвращает перегиб и повреждение кабеля
• Направление выхода кабеля: наклонный - удобен для прокладки вниз
• Материал корпуса: пластик - устойчив к механическим воздействиям
• Поле для надписи: 6×37 мм - можно нанести метку рабочего места
• Раздельное подключение заземления: да - отдельный зажим для экрана
• Механическое кодирование: да - исключает неверное подключение
• Способ подключения экрана: винтовой - надёжный контакт с заземлением
• Наличие сальника: да - герметизирует вход кабеля
• Отдельный компенсатор: да - выравнивает давление на механизм при монтаже

Совместимость и монтаж

Розетка DKC Brava 76121b совместима с любыми кабелями типа UTP/STP категории Cat5e и выше, имеющими разъём RJ12. Для монтажа требуется стандартная монтажная коробка глубиной 40–50 мм. Кабель заводится через сальник, затем зачищаются жилы и затягиваются винтами. Экран подключается к отдельному зажиму заземления. Монтаж выполняется в стены, полы или специальные панели. Инструмент для быстрой заделки - NE-TOOL.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутрипомещений. Степень защиты IP20 гарантирует безопасность при использовании в сухих помещениях. Отсутствие водонепроницаемости делает невозможным применение на улице или во влажных средах. Экранирование и терминальный резистор обеспечивают соответствие нормам передачи сигналов по телефонным линиям.

Преимущества

• Экранированный корпус и разъём минимизируют внешние помехи - важено для качественной связи
• Терминальный резистор и раздельное заземление поддерживают стабильность сигнала
• Механическое кодирование предотвращает ошибки при подключении
• Поле для маркировки упрощает обслуживание и диагностику
• Наклонный выход кабеля экономит место и снижает риск излома
• Два модуля позволяют сэкономить пространство и количество точек установки

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги
• Не работает с высоковольтными цепями - только слаботочные системы до 60 В
• Подходит только для кабелей с разъёмом RJ12 6P6C - несовместима с RJ45
• Требует предварительно подготовленной монтажной коробки - нельзя монтировать напрямую в стену
• Не рекомендуется для частого подключения/отключения - винтовые зажимы не рассчитаны на частую эксплуатацию

Примеры использования

• Установка в офисе: две телефонные точки рядом - для секретаря и менеджера
• Call-центр: монтаж в столешницу с подключением гарнитур и телефонов
• Лаборатория: подключение оборудования с аналоговым интерфейсом
• Жилое помещение: замена старой телефонной розетки на современную с возможностью маркировки

Практические советы

• Перед монтажом проверьте тип кабеля - он должен иметь 6-контактный разъём RJ12, а не RJ45
• Используйте инструмент NE-TOOL для быстрой и равномерной заделки жил - это увеличит срок службы контакта
• Заземление экрана обязательно - без него теряется эффект экранирования
• При установке в пол или стену убедитесь, что глубина коробки достаточна - минимум 40 мм
• Обязательно заполните поле для маркировки - это сэкономит время при ремонте или переоборудовании
• Не используйте розетку в условиях повышенной влажности - даже малая капля воды может вызвать короткое замыкание в слаботочных системах
