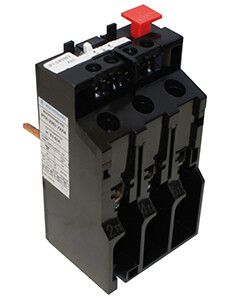

Реле электротепловое РТЛ-1004 УХЛ4 0.4-0.63А 660/50Гц 1з+1р ручной возврат IP20 Электротехник ET502082

Реле электротепловое токовое РТЛ-1004 УХЛ4 0,4-0,63А от бренда Электротехник защищает электродвигатели от длительных перегрузок, потери фазы и перекоса токов. Аппарат рассчитан на работу в сетях до 660 В, 50 Гц, с ручным возвратом после срабатывания и степенью защиты IP20.

Назначение и область применения

Реле электротепловое токовое РТЛ-1004 УХЛ4 применяется для защиты трёхфазных электродвигателей от:

• длительных перегрузок по току;
• потери одной из фаз (обрыва);
• неравномерного распределения тока между фазами (асимметрии).

Подходит для установки в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Может использоваться как самостоятельное устройство или совместно с магнитными пускателями ПМЛ.

Технические характеристики

• Номинальный ток: 0,4–0,63 А - регулируемый диапазон, позволяет точно настроить порог срабатывания под конкретную нагрузку.
• Число полюсов: 3 - соответствует трёхфазным цепям.
• Максимальное рабочее напряжение: 660 В - допустимо применение в высоковольтных сетях промышленного типа.
• Частота: 50 Гц - оптимизировано для стандартной сети переменного тока в России и странах СНГ.
• Количество контактов: 2 нормально замкнутых (2НЗ) + 1 нормально разомкнутый (1НО) - используется для сигнализации и отключения цепи управления.
• Тип подключения: винтовой - надёжное соединение проводов без необходимости специальных инструментов.
• Способ монтажа: непосредственное крепление - можно закрепить на DIN-рейке или поверхности без дополнительных крепёжных элементов.
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищена от воды и пыли.
• Возврат: ручной - после срабатывания необходимо вручную перевести рычаг в исходное положение.
• Исполнение: нереверсивное - не предназначен для работы в режимах реверса двигателя.

Совместимость и монтаж

Реле электротепловое токовое РТЛ-1004 УХЛ4 совместимо с пускателями серии ПМЛ - может устанавливаться прямо на них. При отдельном монтаже требуется использовать клеммники КРЛ для подвода силовых проводов. Подключение осуществляется через винтовые зажимы: затяжка должна быть достаточной, чтобы избежать нагрева в месте контакта. Монтаж выполняется в вертикальном положении, без значительных вибраций.

Безопасность и стандарты

Реле РТЛ-1004 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 9097, что гарантирует соответствие промышленным стандартам безопасности. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Исполнение УХЛ4 означает, что аппарат рассчитан на работу в условиях умеренного и холодного климата при температуре от −40C до +40C и относительной влажности до 90% при 25C.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - минимизация ложных срабатываний.
• Простота настройки: токовый порог легко выставляется в пределах 0,4–0,63 А поворотом регулировочного винта.
• Надёжная механическая конструкция - долгий срок службы даже при частых перегрузках.
• Ручной возврат снижает риск самопроизвольного запуска оборудования после аварии - важный фактор безопасности.

Ограничения применения

• Не подходит для защиты двигателей с частотным управлением - реакция на импульсные токи некорректна.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать во влажных помещениях, на открытых площадках или в местах с большим количеством пыли без дополнительной оболочки.
• Только ручной возврат требует наличия оператора для восстановления работы - не подходит для автоматических систем без контроля персонала.
• Не имеет встроенного тестирования - проверка работоспособности возможна только внешним способом.

Примеры использования

• Защита маломощного насоса в системе водоснабжения (мощностью до 0,5 кВт).
• Обеспечение отказоустойчивости конвейера на пищевом производстве.
• Дополнительная защита вентилятора в HVAC-системе при работе в условиях нестабильного питания.
• Установка в шкафах управления станков с ЧПУ, где важно предотвратить перегрев двигателя при длительной нагрузке.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя диапазону 0,4–0,63 А - выбирайте реле с запасом по току (не более 110% от рабочего тока двигателя).
• При монтаже вне пускателя обязательно используйте клеммник КРЛ - без него невозможно безопасное подключение силовой цепи.
• Не устанавливайте рядом с источниками тепла - повышенная температура окружающей среды вызывает ложное срабатывание.
• После каждого срабатывания осмотрите двигатель и цепь - возможно, есть реальная причина перегрузки (заклинивание, недостаточное смазывание, перекос фаз).
• Проверяйте контактные группы периодически - окисление винтовых зажимов может привести к перегреву и выходу реле из строя.
