ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F90 17-25А КЛАСС 10 | MRD3322 SE APC

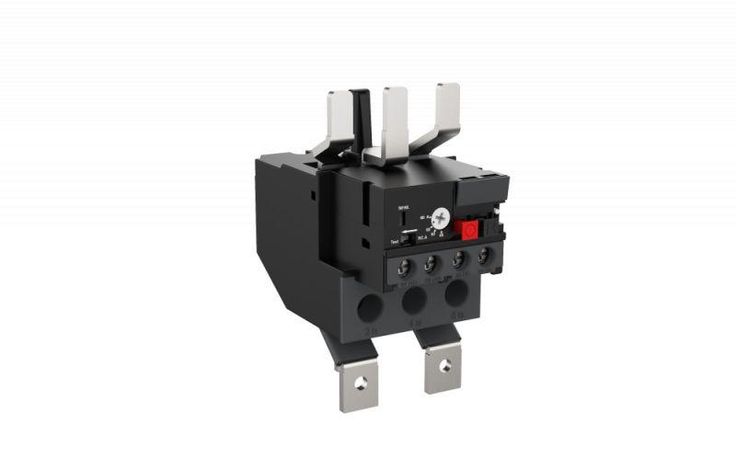

Тепловое реле перегрузки MRD F90 17–25А класс 10 SE - устройство для защиты электродвигателей от перегрузок, обрывов фаз и затяжного пуска. Применяется совместно с контакторами Series MC1D, устанавливается прямо под ними. Артикул mrd3322 соответствует модели из серии SystemePact MRD от бренда Systeme Electric.

Назначение и область применения

Тепловое реле MRD F90 17–25А класс 10 SE защищает электродвигатели от повреждений, вызванных длительным превышением допустимой нагрузки. Также реагирует на обрыв одной из фаз, слишком долгий запуск двигателя или заклинивание ротора. Подходит для установки в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными .

Технические характеристики

• Номинальный ток: до 25 А (диапазон регулировки 17–25 А)
• Класс точности: 10A - время срабатывания при 7,2×Iн составляет 2–10 секунд
• Число силовых полюсов: 3 - обеспечивает трёхфазную защиту
• Максимальное рабочее напряжение: 1000 В - подходит для сетей до 690 В переменного тока
• Подключение силовой цепи: винтовые зажимы - надёжная механическая фиксация проводов
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - для сигнализации и управления
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Тепловое реле MRD F90 17–25А класс 10 SE проектировалось для монтажа исключительно на контакторы серии MC1D. Установка выполняется путём плотного защёлкивания на направляющие шины контактора - никаких дополнительных креплений не требуется. Кабель подводится через винтовые зажимы сверху; момент затяжки не указан производителем - следует соблюдать осторожность, чтобы не деформировать контактные площадки. Для правильной работы необходимо точно выставить токовый порог в пределах 17–25 А согласно фактической нагрузке двигателя.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-4-1 для тепловых реле. Обеспечивает безопасную работу в условиях промышленной среды с температурой от −25C до +60C. Отсутствие сертификата IP указывает на необходимость установки внутри распределительного щита - внешняя среда должна быть защищена от пыли и влаги.

Преимущества

• Интеграция с контакторами MC1D снижает количество соединений и ускоряет сборку панелей
• Высокая точность срабатывания благодаря классу 10A - минимизирован риск ложных срабатываний
• Наличие двух типов контактов позволяет использовать реле как для аварийной остановки, так и для передачи сигнала в систему контроля
• Фиксированный интервал регулировки 17–25 А делает модель удобной для стандартизации в проектах с однотипными двигателями

Ограничения применения

• Не для двигателей с частотным управлением - реле не реагирует на импульсные токи преобразователей
• Требуется обязательная совместимость с контакторами MC1D - другие модели не поддерживают прямую установку
• Отсутствуют функции автоматического восстановления - после срабатывания требуется ручное сбросить кнопку
• Не рассчитано на высокие уровни вибраций вне корпуса - рекомендовано применение только в защищённых щитах

Примеры использования

• Защита трехфазного насоса мощностью 3 кВт (ток ~20 А) в системе водоснабжения
• Обесточивание конвейера при перегреве двигателя на пищевом участке производства
• Автоматическая остановка воздушного компрессора при заклинивании ротора
• Система управления лифтами с использованием сигнального контакта НЗ для оповещения оператора

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 17–25 А - при меньших значениях используйте другую модель
• После монтажа обязательно выполните тестовое включение: задержка срабатывания при 7,2×Iн должна составлять 2–10 сек
• Не забудьте сбросить реле вручную после срабатывания - оно не возвращается само
• При замене всегда берите оригинальное реле MRD F90 17–25А класс 10 SE - аналоги могут иметь отличную геометрию крепления
• Для обслуживания достаточно открыть крышку - внутренние элементы доступны без демонтажа всей группы
