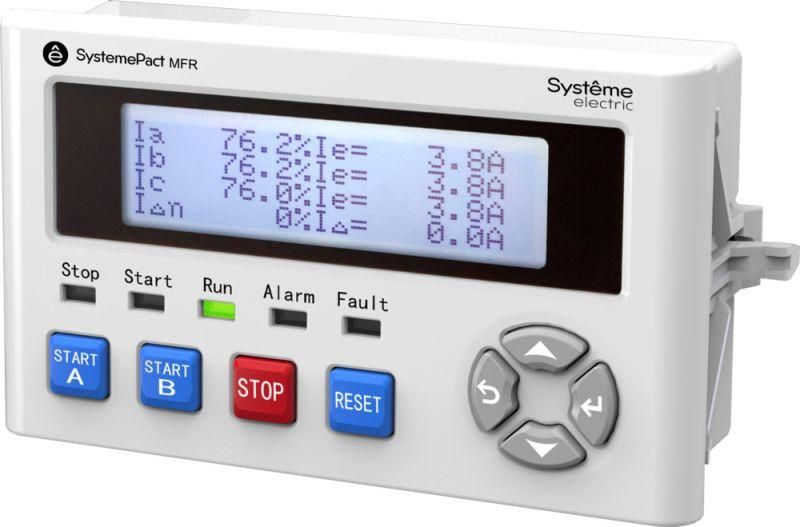

Терминал пользователя MFR530 монохромный Systeme Electric MFR53X

Терминал пользователя монохромный - устройство для взаимодействия с системой MFR530, обеспечивающее контроль и настройку параметров защиты электродвигателя через чёрно-белый многострочный дисплей. Модель от Systeme Electric с артикулом mfr53x предназначена для установки в промышленных системах автоматизации.

Назначение и область применения

Терминал пользователя монохромный используется для локального управления и мониторинга системы MFR530 - устройства интеллектуальной защиты и управления электродвигателями. Он позволяет оператору просматривать текущие параметры работы двигателя, изменять настройки защиты, вызывать диагностику и реагировать на аварийные сигналы без доступа к центральному контроллеру.

Подходит для установки на щитах управления на производствах: насосных станциях, конвейерах, компрессорах, вентиляционных системах и других объектах с ответственной нагрузкой.

Технические характеристики

• Тип дисплея: монохромный, многострочный (не указано количество строк - реализовано для базового отображения параметров)
• Совместимость: исключительно с системой MFR530
• Интерфейс связи: встроенный порт для прямого подключения к модулю MFR530 (нет Ethernet, RS485, USB)
• Питание: обеспечивается через шину MFR530, внешнее питание не требуется
• Рабочая температура: не указана - предположительно соответствует стандартным условиям для промышленного оборудования (-10…+55 C)
• Степень защиты IP: не указана - рекомендуется установка в закрытом щите

Совместимость и монтаж

Терминал пользователя монохромный совместим только с устройствами серии MFR530. Подключение осуществляется напрямую через специализированный разъём на корпусе MFR530 - адаптеры или переходники не предусмотрены.

Монтаж выполняется на DIN-рейке в распределительном щите. Установка требует отключения питания MFR530 перед подключением терминала. Кабели не выводятся за пределы модуля - все соединения внутренние.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования Европейского стандарта IEC 60947-5-1. Интегрируется в систему MFR530, которая имеет сертификаты CE и RoHS.

Преимущества

• Простота интерфейса: чёткий текстовый дисплей без сложной графики - удобен при плохом освещении и в условиях вибраций
• Автономная работа: не нуждается во внешнем питании, работает за счёт энергии MFR530
• Надёжность: отсутствие цветного экрана снижает риск отказа из-за повреждений светодиодов
• Быстрая реакция: прямое подключение к контроллеру минимизирует задержки при отображении состояния

Ограничения применения

• Не поддерживает удалённый доступ, Wi-Fi, Bluetooth или протоколы Modbus - нельзя использовать как HMI-интерфейс для SCADA
• Нет возможности сохранять историю событий или экспортировать данные
• Не предназначен для установки вне закрытых щитов - отсутствуют данные о степени защиты IP
• Функционал ограничен только настройками MFR530; не является полноценным пультом управления

Примеры использования

• На участке перекачки воды: оператор проверяет ток двигателя насоса и сбрасывает аварию через терминал после устранения причины
• На конвейере: при перегрузке терминал показывает причину срабатывания защиты - перегрев или перекос фаз
• В цехе с несколькими MFR530: каждый терминал установлен рядом со своим модулем для быстрого обслуживания без доступа к центральному пульту

Практические советы

• Перед заменой терминала убедитесь, что вы используете именно модель mfr53x - другие версии несовместимы
• При частых сбросах защиты проверьте правильность настройки тока и времени задержки в MFR530 - терминал лишь отображает параметры, не исправляет их
• Не устанавливайте терминал в местах с высокой запылённостью или попаданием брызг - даже если корпус прочный, степень защиты не гарантирована
• Обновления прошивки MFR530 не влияют на работу терминала - он не подлежит программированию самостоятельно
