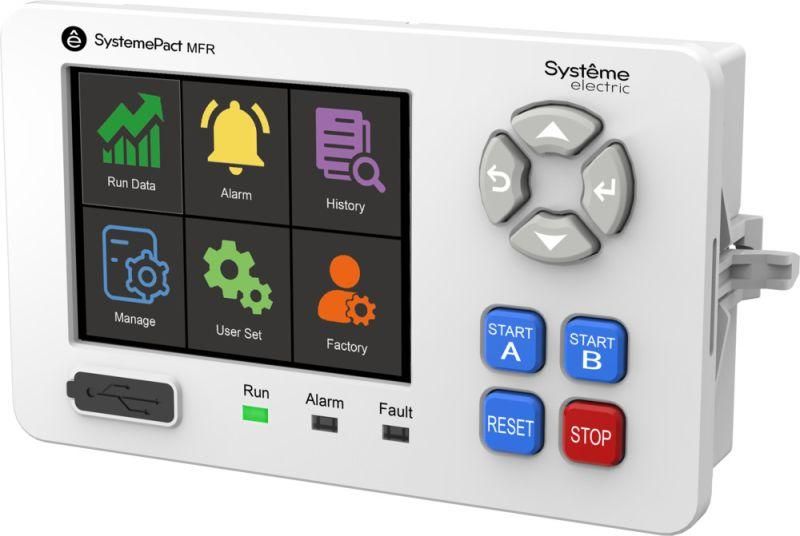

Терминал пользователя MFR580 TFT-дисплей Systeme Electric MFR58XC

Терминал пользователя с TFT-дисплеем MFR580 SE - интерфейс для настройки, контроля и диагностики системы MFR580 от Systeme Electric. Устройство обеспечивает наглядный доступ к параметрам работы электродвигателя и используется в промышленных системах автоматизации.

Назначение и область применения

Терминал MFR580 SE предназначен для взаимодействия с контроллером MFR580 - устройством интеллектуальной защиты и управления электродвигателями. Он позволяет оператору видеть текущие параметры нагрузки, аварийные сигналы, историю событий и настраивать режимы работы через цветной экран. Применяется в цепях с двигателями, где важна точная настройка и быстрый реагирование на отклонения: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ.

Технические характеристики

• Экран: цветной TFT-дисплей - обеспечивает четкую визуализацию графиков, значений и предупреждений даже при слабом освещении
• Интерфейс связи: совместим исключительно с системой MFR580 (не работает с другими моделями терминалов или контроллеров)
• Питание: получает энергию через шину связи с основным блоком MFR580 - внешний источник питания не требуется
• Защита корпуса: IP65 - защищён от пыли и струй воды, подходит для условий производства
• Работает в составе системы SystemePact MCP - является частью экосистемы пускателей и оптимизаторов Systeme Electric

Совместимость и монтаж

Терминал MFR580 SE подключается напрямую к блоку MFR580 через специальный порт. Монтаж выполняется на щите управления с помощью крепления на DIN-рейку. Подключение требует только одного кабеля связи - питание и данные передаются по одному соединению. Нельзя использовать терминал MFR580 SE с другими сериями контроллеров, включая MFR400 или сторонние устройства. Для замены или расширения функций необходимо сохранять совместимость с оригинальной платформой SystemePact MCP.

Безопасность и стандарты

Соответствует требованиям IEC/EN 60947-5-1 для устройств управления и сигнализации. Защита IP65 соответствует нормам для промышленного оборудования. Сертифицирован для работы в условиях повышенной вибрации и перепадов температур, характерных для заводских помещений.

Преимущества

• Цветной TFT-экран снижает вероятность ошибочного восприятия информации - аварии выделяются ярко и сразу заметны
• Не требует отдельного источника питания - упрощает wiring и экономит место на щите
• Интегрирован в единую систему SystemePact MCP - гарантирует надёжную работу с другими элементами (пускатели, реле, датчики)
• Поддерживает локальную настройку без подключения к сети - удобно при обслуживании вне офиса

Ограничения применения

• Не работает самостоятельно - обязателен связанный контроллер MFR580
• Не имеет Ethernet, Wi-Fi или USB - нельзя удалённо подключиться или обновить прошивку через компьютер
• Не предназначена для установки во взрывоопасных зонах - не имеет взрывозащиты Ex
• Максимальная рабочая температура +55 C - не рекомендуется для установки рядом с высокотемпературными оборудованием без теплоизоляции

Примеры использования

• На конвейере в пищевой промышленности: оператор видит перегрузку двигателя и немедленно останавливает линию через кнопки на терминале MFR580 SE
• В системе водоснабжения: терминал показывает износ насоса по току и времени работы - помогает планировать ТО
• На участке механической обработки: после сбоя система фиксирует причину (например, заклинивание) - информация выводится прямо на экран MFR580 SE

Практические советы

• Перед первым запуском проверьте, что MFR580 SE правильно установлен на DIN-рейку и плотно подключен к MFR580 - плохой контакт вызывает сбои отображения
• При частых вибрациях используйте дополнительные демпферы или резиновые прокладки - хотя терминал MFR580 SE рассчитан на промышленные условия, длительные удары могут повредить экран
• Не открывайте корпус - внутренняя настройка возможна только через меню терминала; ремонт допускается только авторизованным сервисом Systeme Electric
• Запомните артикул mfr58xc - он нужен при заказе запасных частей или замене терминала MFR580 SE
