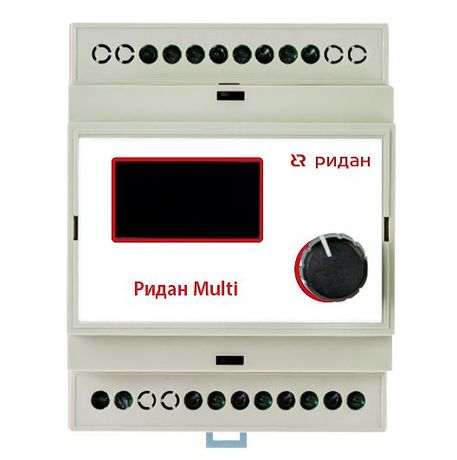

Терморегулятор Multi на шину DIN с датчиком температуры проводе 10А Ридан 21RT0209R

Терморегулятор на шину DIN с датчиком температуры на проводе 10А от бренда Ридан - это многофункциональное устройство для точного контроля температуры в системах обогрева и охлаждения. Модель 21rt0209r подходит для монтажа на DIN-рейку и работает с датчиком типа NTC 10K, обеспечивая надежную работу в условиях промышленных и бытовых объектов.

Назначение и область применения

Терморегулятор на шину DIN с датчиком температуры на проводе 10А предназначен для автоматического управления тепловыми и холодильными системами. Он используется там, где требуется стабильная температура в заданном диапазоне - например, в системах обогрева крыш, труб, полов, внешних площадок, а также в морозильных камерах и холодильных установках.

Устройство подходит для промышленных, коммерческих и жилых объектов, где важно предотвращать переохлаждение, замерзание или перегрев оборудования.

Технические характеристики

• Номинальный ток: 10 А (при 250 В переменного тока)
• Тип датчика: NTC 10K (стандартный), NTC 100K (для высокотемпературного режима)
• Диапазон регулируемых температур:
  • КРОВЛЯ: от -20 C до +15 C
  • ОБОГРЕВ: до +45 C
  • В.ТЕМП: до +120 C
  • ОХЛАЖДЕНИЕ: до -35 C
• Индикация: ЖК-экран с отображением текущей температуры и режима работы
• Управление: поворотный энкодер для настройки параметров
• Ошибка: диагностика и вывод сообщений о неисправностях на экран
• Монтаж: установка на DIN-рейку шириной 35 мм
• Питание: 220–240 В, 50/60 Гц

Совместимость и монтаж

Терморегулятор 21rt0209R совместим со всеми кабельными системами обогрева и холодильными контурами, использующими датчики NTC 10K. Комплект поставки включает датчик на проводе - подключение осуществляется через клеммы на лицевой панели устройства.

Для монтажа достаточно защелкнуть корпус на стандартную DIN-рейку. Кабель датчика подключается в гнездо, расположенное рядом с кнопками управления. Никаких дополнительных креплений или адаптеров не требует.

Не рекомендуется использовать датчик NTC 10K в режиме «В.ТЕМП» - он рассчитан только на температуры до +80 C. Для режима выше +80 C необходимо применять только датчик NTC 100K, который в комплект не входит и приобретается отдельно.

Преимущества

• Четыре независимых режима позволяют одним устройством управлять несколькими системами (например, обогрев крыши + охлаждение камеры)
• ЖК-дисплей с расшифровкой ошибок снижает время диагностики и обслуживания
• Энкодер вместо кнопок обеспечивает удобное и точное меню навигации даже в перчатках
• Автоматическая индикация состояния системы - не нужно проверять визуально, работает ли реле
• Стандартный форм-фактор (DIN-рейка) позволяет легко интегрировать в существующие щиты управления

Ограничения применения

• Не предназначена для управления нагрузками свыше 10 А - превышение вызывает выход из строя реле
• Датчик NTC 10K нельзя использовать в режиме «В.ТЕМП» - возможна деформация и потеря точности
• Не подходит для сред с повышенной взрывоопасностью или агрессивными химическими веществами
• Не имеет функции сетевой связи - удалённый доступ и интеграция в SCADA невозможны
• Работает только при температуре окружающей среды от -10 C до +50 C

Примеры использования

• Обогрев водосточных желобов и кровли зимой - режим «КРОВЛЯ»
• Поддержание температуры в теплом полу - режим «ОБОГРЕВ»
• Контроль температуры в печи или сушильной камере - режим «В.ТЕМП» (с датчиком NTC 100K)
• Охлаждение морозильной камеры до -30 C - режим «ОХЛАЖДЕНИЕ»
• Защита трубопровода от замерзания на открытой площадке - режим «ОБОГРЕВ» или «КРОВЛЯ»

Практические советы

• Перед первым запуском выберите правильный режим - изменить его после установки можно, но потребуется отключить питание
• Датчик располагайте так, чтобы он точно чувствовал температуру контролируемой зоны - не закрывайте его теплоизоляцией
• Если вы используете режим «В.ТЕМП», обязательно купите и подключите датчик NTC 100K - иначе показания будут некорректны
• Проверьте сечение кабеля питания: для 10 А минимум 1,5 мм2, лучше 2,5 мм2
• При частых перебоях сети рекомендуется установить стабилизатор - скачки напряжения могут сбивать настройки
• Запишите настройки вручную - устройство не сохраняет параметры при длительном отключении питания
