Термостат для теплых полов в стену, "Avanti", "Черный квадрат" | 4402163 DKC ДКС

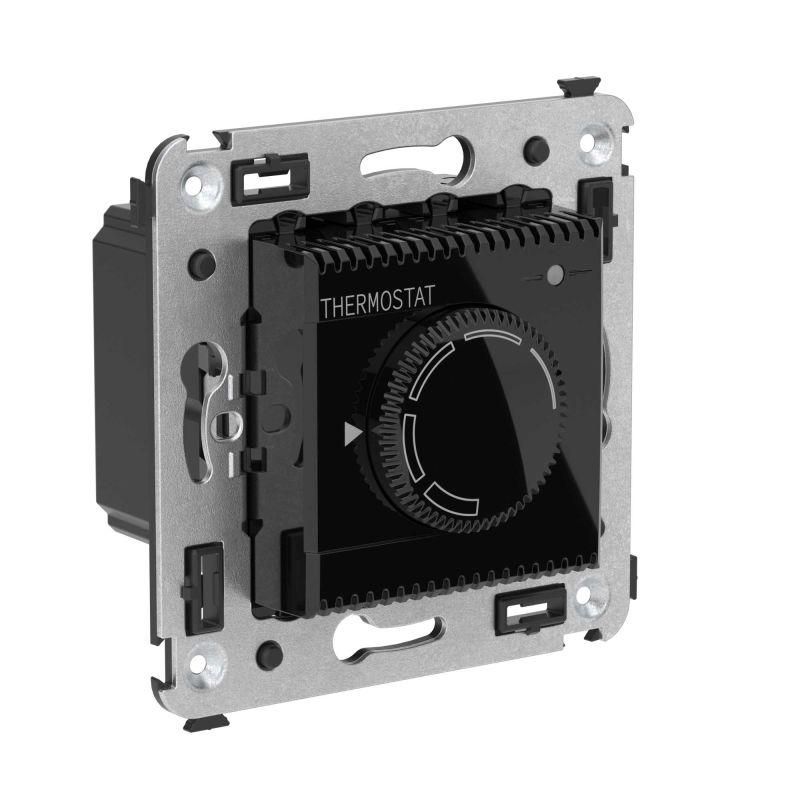

Термостат для теплых полов в стену "Черный квадрат" DKC - устройство для точного контроля температуры напольного отопления, устанавливаемое в подрозеточную коробку. Модель 4402163 совместима с системами теплых полов и работает в паре с внешним датчиком температуры, обеспечивая стабильный микроклимат в жилых помещениях.

Назначение и область применения

Термостат для теплых полов в стену "Черный квадрат" DKC предназначен для автоматического регулирования температуры электрических систем подогрева пола. Подходит для установки в квартирах, домах, офисах - там, где требуется комфортный и экономичный обогрев поверхности пола. Управление осуществляется через поворотный механизм, что исключает сложные настройки. Применяется исключительно с нагревательными элементами, подключенными через контакты термостата, - не для управления светом, вентиляцией или другими нагрузками.

Технические характеристики

• Рабочее напряжение: 220–230 В, частота 50–60 Гц
• Номинальный ток: 8 А (при cosφ=1)
• Максимальная коммутируемая мощность: до 1840 Вт (при cosφ=1), до 880 Вт (при cosφ=0,4)
• Диапазон измеряемой температуры: 5–30 C
• Индикация: светодиодная лампочка горит при снижении температуры ниже заданной
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от воды и пыли
• Тип крепления: в распор + винтовое крепление
• Количество модулей: 2 (стандарт для монтажа в DIN-рейку или подрозетник)
• Цвет корпуса: черный
• Питание: от сети 230 В, батарейки не требуются

Совместимость и монтаж

Термостат для теплых полов в стену "Черный квадрат" DKC устанавливается в подрозеточные коробки глубиной не менее 45 мм. Для фиксации используется специальный каркас с лапками (артикул 4400802) и два самореза - они обеспечивают прочную посадку даже в старые или неглубокие коробки. Кабель датчика температуры (3,5 м) уже в комплекте - его необходимо проложить между термостатом и нагревательным матом/кабелем. Подключение выполняется согласно схеме на корпусе устройства: L/N - питание, NO/NC - нагрузка, T1/T2 - датчик. Не допускается перепутывать клеммы датчика и нагрузки - это вызовет некорректную работу системы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых электроустановок. IP20 означает, что термостат нельзя использовать в ванных комнатах, банях, на улице или других местах с повышенной влажностью. Все внутренние компоненты рассчитаны на длительную работу при максимальной нагрузке 8 А. Лампа-индикатор предупреждает о необходимости включения обогрева - это снижает риск переохлаждения помещений.

Преимущества

• Простое механическое управление - нет экранов, кнопок или программирования
• Встроенный датчик температуры пола - реагирует именно на температуру поверхности, а не воздуха
• Фиксированная глубина установки - совместим со стандартными подрозетниками
• Надежная механическая конструкция - минимум отказов при долгой эксплуатации
• Энергонезависимый режим работы - не нуждается в постоянном питании для хранения настроек

Ограничения применения

• Не подходит для установки в помещениях с высокой влажностью (ванна, душевая, бассейн)
• Максимальная нагрузка - 8 А, не более 1840 Вт; при использовании мощных систем (>1.5 кВт) проверяйте соответствие сечения кабеля
• Не имеет цифрового интерфейса, Wi-Fi или программируемых циклов - только ручная настройка
• Не рекомендован для управления индукционными или емкостными нагрузками - только активные (резистивные) нагреватели
• Датчик температуры должен находиться в зоне нагрева, а не рядом с радиаторами или окнами

Примеры использования

• Управление электрическим греющим кабелем под плиткой в ванной комнате
• Контроль температуры теплого пола в спальне с матовой системой
• Автоматическое включение обогрева в детской комнате при падении температуры ниже 18 C
• Замена устаревшего термостата в многоквартирном доме с сохранением существующей проводки

Практические советы

• Перед монтажом убедитесь, что подрозетник глубже 45 мм - иначе термостат не закроется крышкой
• При прокладке кабеля датчика не допускайте перегибов и скручивания - это может исказить показания
• Не используйте удлинители или переходники между термостатом и нагревателем - все подключение делается напрямую
• Настройка температуры: поверните ручку до щелчка - каждое деление ≈ 1 C, ориентируйтесь на комфорт, а не на максимум
• Если лампа индикатора не горит при включении - проверьте целостность датчика и правильность подключения клемм T1/T2
• Для замены термостата 4402163 можно использовать аналоги серии Avanti - они имеют одинаковые габариты и клеммы
