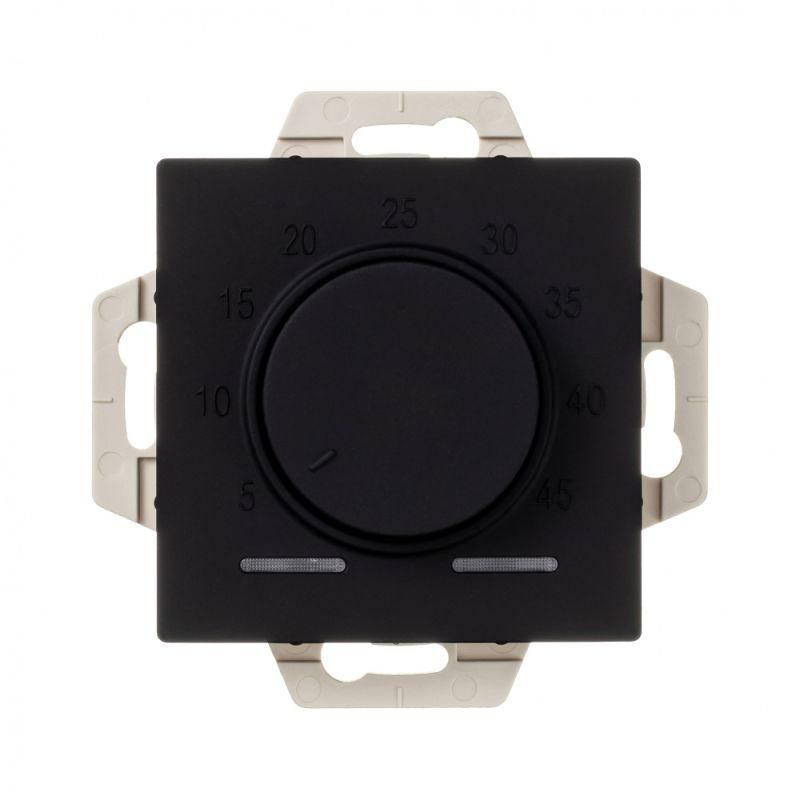

Механизм термостата AtlasDesign 10А электрон. для теплого пола с выносным датчиком +5град.C +45град.C в сборе карбон SchE ATN001035 APC

Механизм термостата электронного для теплого пола с выносным датчиком, 10 А, карбон от Systeme Electric (серия AtlasDesign, артикул atn001035) предназначен для точного управления температурой напольного обогрева. Устройство совмещает надежную работу с минимализмом дизайна и подходит для скрытой установки в стену.

Назначение и область применения

Механизм термостата электронного для теплого пола с выносным датчиком, 10 А, карбон управляет нагревательными элементами систем «теплый пол». Он обеспечивает стабильную температуру поверхности пола в пределах 5–45 C, что делает его подходящим для жилых комнат, ванных, кухонь и других помещений с электрическим подогревом. Подходит для работы с кабелями, матами и плёнкой, рассчитанными на нагрузку до 10 А (до 2,3 кВт при 230 В).

Технические характеристики

• Номинальное напряжение: 230 В, частота 50 Гц
• Номинальный ток: 10 А (максимальная мощность нагрузки - 2,3 кВт)
• Диапазон измерения температуры: от +5 до +45 C
• Диапазон регулировки: от +5 до +45 C
• Тип датчика: резистивный (NTC), выносной, с кабелем 2,5 м
• Тип управления: поворотная рукоятка - механическая настройка без экрана
• Регулировочная характеристика: PI-регулирование (пропорционально-интегральное) - снижает перепады температуры
• Дифференциальное значение: 1 K - минимальная разница между включением и выключением
• Класс температурного контроля: I - высокая точность
• Степень защиты: IP20 - защищено от прикосновений пальцев, но не от воды и пыли
• Материал корпуса: АБС-пластик
• Цвет: черный (карбон)
• Потребление в режиме ожидания: 0 Вт
• Тип подключения: трех- или четырехпроводной (для фазы, нуля, заземления и датчика)
• Количество выходов: один (нагрев), нулевых выходов для охлаждения - нет
• Гарантия: 60 месяцев

Совместимость и монтаж

Механизм термостата электронного для теплого пола с выносным датчиком, 10 А, карбон устанавливается в стандартную монтажную коробку глубиной не менее 40 мм. Крепление - винтовое, совместимо с рамками серии AtlasDesign. Подключение выполняется по схеме: L (фаза), N (ноль), PE (заземление), два провода от датчика. Датчик располагают между греющими элементами, не ближе 50 см от стен и радиаторов. Монтаж - скрытый, в стену. Не требует программирования - работает в режиме «вкл./выкл.».

Безопасность и стандарты

Устройство имеет электронную защиту от перенапряжений. Соответствует требованиям безопасности для бытовых термостатов. IP20 позволяет использовать только в сухих помещениях - не подходит для ванных комнат без дополнительной защиты (например, влагозащитной рамки). Не предназначено для управления оборудованием с реактивной нагрузкой (двигатели, насосы).

Преимущества

• PI-регулирование обеспечивает плавное поддержание температуры без резких скачков
• Выносной датчик измеряет именно температуру пола, а не воздуха - точнее контролирует тепло
• Низкое энергопотребление в режиме ожидания (0 Вт) снижает фоновые потери
• Механизм совместим с рамками AtlasDesign - легко заменить старый термостат без переделки стены
• Долгий срок гарантии - 5 лет - указывает на надежность компонентов

Ограничения применения

• Не подходит для систем с охлаждением - нет выходов для кондиционеров или холодильных контуров
• IP20 запрещает установку в местах с повышенной влажностью без герметичной рамки
• Не имеет цифрового интерфейса - нельзя подключить к умному дому, Wi-Fi или мобильному приложению
• Максимальная нагрузка - 10 А; при больших мощностях требуется использование контактора
• Только ручная настройка - нет таймеров, недельных программ, автоматического перехода на эконом-режим

Примеры использования

• Подогрев плитки в ванной комнате с кабельным матом 1800 Вт
• Теплый пол в спальне с нагревательной плёнкой 1200 Вт
• Кухонный пол с кабелем 2000 Вт - при условии, что сеть выдерживает 10 А
• Интеграция в существующую систему отопления с другими термостатами для зонированного контроля

Практические советы

• Перед монтажом проверьте сечение кабеля - для 10 А рекомендовано не менее 1,5 мм2, лучше 2,5 мм2
• Датчик не закрывайте напольным покрытием - он должен находиться прямо под слоем клея, но не под массивной плиткой
• Если пол прогревается медленно, убедитесь, что датчик установлен правильно - рядом с центральной зоной нагрева
• При замене старого термостата сверьте тип подключения: новый механизм требует подвода нуля и заземления
• Не используйте с индукционными или высокочастотными источниками питания - возможны помехи в работе датчика
• Прибор не требует обслуживания - при правильном монтаже служит весь срок гарантии без проблем
