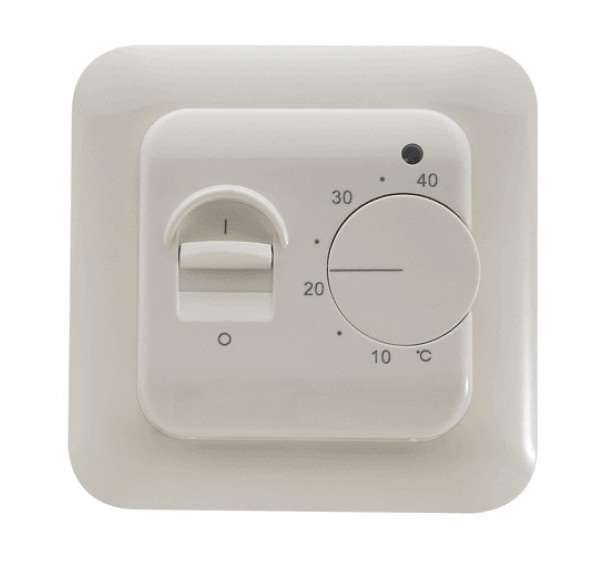

Термостат механический MST-1 (OTN-1991; RTC 70.26; MT-26; R70XT; MTT-2; M5.713) 16А 3.6кВт для теплых полов датчик пола бел. Grand Meyer

Термостат механический (OTN-1991) от Grand Meyer - это надёжный устройство для управления теплым полом с выносным датчиком пола, рассчитанный на нагрузку до 3,6 кВт. Подходит для установки в стандартные монтажные коробки, работает с любыми электронагревательными элементами, обеспечивая точное поддержание заданной температуры. Артикул MST-1 соответствует модели OTN-1991.

Назначение и область применения

Термостат механический (OTN-1991) используется для автоматического контроля температуры электрических систем подогрева пола. Он подключается к нагревательному кабелю или мату и включает/выключает питание в зависимости от показаний датчика, установленного в полу. Применяется в жилых помещениях - спальнях, ванных комнатах, детских, а также в офисах и коммерческих зонах. Устройство совместимо с другими электронагревателями до 3,6 кВт, например, с инфракрасными панелями или обогревателями стен.

Технические характеристики

• Номинальное напряжение: 230 В (~), частота 50/60 Гц
• Максимальная управляемая мощность: 3600 Вт (16 А)
• Диапазон регулировки температуры: от +5 C до +40 C
• Гистерезис (разница между включением и выключением): 2 К
• Тип датчика: NTC, выносной, длина кабеля 3 метра
• Встроенный датчик воздуха: отсутствует - управление только по температуре пола
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Цвет корпуса: белый (возможно бежевое исполнение)
• Размеры: 80×80×23 мм (лицевая панель), 80×80×50 мм (в сборе с коробкой)
• Рабочий температурный диапазон устройства: от –5 C до +50 C
• Материал корпуса: самозатухающий ПВХ

Совместимость и монтаж

Термостат механический (OTN-1991) устанавливается в стандартную монтажную коробку глубиной не менее 50 мм. Возможны два способа монтажа: поверхностный (на стену) и скрытый (внутрь стены). Для скрытой установки требуется предварительно смонтированная пластиковая или металлическая коробка. Датчик пола прокладывается в штробе рядом с нагревательным кабелем, фиксируется клеем или хомутами, не перегибается. Конец датчика выводится в место установки термостата. Подключение проводов выполняется согласно схеме в инструкции: L - фаза, N - ноль, LOAD - выход к нагревателю. Обязательно соблюдать полярность. Не допускается подключение через удлинители или розетки - только прямое подключение к распределительному щиту.

Безопасность и стандарты

• Сертификаты: CE, EAC - соответствие требованиям Евросоюза и ЕАЭС
• Класс защиты IP20 - не предназначен для влажных помещений без дополнительной защиты (например, в ванной нужна герметичная рамка)
• Корпус из самозатухающего ПВХ снижает риск возгорания при перегрузках
• Не имеет функции защиты от замерзания - при длительном отключении отопления возможен переохлаждение пола

Преимущества

• Простая и проверенная механическая конструкция - нет программирования, сбоев, зависаний
• Чёткая индикация включения нагрева - светодиод светится при работе
• Выносной датчик пола даёт точное измерение температуры поверхности, а не воздуха
• Подходит для большинства типов теплых полов: кабельные, матовые, плёночные
• Легко заменить старый термостат - одинаковый форм-фактор со многими моделями

Ограничения применения

• Не подходит для систем с требованием к программированию (таймеры, недельные циклы)
• Не контролирует температуру воздуха - неэффективен в помещениях с высокой теплоёмкостью или сквозняками
• IP20 - нельзя использовать без защитной рамки в ванных, банях, душевых
• Нет защиты от замерзания - при отключении электроэнергии на несколько дней пол может промерзнуть
• Максимальная мощность 3,6 кВт - не подходит для больших площадей (>20–25 м² при плотности 150 Вт/м²)

Примеры использования

• Теплый пол в ванной комнате площадью 6 м² с кабелем 1200 Вт
• Обогрев пола в детской комнате 12 м² с матовым нагревателем 2400 Вт
• Подогрев пола в маленьком офисе с использованием двух параллельных кабелей по 1,8 кВт каждый
• Замена устаревшего термостата в квартире на современную модель с аналогичными параметрами

Практические советы

• Перед монтажом проверьте сечение провода - для 16 А минимум 2,5 мм2 медного провода
• Датчик пола укладывайте на расстоянии 50–100 см от стены, не в угол и не рядом с радиатором
• Не закрывайте датчик плиткой или другим материалом - он должен контактировать с основанием
• При установке в ванной используйте термостат с защитной рамкой IP44 или выше
• Настройка температуры: начните с 22–24 C, затем увеличивайте или уменьшайте на 1 C до комфортного уровня
• Проверяйте целостность датчика мультиметром перед запуском - сопротивление должно меняться при нагреве
• Гарантия 12 месяцев - сохраняйте инструкцию и гарантийный талон
