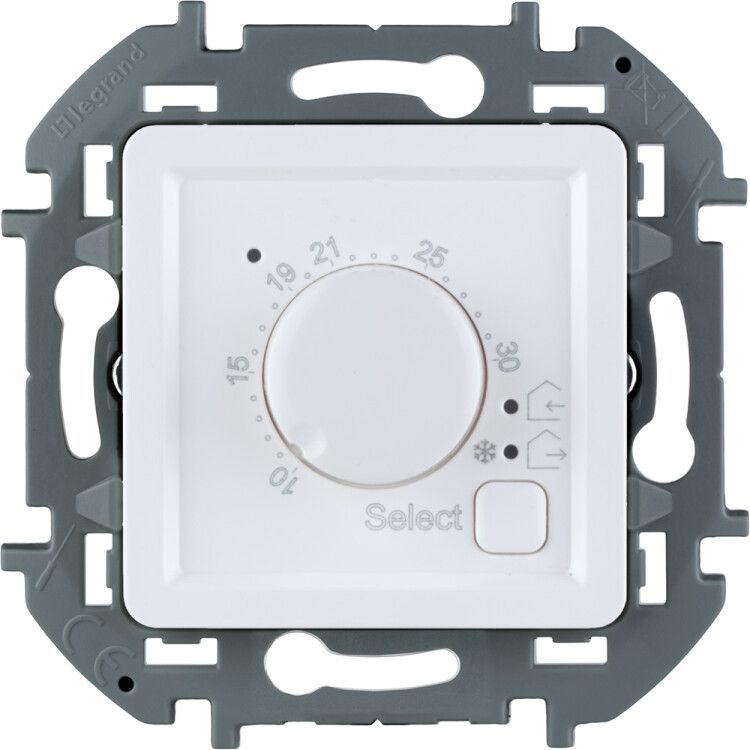

Термостат электронный с индикацией внешним датчиком в комплекте белый INSPIRIA - 673810 Legrand

Термостат для теплых полов Legrand Inspiria 673810 - устройство для точного контроля температуры электрического теплого пола с выносным датчиком. Подходит для скрытой установки в жилых и коммерческих помещениях, обеспечивает надежное управление нагревательными контурами до 16 А.

Назначение и область применения

Термостат Legrand Inspiria 673810 предназначен для автоматического регулирования температуры в системах электрического подогрева пола. Он используется в квартирах, домах, офисах и других помещениях, где требуется комфортный и энергоэффективный обогрев. Устройство контролирует температуру поверхности пола через внешний датчик, а не воздуха, что исключает перегрев и повышает эффективность системы.

Технические характеристики

• Питание: 220–230 В, 50 Гц
• Номинальный ток: 16 А - позволяет управлять контурами мощностью до 3,7 кВт
• Диапазон задания температуры: 7–50 C - подходит для любых типов покрытий, от плитки до ламината
• Тип контакта: нормально открытый (замыкающий) - безопасное отключение при отключении питания
• Дифференциальное значение: 2 C - минимальная разница между включением и выключением, предотвращает частые переключения
• Степень защиты: IP30 - защищён от доступа пальцами и твердыми предметами, не предназначен для влажных зон
• Максимальное напряжение прикосновения: 250 В - соответствует требованиям безопасности для бытовых сетей
• Цвет: белый (RAL 9003) - сочетается с большинством интерьеров
• Тип монтажа: скрытая установка в подрозетник
• Количество модулей: 1 - занимает стандартную нишу
• Управление: механический поворотный переключатель - простая и надежная настройка

Совместимость и монтаж

Термостат Legrand Inspiria 673810 совместим со всеми типами электрических теплых полов: нагревательными матами, кабелями и плёнкой. Для подключения требуются три-четыре провода: фаза, ноль, земля и сигнал от датчика. Комплектация включает выносной датчик температуры пола длиной 4 м - его укладывают между нагревательным элементом и финишным покрытием. Монтаж выполняется в стандартный подрозетник глубиной не менее 40 мм. Крепление осуществляется с помощью распорных лапок и винтов. Не рекомендуется использовать с системами на основе греющих пленок высокой мощности свыше 3,7 кВт.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60730-1 и EN 60730-2-9 для автономных терморегуляторов. Защита IP30 гарантирует безопасность при установке в сухих помещениях. Наличие индикации обрыва датчика позволяет оперативно диагностировать отказ системы, снижая риск перегрева пола. Применение нормально открытого контакта обеспечивает отключение нагрузки при потере питания - важный фактор для безопасности.

Преимущества

• Выносной датчик в комплекте - не нужно докупать отдельно
• Высокий ток 16 А - поддерживает большие площади обогрева без использования контактора
• Режимы “Я дома” / “Я вне дома” - позволяют программировать температурный график для экономии энергии
• Индикация обрыва датчика - сразу видно причину сбоя, не нужно проверять всю цепь
• Пластиковая лицевая панель из ABS - устойчива к царапинам, загрязнениям и длительному световому воздействию
• Готов к установке - все необходимое есть в коробке: термостат, датчик, крепления, инструкция

Ограничения применения

• Не предназначен для установки в ванных комнатах, банях и других местах с повышенной влажностью - степень защиты IP30 недостаточна
• Не работает с системами, использующими датчики воздуха - только с датчиками пола
• Не поддерживает цифровое управление, Wi-Fi или смарт-функции - только ручная настройка
• Максимальная мощность нагрузки - 3,7 кВт; при более мощных контурах требуется использование магнитного пускателя
• Не рассчитан на работу с трехфазными сетями - только однофазные 230 В

Примеры использования

• Электрический теплый пол под кафельной плиткой в ванной комнате (до 3,7 кВт)
• Подогрев пола в спальне с ламинатом, установленный в зоне отдыха
• Контур обогрева в детской комнате с использованием режима “Я вне дома” для ночного снижения температуры
• Система подогрева в офисном помещении с ежедневным графиком включения перед рабочим временем

Практические советы

• При укладке выносного датчика располагайте его на равном расстоянии от стен и близлежащих нагревательных элементов - идеально в центральной части контура
• Не допускайте перегиба или повреждения кабеля датчика - даже микротрещина вызывает ошибку “обрыв датчика”
• Перед первым запуском проверьте целостность цепи датчика мультиметром - сопротивление должно быть в пределах 5–15 кОм
• При замене старого термостата сохраните маркировку проводов - подключение фазы и нуля к термостату должно точно соответствовать схеме
• Для больших площадей (>15 м²) убедитесь, что сечение кабеля от щита до термостата соответствует току 16 А - минимум 2,5 мм2 медного провода
• Не закрывайте лицевую панель декоративными рамками с плотной герметизацией - нужен свободный доступ для теплоотвода
