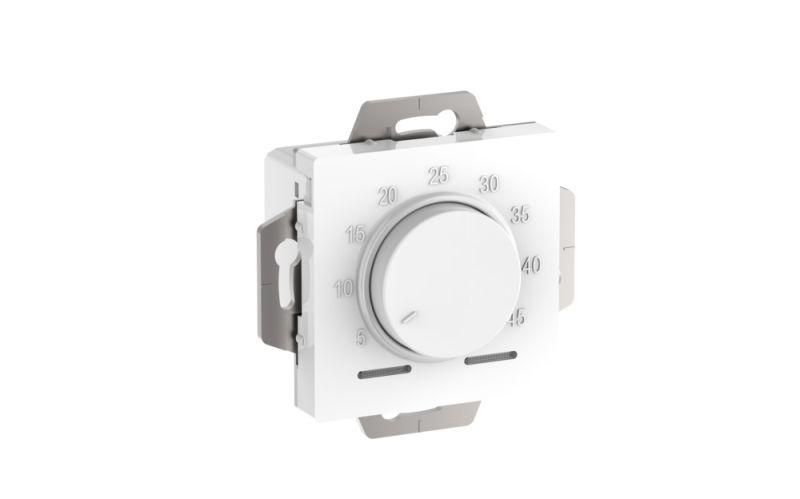

Термостат теплого пола электронный AtlasDesign 10А с датчиком механизм лотос SE ATN001335 APC

Термостат Systeme Electric (SE) модели ATN001335 - это электронный термостат с внешним датчиком для управления системой тёплого пола. Он обеспечивает точную настройку температуры, надёжную работу и бесшумное управление, подходящий для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Термостат Systeme Electric ATN001335 предназначен для автоматического контроля температуры электрического тёплого пола. Подходит для установки в квартирах, домах, офисах и других помещениях, где требуется равномерный и экономичный обогрев. Управляется поворотным механизмом, что упрощает настройку без необходимости сложных интерфейсов.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,3 кВт при 220–230 В
• Напряжение питания: 220 В (работает также при 230 В)
• Частота: 50 Гц
• Диапазон регулировки температуры: от +5 C до +45 C
• Тип датчика: резистивный (NTC), в комплекте с кабелем длиной 2,5 м
• Способ считывания: измеряет температуру поверхности пола через встроенный датчик
• Тип управления: поворотный механический регулятор
• Режим работы: On/Off (включение/выключение) с PI-регулировкой
• Дифференциальное значение: 1 К - минимальная разница между включением и выключением нагрева
• Потребление в режиме ожидания: 0 Вт
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Цвет: белый, соответствует дизайну серии AtlasDesign
• Тип крепления: винтовое, для монтажа в подрозетник
• Количество выходов: один - для подключения одного контура обогрева
• Тип подключения: трёх- или четырёхпроводной - совместим с большинством систем тёплого пола

Совместимость и монтаж

Термостат Systeme Electric ATN001335 рассчитан на скрытую установку в стандартный подрозетник глубиной не менее 40 мм. Для подключения используются три или четыре провода: фаза, ноль, земля и сигнал от датчика. Датчик температуры пола (NTC) укладывается между нагревательными элементами, не допуская перегибов. Максимальная мощность подключаемого нагревательного кабеля - 2,3 кВт. Не рекомендуется использовать с индуктивными или емкостными нагрузками, кроме электрических тёплых полов.

Безопасность и стандарты

Изделие имеет класс температурного контроля I - высокая точность измерения. Встроенная электронная защита от перенапряжения снижает риск повреждения при скачках сети. Соответствует требованиям безопасности для бытовых устройств. IP20 не предусматривает защиту от влаги - запрещено использование в ванных комнатах, банях и других местах с повышенной влажностью без дополнительной защиты корпуса.

Преимущества

• PI-регулировка минимизирует перепады температуры, предотвращая “перегрев” и “проседание”
• Нулевое потребление в режиме ожидания - экономия электроэнергии
• Встроенный датчик с длинным кабелем (2,5 м) - удобство при укладке
• Элегантный дизайн серии AtlasDesign - легко сочетается с современной отделкой
• Механизм поворотного управления - прост в использовании, не требует обучения

Ограничения применения

• Не предназначена для управления системами охлаждения - количество выходов охлаждения равно 0
• IP20 исключает применение во влажных помещениях без герметизации
• Поддерживается только один контур обогрева - нельзя подключить несколько зон
• Не поддерживает Wi-Fi, программирование или удалённое управление - только ручная настройка
• Запрещено подключать устройства мощностью свыше 2,3 кВт - возможна поломка контактов

Примеры использования

• Обогрев плитки в ванной комнате (при условии установки вне зоны брызг)
• Тёплые полы в спальне или детской комнате
• Контролируемый обогрев в офисном кабинете с напольным покрытием
• Системы подогрева в частных домах с централизованной теплоизоляцией

Практические советы

• Перед монтажом проверьте соответствие мощности нагревательного кабеля максимальному значению 10 А (2,3 кВт)
• Датчик располагайте в середине участка пола, подальше от стен и радиаторов - так показания будут наиболее точными
• Не используйте удлинители или переходники - подключайте напрямую к распределительному щиту
• При замене старого термостата убедитесь, что новый имеет аналогичный тип подключения (трёх- или четырёхпроводной)
• При первом включении дайте системе прогреться до установленной температуры - PI-регулировка работает медленнее, чем обычный On/Off
• Для помещений с высокой влажностью (ванная, бассейн) выбирайте термостаты с IP65/IP67 - этот модель не подходит
