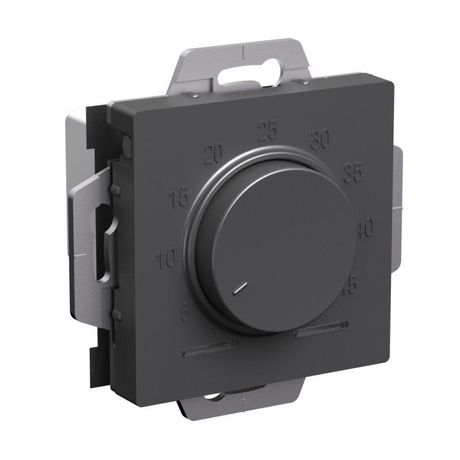

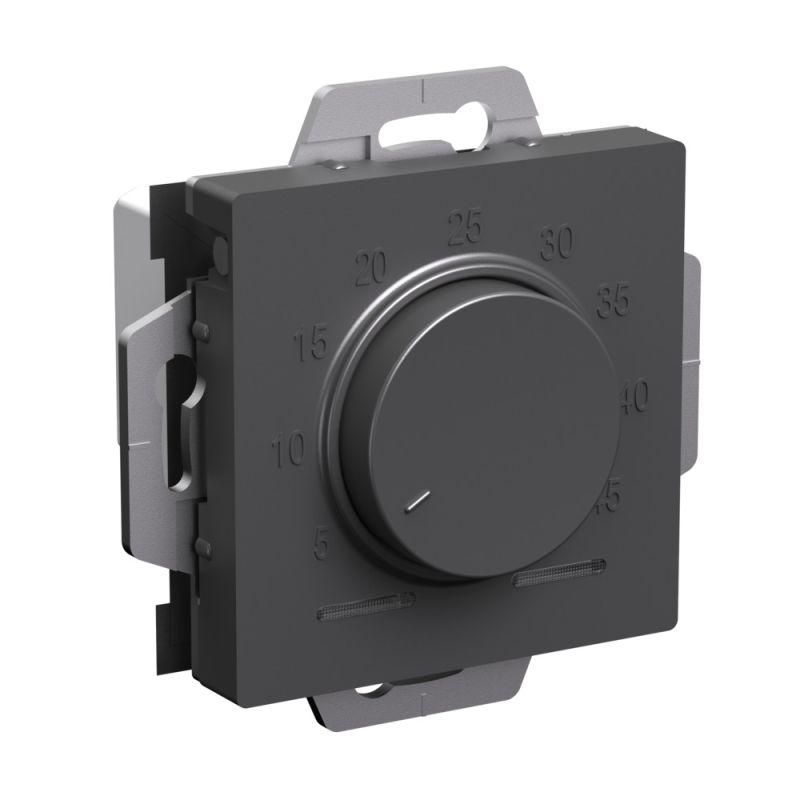

Термостат теплого пола электронный AtlasDesign 10А с датчиком механизм базальт SE ATN001435 APC

Термостат Systeme Electric серии Базальт, артикул atn001435 - электронный термостат с внешним датчиком для управления системой тёплого пола. Подходит для скрытой установки в стену, обеспечивает точную регулировку температуры пола в пределах 5–45 C, работает с резистивным датчиком и рассчитан на нагрузку до 10 А.

Назначение и область применения

Термостат Systeme Electric предназначен для автоматического управления нагревательными элементами тёплого пола. Он используется в жилых помещениях - спальнях, ванных комнатах, детских, кухнях - где важна равномерная и безопасная температура поверхности пола. Устройство не предназначено для управления радиаторами, кондиционерами или другими типами отопления.

Технические характеристики

• Номинальное напряжение: 220 В (работает в сети 230 В, 50 Гц)
• Номинальный ток: 10 А (максимальная мощность нагрузки - до 2,3 кВт)
• Диапазон регулировки температуры: 5–45 C
• Тип датчика: резистивный (NTC), в комплекте с кабелем длиной 2,5 м
• Тип управления: поворотный механический регулятор
• Режим работы: On/Off (включение/выключение), PI-регулировка
• Дифференциал: 1 К (термостат выключается при достижении заданной температуры +1 °С, включается при снижении на 1 °С)
• Потребление в режиме ожидания: 0 Вт
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Цвет корпуса: черный (матовый, соответствует серии Базальт)
• Тип крепления: винтовое, для монтажа в подрозетник
• Количество выходов: один (для обогрева), выходов для охлаждения нет
• Тип подключения: трёх- или четырёхпроводной (совместим с большинством систем тёплого пола)

Совместимость и монтаж

Термостат Systeme Electric совместим с любыми резистивными нагревательными матами, кабелями и плёнками, имеющими потребляемую мощность до 2,3 кВт. Для подключения требуется наличие фазы, нуля и заземления (трёхпроводная схема). Четырёхпроводное подключение применяется, когда датчик имеет отдельный провод для экранирования - в этом случае он подключается к соответствующему контакту.

Монтаж выполняется в стандартный подрозетник глубиной не менее 40 мм. Установка - только скрытая, в стену. Не допускается открытый монтаж. Перед подключением убедитесь, что датчик расположен в соответствии с инструкциями производителя нагревательного кабеля - обычно между двумя витками, в центре зоны обогрева. Кабель датчика не должен перегибаться, пережиматься или находиться рядом с источниками тепла.

Безопасность и стандарты

Термостат соответствует классу I (заземление обязательно). Встроенная электронная защита от импульсных перенапряжений защищает устройство от скачков в сети. Степень защиты IP20 позволяет использовать его только во внутренних помещениях с нормальной влажностью - не в ванных комнатах без дополнительной защиты, не в бассейнах, банях и других местах с высокой влажностью. Не используйте в условиях повышенной запылённости.

Преимущества

• Точная регулировка температуры благодаря PI-алгоритму - меньше перепадов, более комфортный микроклимат
• Встроенный датчик в комплекте - не нужно докупать отдельно
• Низкое энергопотребление в режиме ожидания - 0 Вт, экономичность
• Эргономичный поворотный регулятор - удобно настраивать даже в темноте
• Интеграция в дизайн интерьера: рамочная серия Базальт, чёрный матовый корпус, гармонирует с современной фурнитурой

Ограничения применения

• Не поддерживает управление охлаждением - нельзя применять для кондиционирования
• IP20 - не подходит для ванных комнат, саун, бассейнов без дополнительной герметизации
• Максимальная нагрузка - 10 А (2,3 кВт); при больших мощностях нужен контрактор
• Не поддерживает Wi-Fi, программирование, таймеры - только ручная настройка
• Запрещена установка над источниками тепла (печи, радиаторы) - искажаются показания датчика

Примеры использования

• Тёплый пол в ванной комнате площадью до 8 м² с кабелем мощностью 1,8 кВт
• Обогрев пола в спальне с матами 2,0 кВт
• Подогрев полов в детской комнате с использованием кабельной системы
• Система подогрева в прихожей с плиткой - особенно эффективно при холодном полу зимой

Практические советы

• Перед первым включением проверьте целостность датчика - измерьте сопротивление (обычно 10–12 кОм при 25 C)
• Не удлиняйте кабель датчика - это влияет на точность считывания температуры
• При замене старого термостата убедитесь, что новый имеет такой же тип подключения и номинальный ток
• При установке в новостройках - подключите после завершения штукатурных работ, чтобы не повредить датчик
• Настройка температуры: рекомендовано 22–24 C для жилых помещений; выше 28 C - риск перегрева покрытия
• Если пол не греет, проверьте: питание, исправность датчика, целостность нагревательного кабеля, правильность подключения к выходу термостата
