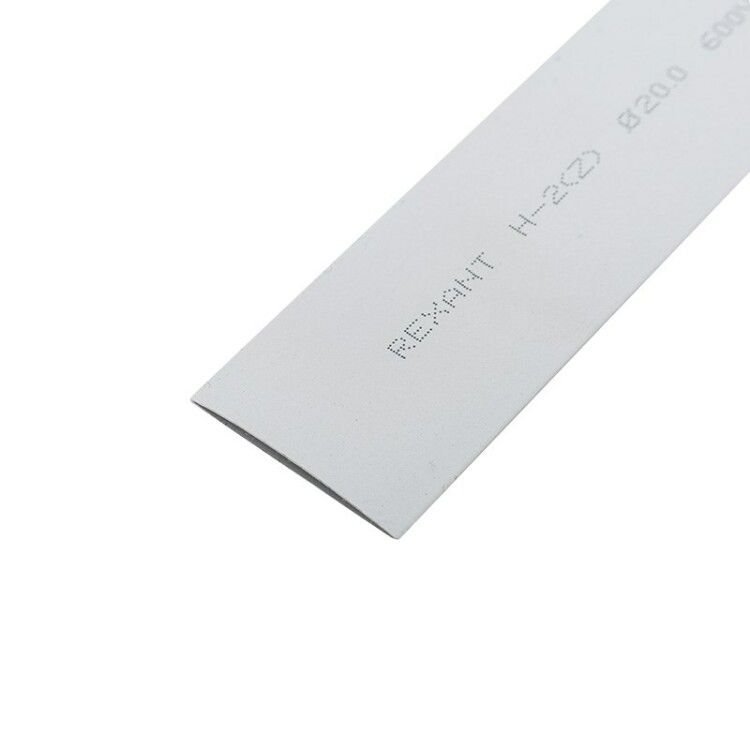

Термоусаживаемая трубка 20,0 10,0 мм, серая, упаковка 10 шт. по 1 м, REXANT - 22-0010 MEET

Термоусадочная трубка 20,0/10,0 мм, серая, упаковка 10 шт. по 1 м от REXANT - это тонкостенный изоляционный материал на основе полиолефина с коэффициентом усадки 2:1, подходящий для защиты электрических соединений, герметизации кабелей и маркировки проводов. Артикулы etm22-0010 и 22-0010 соответствуют требованиям UL и обеспечивают надежную изоляцию при рабочем напряжении до 600 В.

Назначение и область применения

Термоусадочная трубка 20,0/10,0 мм, серая, упаковка 10 шт. по 1 м используется для:

• изоляции и восстановления поврежденной оболочки кабелей и проводов;
• герметизации электрических соединений от влаги, пыли и коррозии;
• бандажирования пучков проводов для удобства сборки и фиксации;
• маркировки кабелей и жил - поверхность легко подписывается маркером;
• защиты мест сварки, пайки и опрессовки от механических воздействий.

Подходит для применения в электрооборудовании, автоматических системах, автомобильной и судовой электронике, промышленных станках и распределительных щитах.

Технические характеристики

• Диаметр до усадки: 20 мм
• Диаметр после усадки: 10 мм
• Коэффициент усадки: 2:1 - при нагреве трубка сужается вдвое
• Материал: полиолефин (PEX) - термопластичный, эластичный, устойчивый к старению
• Толщина стенки после усадки: 0,8 мм
• Рабочая температура: от -40 C до +125 C
• Номинальное поперечное сечение: 78,5–314 мм2 - подходит для проводов диаметром до ~20 мм до усадки
• Рабочее напряжение: 600 В
• Электрическая прочность: ≥19,7 кВ/мм
• Удельное электрическое сопротивление: 10¹⁴ Ом·см
• Прочность на растяжение: ≥10,4 МПа
• Относительное удлинение при разрыве: ≥200%
• Цвет: серый - контрастный, хорошо виден на фоне большинства кабелей
• Исполнение: тонкостенная - сохраняет компактность после усадки
• Соответствие стандартам: безгалогеновая формула, не выделяет токсичных газов при горении
• Соответствие UL: да - сертифицирована по американским нормам безопасности
• Возможность маркировки: да - можно писать маркером, этикетками или печатать

Совместимость и монтаж

Термоусадочная трубка 20,0/10,0 мм, серая, упаковка 10 шт. по 1 м совместима с любыми кабелями и проводами, чей диаметр до усадки не превышает 20 мм. Для правильного монтажа:

• наденьте трубку на провод до выполнения соединения - лучше заранее, чтобы потом не пришлось переставлять;
• нагрейте равномерно с помощью теплового фена (например, REXANT) или газовой горелки - начинайте с центра, двигаясь к краям;
• не используйте открытый пламя напрямую - риск перегрева и деформации;
• при работе с многожильными кабелями убедитесь, что все жилы помещаются внутри трубки до усадки - иначе она не закроет полностью.

После усадки трубка плотно облегает поверхность, образуя монолитную изоляцию без зазоров.

Безопасность и стандарты

Термоусадочная трубка 20,0/10,0 мм, серая, упаковка 10 шт. по 1 м соответствует требованиям UL и изготовлена по технологии безгалогенного полиолефина. Это значит:

• при возгорании материал самотушится - не поддерживает горение;
• не выделяет едких газов (HCl, Br₂ и др.) - безопасна для замкнутых пространств и людей;
• сохраняет целостность при температуре до 125 C - подходит для высоконагруженных участков.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для широкого диапазона диаметров проводов.
• Тонкостенная конструкция снижает объем изоляции без потери прочности.
• Стойкость к экстремальным температурам - работает в холодных и жарких условиях.
• Легко маркируется - удобно для обслуживания и диагностики.
• Не требует клея или дополнительных средств фиксации - усадка обеспечивает герметичность.
• Долгий срок службы - гарантия 7 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не применяйте для изоляции постоянных контактов под напряжением выше 600 В - не предназначен для высоковольтных сетей.
• Не рекомендовано использование в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - возможна деградация материала.
• Не следует применять там, где требуется механическая защита от ударов или давления - трубка не является броней, лишь изоляцией.
• При температурах ниже -40 C материал становится более хрупким - осторожно обращайтесь при монтаже в мороз.

Примеры использования

• Изоляция места пайки между двумя медными проводами в автомобиле.
• Защита соединения силового кабеля в промышленном контроллере.
• Маркировка фаз A/B/C в распределительном щите - пишете номера прямо на трубке.
• Обмотка группы проводов в панели управления станком для предотвращения запутывания.
• Закрытие выхода кабеля через металлический корпус - предотвращает протечку влаги.

Практические советы

• Перед использованием проверьте внутренний диаметр провода - он должен быть меньше 10 мм после усадки, иначе трубка не будет плотно прилегать.
• Если трубка слишком длинная - нарежьте ее перед монтажом; не пытайтесь отрезать уже надетую - трудно точно попасть.
• Для массового монтажа используйте фены с регулировкой температуры - оптимально 120–150 C.
• Храните в сухом месте при комнатной температуре - срок хранения 7 лет, но избегайте прямого UV-света и перепадов температур.
• Артикулы etm22-0010 и 22-0010 - один и тот же продукт; различия в обозначении зависят от системы учета продавца.
