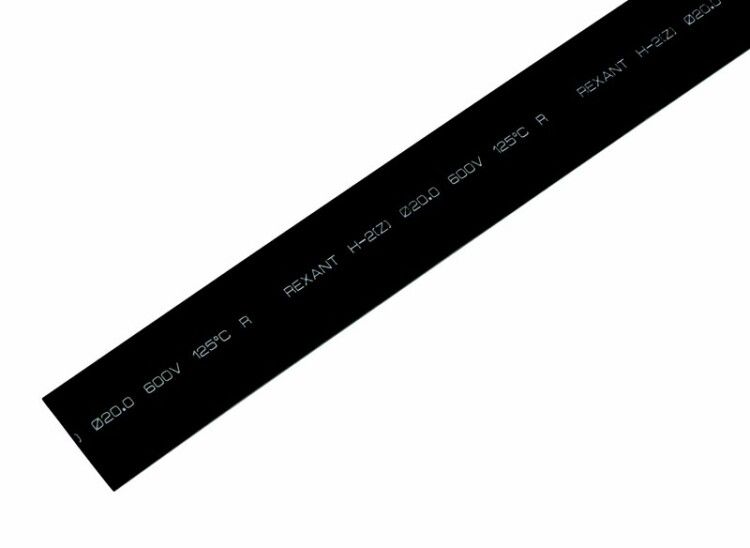

Трубка термоусадочная ТУТнг-LS 20/10 2:1 черная REXANT 22-0008

Трубка термоусадочная 20,0 / 10,0 мм, черная, 1 м от REXANT - это тонкостенный изоляционный элемент с коэффициентом усадки 2:1, подходящий для защиты и герметизации электрических соединений, бандажировки проводов и маркировки кабелей. Артикул etm22-0008 соответствует требованиям UL и не содержит галогенов.

Назначение и область применения

Трубка термоусадочная 20,0 / 10,0 мм, черная, 1 м используется для:

• изоляции и восстановления повреждённой оболочки кабелей;
• герметизации электрических соединений, особенно в условиях влаги и запылённости;
• бандажирования пучков проводов и кабелей;
• маркировки жил и кабельных групп - поверхность легко подписывается маркером;
• защиты от коррозии металлических частей, контактов и зажимов.

Подходит для работ в бытовой, промышленной и автомобильной электротехнике - например, на станках, пультах управления, силовых щитах и автобусах.

Технические характеристики

• Диаметр до усадки: 20 мм - позволяет надевать на крупные соединения и кабели.
• Диаметр после усадки: 10 мм - плотно облегает поверхность, исключая люфт.
• Коэффициент усадки: 2:1 - материал сжимается вдвое при нагреве до 125 C.
• Материал: полиолефин (PEX) - эластичный, долговечный, устойчивый к перепадам температур.
• Толщина стенки после усадки: 0,8 мм - достаточна для механической защиты, но не создаёт лишнего объёма.
• Рабочая температура: от -40 C до +125 C - работает в холодных и нагретых средах, включая двигатели и печи.
• Рабочее напряжение: 600 В - рассчитана на низковольтные цепи, не для высоковольтных систем.
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляция даже при минимальной толщине.
• Удельное электрическое сопротивление: 10¹⁴ Ом/см - практически идеальная изоляция.
• Номинальное поперечное сечение: 78,5–314 мм2 - подходит для кабелей сечением до ~25 мм2 (по меди).
• Исполнение: тонкостенная - компактна, не занимает много места в пучках.
• Цвет: чёрный - универсальный, не выгорает на солнце, удобен для маркировки.
• Соответствие стандартам: без галогенов - при горении не выделяет токсичных паров; сертификат UL подтверждает соответствие безопасности.
• Возможность маркировки: да - можно писать маркером, использовать этикетки.

Совместимость и монтаж

Трубка термоусадочная 20,0 / 10,0 мм, черная, 1 м совместима с любыми кабелями и проводами, чей диаметр до усадки не превышает 20 мм. После нагрева она плотно обтягивает поверхность, образуя монолитную изоляцию.

Как монтировать:

• Наденьте трубку на кабель до соединения - лучше заранее, чем потом.
• Запаяйте или заизолируйте соединение, затем переместите трубку на место.
• Нагрейте равномерно с помощью термофена (например, REXANT) или газовой горелки - начинайте с одного конца, двигайтесь к другому.
• Не используйте открытый пламя напрямую - риск перегрева и оплавления.
• После усадки проверьте: нет ли пузырей, трещин или неравномерного сжатия.

Посадочный диаметр 10 мм требует, чтобы основание (провод, клемма, разъём) имело внешний диаметр ≤10 мм. Для более толстых объектов выбирайте другие размеры.

Безопасность и стандарты

• Соответствует UL - подтверждено испытаниями на огнеупорность и электробезопасность.
• Безгалогеновая формула - снижает опасность при пожаре, подходит для закрытых помещений и общественных зонах.
• Не поддерживает горение - при удалении источника огня самотушится.
• Рабочее напряжение 600 В - не предназначен для сетей выше 1 кВ.

Преимущества

• Высокая степень усадки (2:1) - обеспечивает плотное прилегание даже к неровным поверхностям.
• Широкий температурный диапазон - сохраняет свойства в суровых условиях.
• Механическая прочность - прочность на растяжение >10,4 МПа и удлинение >200% предотвращают растрескивание при вибрации.
• Легко маркируется - можно помечать номера, фазы, назначения прямо на трубке.
• Стабильная изоляция - сопротивление 10¹⁴ Ом/см гарантирует надёжную защиту от пробоя.

Ограничения применения

• Не применяется для защиты соединений под постоянным давлением жидкости или газа - не является герметичным шлангом.
• Не рекомендовано использование на поверхностях с острыми краями без предварительной подготовки - возможны порезы оболочки.
• Не подходит для кабелей с диаметром больше 20 мм до усадки - потребуется большего размера трубка.
• Не заменяет первичную изоляцию кабеля - служит лишь вторичной защитой.
• Не следует применять при температурах выше 125 C длительно - материал начинает деформироваться.

Примеры использования

• Защита спайки двух медных проводов в распределительном щите.
• Изоляция клеммы аккумулятора в автомобиле - предотвращает КЗ и окисление.
• Обмотка группы проводов в станке для упорядочивания и защиты от трения.
• Маркировка фаз L1/L2/L3/N на кабеле перед подключением к автомату.
• Защита металлического корпуса от коррозии в сыром помещении - трубка создаёт барьер от влаги.

Практические советы

• Перед усадкой всегда проверяйте, что кабель и соединение полностью остыли - тепло может вызвать деформацию.
• Для длинных участков используйте несколько отрезков по 1 метру - не пытайтесь протянуть одну трубку через весь пучок.
• Храните в сухом месте при комнатной температуре - срок хранения 7 лет, как и срок службы.
• Выбирайте черный цвет там, где важна маскировка или устойчивость к УФ - он не желтеет на свету.
• Для точного контроля нагрева используйте термофены REXANT - они обеспечивают равномерный прогрев без перегрева.
• Если трубка плохо сжимается - возможно, недостаточно тепла или материал старый. Проверьте срок годности.
