Термоусаживаемая трубка 20,0 10,0 мм, зеленая, упаковка 10 шт. по 1 м, REXANT - 22-0003 MEET

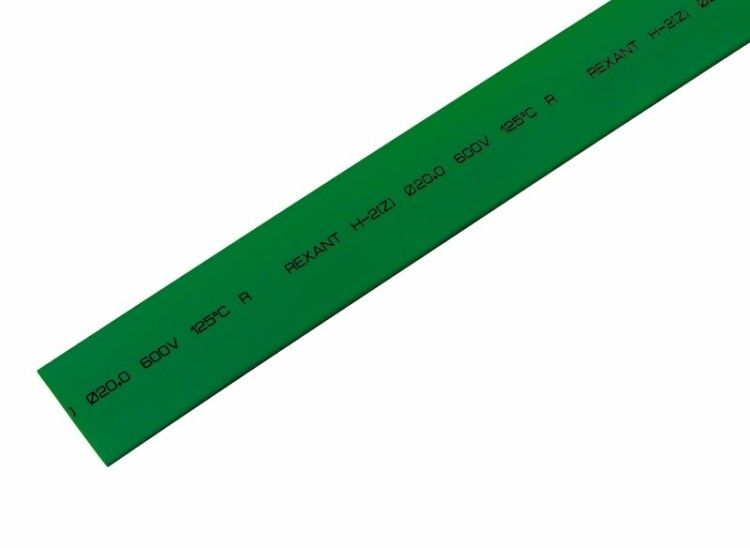

Трубка термоусадочная 20,0 / 10,0 мм, зеленая, 1 м от REXANT - это тонкостенный изоляционный элемент с коэффициентом усадки 2:1, подходящий для защиты и маркировки электрических соединений, кабелей и проводов. Артикул etm22-0003 используется в монтаже, ремонте и сборке электрооборудования.

Назначение и область применения

Трубка термоусадочная 20,0 / 10,0 мм, зеленая, 1 м применяется для:

• изоляции электрических соединений и мест скруток проводов;
• герметизации кабельных вводов и разъёмов;
• бандажирования пучков проводов и кабелей;
• защиты от коррозии и механических повреждений;
• цветовой маркировки цепей и жил (зелёный цвет соответствует заземлению по стандартам).

Подходит для работ в условиях повышенной влажности, перепадов температур и в помещениях с высокой плотностью проводки - например, в щитовых, на станках, в автомобилях и промышленном оборудовании.

Технические характеристики

• Диаметр до усадки: 20 мм - позволяет надевать на крупные соединения и кабели.
• Диаметр после усадки: 10 мм - плотно облегает поверхность, исключая люфт.
• Коэффициент усадки: 2:1 - материал сжимается вдвое при нагреве до 125 C.
• Материал: полиолефин (PEX) - устойчив к УФ, маслам, химикатам и старению.
• Толщина стенки после усадки: 0,8 мм - достаточна для механической защиты, но не создаёт лишнего объема.
• Рабочая температура: от -40 C до +125 C - работает в холодных и нагретых средах.
• Рабочее напряжение: 600 В - рассчитана на бытовые и промышленные сети переменного тока.
• Электрическая прочность: ≥19,7 кВ/мм - защищает от пробоя даже при кратковременных скачках.
• Удельное электрическое сопротивление: 10¹⁴ Ом/см - отличная изоляция, предотвращает утечки тока.
• Прочность на растяжение: ≥10,4 МПа - выдерживает нагрузки при монтаже и эксплуатации.
• Относительное удлинение при разрыве: ≥200% - эластична, не трескается при деформациях.
• Исполнение: тонкостенная - компактна, удобна для плотной укладки.
• Цвет: зелёный - стандартизирован для обозначения заземляющих проводников.
• Соответствие стандартам: UL - сертифицирована по требованиям США, допущена к использованию в международных проектах.
• Возможность маркировки: да - можно использовать маркеры, этикетки или печать.

Совместимость и монтаж

Трубка термоусадочная 20,0 / 10,0 мм, зеленая, 1 м совместима с любыми кабелями и проводами, чей диаметр до усадки не превышает 20 мм. После нагрева она плотно обтягивает поверхность, формируя монолитную изоляцию.

Как монтировать:

• Наденьте трубку на провод до соединения - лучше заранее, чтобы потом не пришлось тянуть её через уже спаянные контакты.
• Соедините жилы, затем переместите трубку на место соединения.
• Нагрейте равномерно с помощью термофена (например, REXANT) или газовой горелки - начинайте с одного края, двигайтесь к другому, чтобы выдавить воздух.
• Не используйте открытый пламя напрямую - риск перегрева и оплавления.
• После усадки проверьте: нет ли пузырей, трещин или неравномерного сжатия.

Посадочный диаметр после усадки - 10 мм. Убедитесь, что основание (провод, клемма, разъём) помещается в этот размер.

Безопасность и стандарты

Трубка термоусадочная 20,0 / 10,0 мм, зеленая, 1 м не поддерживает горение: при удалении источника огня сама затухает. Соответствует стандарту UL, что гарантирует соответствие требованиям безопасности в США и других странах, признающих этот стандарт.

Работает при рабочем напряжении до 600 В - не предназначен для высоковольтных сетей выше этого значения. Электрическая прочность более 19,7 кВ/мм обеспечивает запас по пробою, но не заменяет изоляцию в распределительных устройствах 10 кВ и выше.

Преимущества

• Высокая степень усадки (2:1) - позволяет использовать одну трубку на широком диапазоне диаметров.
• Стойкость к температурным колебаниям - сохраняет свойства от -40 C до +125 C.
• Легко маркируется - зелёный цвет сразу указывает на заземление, можно нанести метки.
• Тонкостенная конструкция - не увеличивает габариты пучка проводов.
• Долгий срок службы - гарантировано 7 лет при правильной эксплуатации.

Ограничения применения

• Не применять в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>125 C).
• Не использовать для изоляции шинных соединений с током выше 600 В - требуется специализированные изоляторы.
• Не рекомендовано для внешней установки без дополнительной защиты от УФ-лучей - хотя PEX устойчив, долгосрочное прямое солнечное освещение снижает срок службы.
• Не подходит для герметизации под давлением жидкостей - только для сухих и слабовлажных сред.

Примеры использования

• Изоляция соединений в силовых кабелях 2,5–16 мм2 (соответствует номинальному сечению 78,5–314 мм2).
• Защита клемм в автоматических выключателях и контактных группах.
• Маркировка заземляющих проводов в щитовых - зелёный цвет соответствует ПУЭ.
• Обмотка проводов в автомобильной проводке - устойчива к вибрациям и перепадам температур.
• Герметизация входов кабелей в корпуса оборудования IP54/IP65.

Практические советы

• Перед усадкой всегда проверяйте, что внутренний диаметр соединения меньше 10 мм - иначе трубка не обожмётся плотно.
• Используйте термофен REXANT - он обеспечивает равномерный прогрев и минимизирует риск перегрева.
• Не растягивайте трубку перед нагревом - это нарушит коэффициент усадки и приведёт к неравномерному обжатию.
• Храните в сухом месте при комнатной температуре - срок хранения 7 лет, как и срок эксплуатации.
• Для многожильных кабелей выбирайте длину трубки с запасом 10–15%, чтобы она легко перемещалась до места соединения.
