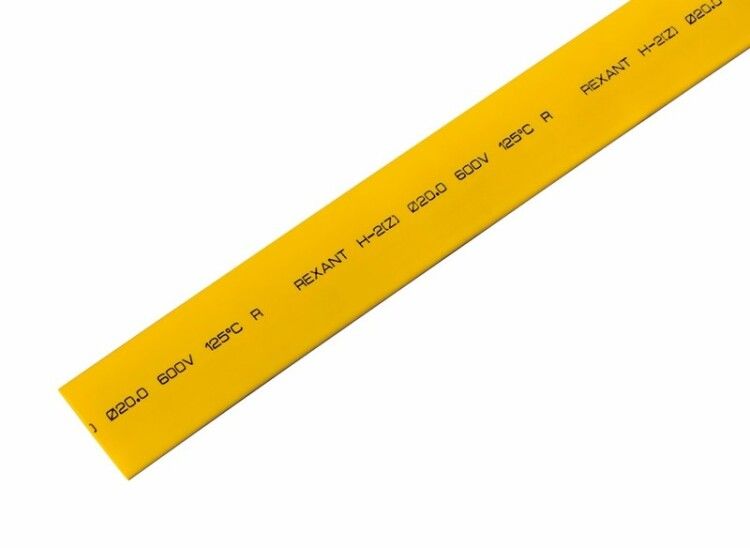

Трубка термоусадочная ТУТнг-LS 20/10 мм 2:1 желтая REXANT 22-0002

Трубка термоусадочная 20,0 / 10,0 мм, желтая, 1 м от REXANT - это тонкостенный изоляционный элемент с коэффициентом усадки 2:1, подходящий для защиты электрических соединений, герметизации кабелей и маркировки проводов. Продукт сочетает механическую прочность, высокую электроизоляцию и устойчивость к широкому диапазону температур.

Назначение и область применения

Трубка термоусадочная 20,0 / 10,0 мм, желтая, 1 м используется для:

• восстановления повреждённой изоляции на проводах и кабелях;
• герметизации электрических соединений от влаги, пыли и коррозии;
• бандажирования пучков проводов для удобства сборки и фиксации;
• цветовой маркировки цепей - особенно актуально в сложных системах управления;
• защиты мест сварки, опрессовки и других точек соединения.

Подходит для применения в условиях повышенной влажности, на открытом воздухе, внутри оборудования и в труднодоступных зонах.

Технические характеристики

• Диаметр до усадки: 20 мм - позволяет надевать на крупные соединения и кабели.
• Диаметр после усадки: 10 мм - плотно облегает поверхность, обеспечивая механическую фиксацию.
• Коэффициент усадки: 2:1 - материал равномерно сжимается при нагреве, адаптируясь к форме объекта.
• Материал: полиолефин (PEX) - устойчив к старению, химическим воздействиям и перепадам температур.
• Толщина стенки после усадки: 0,8 мм - достаточна для защиты, но не создаёт лишнего объема.
• Рабочая температура: от -40 C до +125 C - работает в экстремальных условиях, включая холодильные камеры и двигатели.
• Рабочее напряжение: 600 В - соответствует требованиям для бытовых и промышленных сетей переменного тока.
• Электрическая прочность: ≥19,7 кВ/мм - гарантирует надёжную изоляцию даже при импульсных нагрузках.
• Удельное электрическое сопротивление: 10¹⁴ Ом/см - исключает протекание тока через материал.
• Прочность на растяжение: ≥10,4 МПа - выдерживает механические нагрузки при монтаже и эксплуатации.
• Относительное удлинение при разрыве: ≥200% - сохраняет эластичность даже после усадки.
• Цвет: жёлтый - легко различим, подходит для цветового кодирования цепей.
• Соответствие стандартам: UL - сертифицирована для использования в США и странах, признающих этот стандарт.
• Исполнение: тонкостенная - минимизирует внешний диаметр после установки.
• Возможность маркировки: да - можно использовать маркеры, этикетки или печать для обозначения функций проводов.

Совместимость и монтаж

Трубка термоусадочная 20,0 / 10,0 мм, желтая, 1 м совместима с любыми кабелями и проводами, чей диаметр до усадки не превышает 20 мм. После нагрева она плотно обтягивает поверхность с диаметром до 10 мм.

Рекомендации по монтажу:

• Перед усадкой очистите поверхность от грязи, масла и острых кромок - они могут повредить стенки трубки.
• Наденьте трубку на провод заранее, до выполнения соединения - потом её уже не сместить.
• Используйте термофен REXANT или аналогичный инструмент с регулируемой температурой - равномерный нагрев предотвращает деформацию.
• Не применяйте открытый пламя (например, зажигалку) - риск перегрева и повреждения материала.
• Длина 1 метр позволяет обрабатывать несколько соединений за один проход - экономично для массового монтажа.

Безопасность и стандарты

Трубка термоусадочная 20,0 / 10,0 мм, желтая, 1 м соответствует стандарту UL и не поддерживает горение: при удалении источника огня сама затухает. Это снижает риск распространения пламени в случае аварии.

Материал не содержит галогенов, что делает его безопасным при возможном возгорании - минимальное выделение токсичных газов.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям.
• Широкий рабочий температурный диапазон - подходит для холодных и жарких сред.
• Стойкость к УФ-излучению и химическим веществам - долговечность в агрессивных условиях.
• Легко маркируется - ускоряет обслуживание и диагностику электросистем.
• Низкий вес и компактность - не увеличивают габариты сборки.

Ограничения применения

• Не рекомендуется применять там, где требуется постоянное давление выше 0,5 МПа - материал не предназначен для герметизации под давлением жидкостей или газов.
• Не следует использовать для защиты соединений с частыми механическими изгибами - при длительной вибрации возможна усталость материала.
• При температурах выше 125 C возможно потеря эластичности и трещины - не подходит для двигателей с очень высокой тепловой нагрузкой без дополнительной защиты.
• Не заменяет основную изоляцию кабеля - только вторичную защиту и восстановление повреждённой оболочки.

Примеры использования

• Защита соединений в пультах управления станков и автоматических линиях.
• Маркировка фаз в распределительных щитах - жёлтый цвет часто используется для фазы L2.
• Изоляция клемм в автомобильной электронике - устойчивость к вибрации и температуре важна в условиях под капотом.
• Закрытие выходов кабелей в корпусах промышленных контроллеров для предотвращения попадания пыли.
• Обработка мест спайки в осветительных приборах и LED-системах.

Практические советы

• Выбирайте длину трубки с запасом - лучше взять немного больше, чем недостаточно.
• Для многожильных кабелей проверьте суммарный диаметр - он должен быть меньше 20 мм до усадки.
• Если трубка плохо садится - возможно, температура фена слишком низкая или нагрев неравномерный. Передвигайте фен медленно, круговыми движениями.
• Храните в сухом месте при комнатной температуре - срок хранения составляет 7 лет, как и срок службы.
• Артикулы 22-0002 и etm22-0002 - это одна и та же продукция REXANT; используйте любой для заказа.
