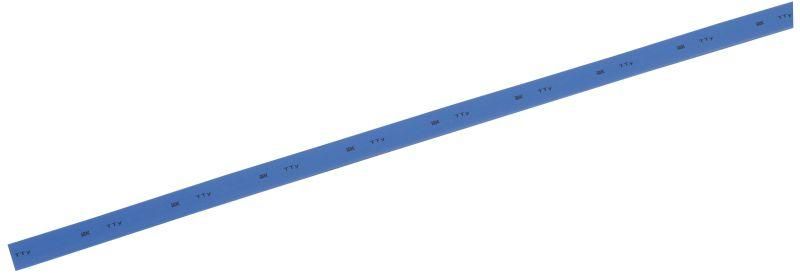

Термоусадочная трубка ТТУ нг-LS 20/10 синяя 1 м | UDRS-D20-1-K07 IEK

Трубка термоусадочная ТТУ нг-LS 20/10 синяя 1 м от IEK предназначена для изоляции и защиты проводов, соединений и кабельных сборок. Изготовлена из негорючего полиэтилена без галогенов, обеспечивает надёжную герметизацию и сохраняет свойства при экстремальных температурах.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 20/10 синяя 1 м используется для изоляции электрических соединений, защиты от влаги, пыли и механических повреждений. Подходит для работы в распределительных щитах, на производстве, в транспорте и энергетике. Применяется там, где важна безопасность - например, в помещениях с высокой плотностью людей, поскольку материал не выделяет токсичных газов при возгорании.

Технические характеристики

• Наружный диаметр до усадки: 20 мм
• Наружный диаметр после усадки: 10 мм
• Коэффициент усадки: 2:1 - при нагреве уменьшается в два раза
• Толщина стенки после усадки: 0,9 мм
• Материал: полиэтилен, безгалогенный, самозагасающий (нг-LS)
• Рабочая температура: от –55 C до +125 C
• Поперечное сечение: 19 мм2
• Цвет: синий
• Срок службы: 30 лет
• Исполнение: тонкостенная - позволяет использовать на компактных участках

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 20/10 синяя 1 м надевается на провод или соединение в растянутом виде. Для усадки требуется равномерный нагрев феном до 120–140 C. Усадка происходит автоматически - трубка плотно облегает поверхность. Диаметр 10 мм после усадки подходит для проводов сечением до 16 мм2. Учитывайте посадочный диаметр: перед использованием проверьте, что внешний диаметр объекта не превышает 10 мм после усадки.

Безопасность и стандарты

Материал соответствует требованиям к негорючести (нг) и низкому выделению дыма и газов (LS). Не содержит хлора, брома и других галогенов - значит, при возгорании не образуются едкие пары. Соответствует нормам безопасности для помещений с повышенными требованиями к пожарной защите.

Преимущества

• Высокая степень усадки (2:1) - обеспечивает плотное прилегание даже к неровным поверхностям
• Стойкость к перепадам температур - работает в суровых условиях
• Долгий срок службы - 30 лет без потери свойств
• Легкий монтаж - не требует клея, сварки или дополнительных креплений
• Цветовая маркировка - синий цвет удобен для идентификации цепей

Ограничения применения

• Не подходит для постоянного контакта с открытым пламенем - хотя материал самозагасающий, он не предназначен для прямого воздействия огня
• Не рекомендовано применять на поверхностях с острыми краями без предварительной защиты - возможны порезы материала
• При температуре выше +125 C начинается деформация - не используйте рядом с нагревательными элементами без теплоизоляции

Примеры использования

• Изолирование клеммных соединений в силовых шкафах
• Защита мест спайки медных проводов на производственных линиях
• Герметизация входов кабелей в корпуса оборудования
• Обмотка жил в распределительных коробках
• Маркировка фаз в трёхфазных сетях (синий цвет часто используется для нулевых или третьей фазы)

Практические советы

• Перед усадкой убедитесь, что поверхность сухая и свободна от грязи - это гарантирует лучшую адгезию
• Нагревайте равномерно, начиная с одного конца и двигаясь к другому - так избежите пузырей и неравномерной усадки
• Если трубка слишком длинная, можно отрезать нужный кусок - она легко режется обычными ножницами
• Для многожильных кабелей выбирайте запас по диаметру: внутренний диаметр после усадки - 10 мм, поэтому суммарный диаметр жил не должен превышать 8–9 мм
• Хранить в сухом месте, избегая длительного воздействия УФ-лучей - хоть срок службы 30 лет, долгое пребывание на солнце снижает эластичность
