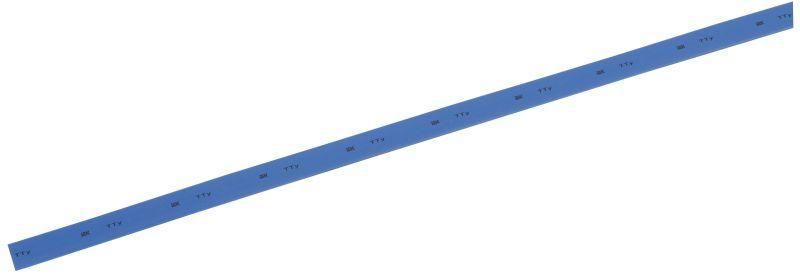

Термоусадочная трубка ТТУ нг-LS 22/11 синяя 1 м | UDRS-D22-1-K07 IEK

Термоусадочная трубка ТТУ 22/11 синяя 1 м нг-LS от IEK предназначена для изоляции и защиты соединений проводов, кабелей и других элементов при помощи тепловой усадки. Материал на основе полиэтилена с негорючими свойствами обеспечивает надежную изоляцию даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Термоусадочная трубка ТТУ 22/11 синяя 1 м нг-LS используется для изоляции электрических соединений, герметизации кабельных вводов и защиты мест спайки или опрессовки. Подходит для работы в распределительных щитах, на производстве, в транспорте и бытовой электронике. Применяется там, где требуется прочная, долговечная и безопасная изоляция без использования клея или ленты.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 22 мм
• Диаметр после усадки: 11 мм
• Материал: полиэтилен без галогенов
• Толщина стенки после усадки: 0,9 мм
• Рабочая температура: от –55 C до +125 C
• Цвет: синий
• Поперечное сечение: 21 мм2
• Исполнение: тонкостенная - компактна, не занимает лишнего места
• Гарантийный срок: 5 лет (60 месяцев)
• Пожаробезопасность: нг-LS - не распространяет горение, малое выделение дыма и токсичных веществ

Совместимость и монтаж

Термоусадочная трубка ТТУ 22/11 синяя 1 м нг-LS надевается на провод или соединение до нагрева. После равномерного прогрева феном (температура около 120–140 C) она плотно обжимает поверхность, образуя герметичную изоляцию. Удобна для использования на кабелях с диаметром до 11 мм после усадки. Для монтажа не требуются дополнительные крепления или клеевые составы.

Не рекомендуется использовать на поверхностях с острыми краями - возможны повреждения стенки трубки. Перед установкой проверьте, что диаметр объекта соответствует внутреннему размеру после усадки (до 11 мм).

Безопасность и стандарты

Трубка выполнена из галоген-free материала и соответствует требованиям к негорючим материалам (нг-LS): не поддерживает горение, при возгорании выделяет минимальное количество дыма и токсинов. Это делает её безопасной для использования в закрытых помещениях, жилых зонах и системах с высокими требованиями к пожарной безопасности.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для различных диаметров
• Стойкость к широкому диапазону температур - от Arctic-условий до нагретых корпусов оборудования
• Механическая прочность и эластичность после усадки
• Цветовая маркировка (синий) упрощает идентификацию цепей
• Отсутствие галогенов снижает риск коррозии контактов и повышает экологическую безопасность

Ограничения применения

• Не предназначен для постоянного воздействия открытого пламени
• Не следует применять на поверхностях с заусенцами, шероховатостями или острыми углами - есть риск пробоя стенки
• При температурах выше +125 C возможна деформация и потеря изоляционных свойств
• Не заменяет изоляцию на высоковольтных участках (>1 кВ) без дополнительных мер

Примеры использования

• Изоляция скруток и опрессованных соединений в силовых кабелях
• Защита мест пайки в печатных платах и электронных модулях
• Герметизация кабельных вводов в щитах и корпусах оборудования
• Обмотка кабелей в автомобилях, судах, промышленных станках
• Цветовая маркировка фаз в трёхфазных сетях (синий - одна из фаз)

Практические советы

• Перед использованием убедитесь, что диаметр объекта (провода, клеммы) меньше 11 мм - иначе трубка не обожмётся плотно
• Нагревайте равномерно, начиная с одного конца, чтобы избежать образования воздушных пузырей
• Используйте термофен с регулируемой температурой; обычный строительный фен подойдет, но будьте осторожны - перегрев вызывает оплавление
• Длина 1 метр достаточна для нескольких соединений - экономично при работе с множеством точек
• Храните в сухом месте, избегая длительного воздействия УФ-излучения - хотя трубка негорюча, свет может изменить цвет и хрупкость материала
