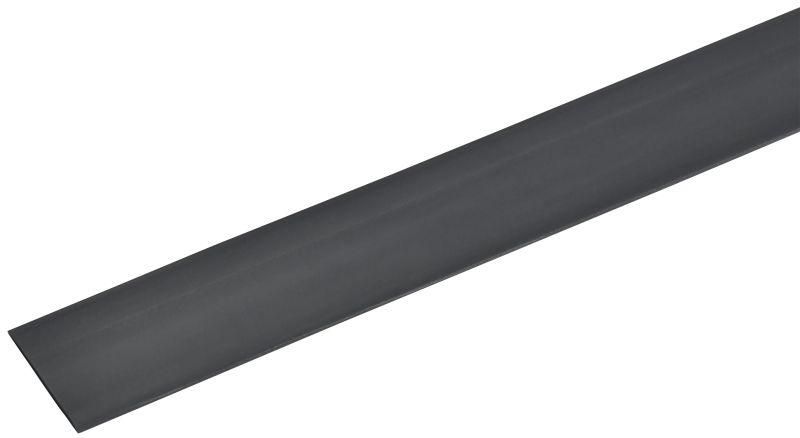

Трубка термоусадочная ТТУ 22/11 черная 1м | UDR10-022-011-001-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 22/11 черная 1 метр от GENERICA используется для изоляции и защиты электрических соединений, пайки и маркировки кабелей. Благодаря коэффициенту усадки 2:1 и тонкостенной конструкции, она легко надевается на провода и плотно обжимает их после нагрева.

Назначение и область применения

Трубка термоусадочная ТТУ 22/11 черная 1 метр применяется для:

• Электрической изоляции соединений проводов и кабелей;
• Защиты пайки, клемм и ответвлений от влаги, пыли и механических повреждений;
• Маркировки жил и кабельных групп по цвету или другим признакам;
• Фиксации и герметизации мест соединений в условиях повышенной влажности или вибрации.

Подходит для использования в электрооборудовании, панелях управления, автомобильной и промышленной электронике.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 22 мм - позволяет свободно надевать на крупные соединения или кабели
• Диаметр после усадки: 11 мм - обеспечивает плотную фиксацию после нагрева
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве без перекосов
• Материал: полиэтилен высокого давления (ПЭВД) - прочный, гибкий, устойчивый к химическим воздействиям
• Рабочая температура: от –30 C до +125 C - выдерживает широкий температурный диапазон, включая холодные условия и нагрев от оборудования
• Цвет: черный - маскирует соединения, не выгорает на свету
• Исполнение: тонкостенная - минимальная толщина сохраняет гибкость и снижает объем
• Толщина стенки после усадки: 0,6 мм - достаточна для изоляции, но не создаёт лишней массы

Совместимость и монтаж

Трубка термоусадочная ТТУ 22/11 черная 1 метр совместима с любыми медными и алюминиевыми проводниками, имеющими суммарный диаметр до 22 мм перед усадкой. После нагрева плотно облегает поверхность, даже при наличии неровностей.

Как монтировать:

• Наденьте трубку на провод до соединения - лучше заранее, чтобы потом не пришлось тянуть её через уже собранное соединение;
• Соберите соединение (скрутка, пайка, клемма);
• Передвиньте трубку так, чтобы она полностью покрывала место соединения;
• Равномерно прогрейте поверхность феном (температура 120–140 C) - начинайте с центра, двигаясь к краям;
• Не используйте открытый пламя - риск возгорания материала.

После усадки трубка не отслаивается и не трескается при изгибе.

Безопасность и стандарты

Трубка термоусадочная ТТУ 22/11 черная 1 метр соответствует требованиям к материалам для электрической изоляции. Материал - полиэтилен высокого давления, не поддерживающий горение, безопасен при нормальных рабочих температурах. Применяется в соответствии с ГОСТ Р 50890 и IEC 60684.

Преимущества

• Высокий коэффициент усадки 2:1 - удобство при работе с разноразмерными проводами;
• Тонкая стенка после усадки - не увеличивает габариты сборки;
• Стойкость к температурным колебаниям - работает в суровых условиях;
• Чёрный цвет - не требует окраски, не выцветает на солнце;
• Совместима с большинством типов соединений - от пайки до клеммных колодок.

Ограничения применения

• Не рекомендуется использовать в средах с постоянным контактом с растворителями, бензином или маслами - возможна деформация материала;
• Не предназначен для длительного пребывания под прямыми солнечными лучами вне корпуса - хотя цвет не выгорает, УФ-излучение со временем снижает эластичность;
• Не заменяет основную изоляцию кабеля - применяется только как дополнительная защита соединений;
• Не рассчитана на напряжение выше 1000 В - для высоковольтных систем требуется специальная изоляция.

Примеры использования

• Изоляция пайки в печатных платах радиоэлектронных устройств;
• Закрытие клеммных соединений в щитах управления IEK;
• Маркировка проводов в автомобиле - например, обозначение цепей освещения или питания;
• Герметизация соединений в уличном освещении или на производстве с влажностью;
• Обмотка многожильных кабелей перед установкой в каналы или кабель-каналы.

Практические советы

• Выбирайте длину с запасом - минимум 2–3 см за пределами соединения, чтобы избежать неплотного прилегания;
• Если трубка плохо садится - проверьте температуру фена; слишком низкая - не вызывает усадки, слишком высокая - оплавляет материал;
• Для точной маркировки можно комбинировать с термоусадочными буквами или этикетками;
• Артикул udr10-022-011-001-k02-g - один из вариантов исполнения от GENERICA; аналогичные продукты от IEK имеют те же параметры, но могут отличаться по качеству полимера;
• Хранить в сухом месте, избегая перегрева - при температуре выше +40 C возможна частичная усадка.
