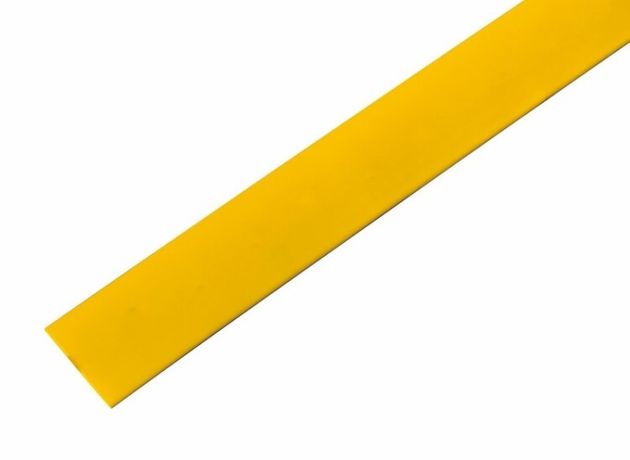

Термоусаживаемая трубка 22,0 11,0 мм, желтая, упаковка 10 шт. по 1 м, REXANT - 22-2002 MEET

Термоусаживаемая трубка 22,0 / 11,0 мм, желтая, упаковка 10 шт. по 1 м от REXANT - это тонкостенный изоляционный материал на основе полиолефина с коэффициентом усадки 2:1, подходящий для защиты и маркировки электрических соединений, кабелей и проводов в условиях широкого температурного диапазона.

Назначение и область применения

Термоусаживаемая трубка 22,0 / 11,0 мм, желтая, упаковка 10 шт. по 1 м используется для:

• восстановления повреждённой изоляции кабелей и проводов;
• герметизации электрических соединений от влаги, пыли и химических воздействий;
• бандажирования пучков проводов для удобства сборки и фиксации;
• цветовой маркировки цепей, фаз, полярности или функциональных групп;
• создания антикоррозийных защитных слоёв на металлических элементах.

Подходит для применения в электрооборудовании, панелях управления, автопроме, судостроении, промышленных станках и системах автоматизации.

Технические характеристики

• Диаметр до усадки: 22 мм - позволяет надевать на крупные соединения, клеммы, разъёмы.
• Диаметр после усадки: 11 мм - плотно облегает поверхность, обеспечивая механическую и электрическую защиту.
• Коэффициент усадки: 2:1 - равномерная усадка без складок и воздушных пузырей при правильном нагреве.
• Толщина стенки после усадки: 0,8 мм - оптимальна для компактных монтажей, не создаёт лишнего объема.
• Материал: полиолефин - эластичный, долговечный, устойчив к старению.
• Состав: безгалогеновый - при возгорании не выделяет токсичных газов, соответствует требованиям экологической безопасности.
• Рабочая температура: от –40 C до +125 C - сохраняет свойства в суровых климатических условиях.
• Рабочее напряжение: 600 В - рассчитана на использование в сетях переменного и постоянного тока до этого значения.
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляция даже при минимальной толщине.
• Удельное электрическое сопротивление: 10¹⁴ Ом·см - исключает утечки тока.
• Прочность на растяжение: ≥10,4 МПа - устойчива к механическим нагрузкам.
• Относительное удлинение при разрыве: ≥200% - сохраняет эластичность даже после усадки.
• Поперечное сечение: 94,99–379,94 мм2 - подходит для кабелей сечением до ~380 мм2.
• Цвет: жёлтый - хорошо виден, удобен для цветового кодирования.
• Возможность маркировки: да - можно использовать маркеры, этикетки, термопечать.
• Соответствие стандартам: UL - сертифицирована по американскому стандарту безопасности.

Совместимость и монтаж

Термоусаживаемая трубка 22,0 / 11,0 мм, желтая, упаковка 10 шт. по 1 м совместима с любыми кабелями и проводами, диаметр которых до усадки не превышает 22 мм. После нагрева она плотно обжимает поверхность, формируя монолитную изоляцию.

Рекомендации по монтажу:

• Перед установкой удалите заусенцы, острые края и грязь с поверхности кабеля.
• Наденьте трубку на участок, требующий изоляции, так чтобы она перекрывала зону соединения минимум на 10–15 мм с каждой стороны.
• Нагревайте равномерно, начиная с одного конца, используя термофен или газовую горелку REXANT - это гарантирует однородную усадку.
• Не допускайте перегрева: при температуре выше 150 C возможна деформация или прожиг материала.
• После усадки проверьте целостность изоляции - трубка должна полностью облегать поверхность без вздутий.

Безопасность и стандарты

• Соответствует стандарту UL - подтверждает соответствие требованиям безопасности США.
• Не поддерживает горение: при удалении источника пламени самозатухает.
• Безгалогеновая формула снижает риск образования ядовитых паров при пожаре - важное преимущество для закрытых помещений и людных объектов.
• Работает в широком температурном диапазоне - не трескается на холоде и не мягчеет при нагреве.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для различных диаметров кабелей.
• Тонкостенная конструкция экономит место в панелях и корпусах.
• Жёлтый цвет легко отличим - идеален для быстрой идентификации цепей.
• Стойкость к УФ-излучению, маслам, растворителям и влаге продлевает срок службы.
• Легко маркируется - можно нанести номера, метки, символы прямо на поверхность.
• Гарантийный срок эксплуатации и хранения - 7 лет, что говорит о стабильности качества.

Ограничения применения

• Не применяется для изоляции соединений под напряжением более 600 В - требуется применение материалов с большей электрической прочностью.
• Не рекомендуется для длительного контакта с открытым пламенем или поверхностями свыше 125 C - возможна потеря механических свойств.
• Не заменяет силовые изоляторы или кабельные муфты для высоковольтных линий.
• При использовании на кабелях с большим радиусом изгиба (менее 5×диаметра) возможны микротрещины - соблюдайте минимальный радиус изгиба.
• Не следует применять в средах с постоянным давлением воды - для таких задач нужны герметичные муфты, а не просто термоусаживаемые трубки.

Примеры использования

• Изоляция соединений между кабелями в распределительных щитах.
• Защита клеммных колодок на промышленных контроллерах.
• Маркировка фаз L1/L2/L3/N в трёхфазных системах - жёлтый цвет часто используется для фазы L1.
• Обработка мест прокладки кабелей в автомобилях - защита от вибраций и влаги.
• Закрытие торцов многожильных проводов перед запайкой или обжимом.

Практические советы

• Выбирая трубку, убедитесь, что внешний диаметр вашего кабеля или соединения меньше 22 мм - иначе трубка не наденется.
• Для точной маркировки используйте термостойкие маркеры - обычные чернила могут стираться при нагреве.
• Храните в сухом месте при комнатной температуре - не подвергайте длительному воздействию прямого солнечного света.
• При работе с несколькими трубками - отмеряйте нужную длину заранее, чтобы избежать перерасхода.
• Если трубка плохо садится - возможно, недостаточно прогрета; попробуйте медленнее двигать феном вдоль всей длины.
• Артикулы 22-2002 и etm22-2002 - это один и тот же продукт от REXANT. Оба кода работают в каталогах.
