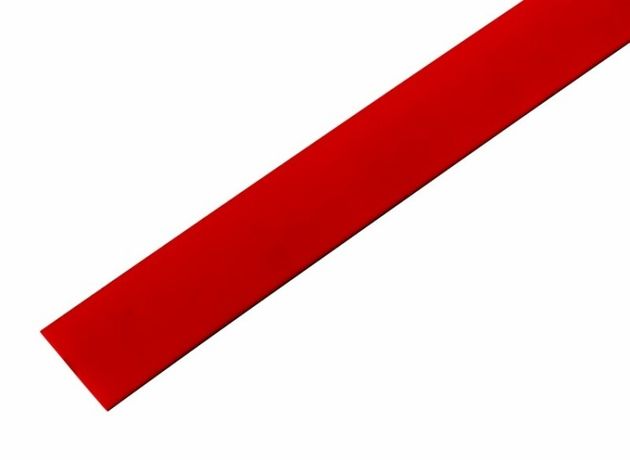

Термоусаживаемая трубка 22,0 11,0 мм, красная, упаковка 10 шт. по 1 м, REXANT - 22-2004 MEET

Термоусаживаемая трубка 22,0 / 11,0 мм, красная, упаковка 10 шт. по 1 м от REXANT - это тонкостенный изоляционный материал на основе полиолефина с коэффициентом усадки 2:1. Подходит для защиты электрических соединений, герметизации кабелей и маркировки проводов в условиях широкого температурного диапазона. Артикулы 22-2004 и etm22-2004 соответствуют требованиям UL и подходят для профессиональной электромонтажной практики.

Назначение и область применения

Термоусаживаемая трубка 22,0 / 11,0 мм, красная, упаковка 10 шт. по 1 м используется для:

• изоляции и восстановления повреждённой оболочки кабелей и проводов;
• герметизации электрических соединений от влаги, пыли и химических воздействий;
• бандажирования пучков проводов для удобства сборки и фиксации;
• цветовой маркировки цепей, фаз, полярности или функциональных групп;
• защиты металлических поверхностей от коррозии в агрессивных средах.

Подходит для применения в электрооборудовании, панелях управления, автомобильной и промышленной автоматике, где требуется надёжная изоляция и долговечность.

Технические характеристики

• Диаметр до усадки: 22 мм - позволяет легко одеть на крупные соединения, разъёмы или кабели.
• Диаметр после усадки: 11 мм - плотно облегает поверхность, исключая зазоры.
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве без деформаций.
• Толщина стенки после усадки: 0,8 мм - достаточна для механической защиты, но сохраняет гибкость.
• Материал: полиолефин - термостойкий, эластичный, устойчивый к старению.
• Рабочая температура: от –40 C до +125 C - работает в суровых климатических условиях.
• Рабочее напряжение: 600 В - подходит для сетей переменного и постоянного тока до этого значения.
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляционная способность.
• Удельное электрическое сопротивление: 10¹⁴ Ом·см - минимальный риск утечки тока.
• Прочность на растяжение: ≥10,4 МПа - выдерживает механические нагрузки при монтаже и эксплуатации.
• Относительное удлинение при разрыве: ≥200% - сохраняет целостность даже при изгибе.
• Состав: безгалогеновый - при горении не выделяет токсичных газов.
• Поперечное сечение: 94,99–379,94 мм2 - рассчитана на кабели сечением до ~380 мм2.
• Цвет: красный - стандартизирован для маркировки фаз A или положительной полярности.
• Соответствие стандартам: UL - сертифицирована для использования в США и странах, признающих этот стандарт.

Совместимость и монтаж

Термоусаживаемая трубка 22,0 / 11,0 мм, красная, упаковка 10 шт. по 1 м совместима с любыми кабелями и соединениями, диаметр которых до усадки не превышает 22 мм. После усадки она плотно обхватывает объекты диаметром до 11 мм.

Рекомендации по монтажу:

• Перед установкой очистите поверхность от грязи, масла и влаги.
• Наденьте трубку на кабель до места соединения - затем выполните соединение.
• Нагрейте равномерно с помощью термофена или газовой горелки REXANT - начинайте с одного конца, двигаясь к другому.
• Не используйте открытый пламя напрямую - это вызовет неравномерную усадку или оплавление.
• При необходимости маркировки применяйте этикетки или маркер, совместимые с полиолефином - поверхность хорошо принимает печать.

Безопасность и стандарты

• Соответствует стандарту UL - гарантирует соответствие требованиям безопасности в North America.
• Состав без галогенов снижает риск образования ядовитых паров при перегреве или пожаре.
• Не поддерживает горение - самозатухающая при удалении источника огня.
• Рабочее напряжение 600 В соответствует классу защиты для бытовых и промышленных систем.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям.
• Широкий температурный диапазон - надёжна как в холодном ангаре, так и рядом с нагревательными элементами.
• Легко маркируется - цветовая идентификация ускоряет обслуживание и диагностику.
• Стойкость к УФ-излучению и химическим веществам - продлевает срок службы в сложных условиях.
• Гарантийный срок эксплуатации и хранения - 7 лет, что выше среднего для аналогичных продуктов.

Ограничения применения

• Не предназначен для использования в условиях длительного контакта с открытым пламенем или сверхвысокими температурами (>125 C).
• Не рекомендуется применять там, где возможны значительные механические удары или абразивное трение - хотя прочность хорошая, она не заменяет бронированные рукава.
• При использовании на кабелях с диаметром более 22 мм потребуется использование другой модели - данная трубка просто не наденется.
• Не является водонепроницаемой конструкцией в режиме постоянного погружения - хоть IP67 достигается при правильной усадке, но не гарантировано в условиях давления воды.

Примеры использования

• Защита спайки двух медных проводов в распределительной коробке.
• Маркировка фаз L1, L2, L3 в трёхфазной сети - красный цвет указывает на первую фазу.
• Изолирование клемм аккумулятора в автомобиле для предотвращения КЗ.
• Обработка мест прохода кабеля через металлические корпуса - предотвращает перетирание и попадание влаги.
• Герметизация соединений в уличных светильниках или на производстве с повышенной влажностью.

Практические советы

• Выбирая трубку, всегда проверяйте диаметр кабеля до усадки - он должен быть меньше 22 мм, чтобы трубка свободно надевалась.
• При работе в холоде (ниже 0 C) прогрейте трубку перед надеванием - материал становится жестче и труднее растягивается.
• Не экономьте на тепле - недостаточно нагретая трубка даёт неравномерную усадку и образует воздушные пузыри внутри.
• Храните в сухом месте при комнатной температуре - не допускайте прямого солнечного света и перепадов температур.
• Упаковка содержит 10 отрезков по 1 метру - достаточно для нескольких проектов; отмеряйте нужную длину заранее, чтобы не резать лишнее.
