Трубка термоусаживаемая ТТУ нг-LS 25/12.5 красная 50 м/упак | UDRS-D25-50-K04 IEK

Трубка термоусаживаемая ТТУ нг-LS 25/12.5 красная 50 м от IEK предназначена для изоляции и защиты соединений проводов, кабелей и других элементов. Благодаря коэффициенту усадки 2:1 и тонкостенной конструкции, она плотно облегает поверхность после нагрева, обеспечивая надёжную герметизацию. Продукт соответствует требованиям безопасности и подходит для использования в электроустановках с рабочей температурой от -55 до +125 C.

Назначение и область применения

Трубка термоусаживаемая ТТУ нг-LS 25/12.5 красная 50 м используется для:

• изоляции электрических соединений, опрессованных контактов и клемм;
• защиты кабельных жил от механических повреждений, влаги и химических воздействий;
• маркировки проводов и кабелей по цветовой системе (красный цвет - часто применяется для фазы L);
• уплотнения мест прохода кабеля через корпуса, щиты и другие конструкции.

Подходит для установки в распределительных щитах, на производственных линиях, в транспорте, энергообъектах и бытовых устройствах. Материал не содержит галогенов - при возгорании не выделяет токсичных газов.

Технические характеристики

• Тип: термоусаживаемая трубка из полиэтилена
• Коэффициент усадки: 2:1 (диаметр уменьшается в два раза при нагреве)
• Диаметр до усадки: 25 мм
• Диаметр после усадки: 12.5 мм
• Толщина стенки после усадки: 0,9 мм
• Рабочая температура: от -55 C до +125 C
• Цвет: красный
• Исполнение: тонкостенная - позволяет использовать на компактных участках без увеличения габаритов
• Поперечное сечение кабеля: до 24 мм2 - рекомендовано для медных жил этого сечения

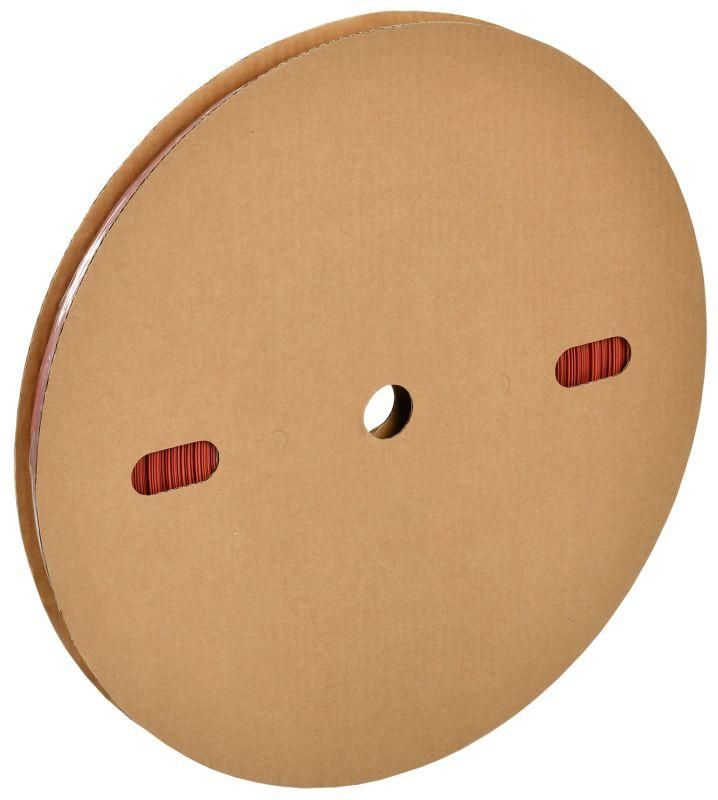

• Длина бухты: 50 метров
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Трубка термоусаживаемая ТТУ нг-LS 25/12.5 красная 50 м совместима с любыми проводниками, имеющими внешний диаметр до 25 мм перед усадкой. После нагрева плотно обволакивает поверхность, даже с неровностями.

Как монтировать:

1. Наденьте трубку на кабель до места соединения - предварительно, до пайки или опрессовки.
2. Выполните соединение, затем переместите трубку так, чтобы она покрывала место соединения полностью.
3. Равномерно прогрейте поверхность феном (температура 110–130 C) - начинайте с центра, двигаясь к краям.
4. Не перегревайте - материал может деформироваться или потрескаться.

Посадочный диаметр 25 мм позволяет работать с большинством силовых и контрольных кабелей. Учитывайте, что после усадки внутренний диаметр составит 12,5 мм - не используйте для объектов крупнее этого значения.

Безопасность и стандарты

Трубка термоусаживаемая ТТУ нг-LS 25/12.5 красная 50 м выполнена по нормам, обеспечивающим самозагасание пламени (нг-LS - “не поддерживающий горение, малый уровень дымо- и газовыделения”). Соответствует требованиям ГОСТ Р 50800 и IEC 60684-2. Подходит для применения в помещениях с повышенными требованиями к пожарной безопасности - офисах, жилых домах, метро, больницах.

Преимущества

• Высокая степень усадки (2:1) - обеспечивает плотное прилегание даже к неровным поверхностям.
• Тонкая стенка (0,9 мм) - минимизирует объем изоляции, важна при ограниченном пространстве.
• Отсутствие галогенов - безопасна при возможном возгорании, не образует едких паров.
• Стойкость к широкому диапазону температур - работает в условиях холодного климата и нагретых шкафах.
• Яркий красный цвет - удобен для цветового кодирования фазных проводов.

Ограничения применения

• Не предназначен для постоянного пребывания под прямыми солнечными лучами - УФ-лучи снижают долговечность материала.
• Не следует применять там, где требуется высокая механическая прочность - например, в местах частого изгиба или трения; лучше комбинировать с бронированной оболочкой.
• Не рассчитана на длительное погружение в жидкости - хотя защищает от влаги, не является водонепроницаемой оболочкой для подводных соединений.
• Не подходит для изоляции кабелей с диаметром более 25 мм до усадки - трубка просто не сможет надеться.

Примеры использования

• Изолирование клемм в автоматическом выключателе внутри щита управления.
• Защита спайки между двумя кабелями в системе освещения.
• Маркировка фазы L в трехфазной сети - красный цвет стандартизирован для этой функции.
• Закрытие входа кабеля в металлический корпус оборудования для исключения попадания пыли и влаги.
• Обмотка провода в пультах управления, станках ЧПУ, конвейерах.

Практические советы

• Перед использованием проверьте, что диаметр кабеля или соединения не превышает 25 мм - иначе трубка не наденется.
• Для равномерной усадки используйте тепловую пушку с регулируемой температурой - обычный фен тоже подойдет, но требует осторожности.
• Не протягивайте трубку по острым краям - есть риск порвать её до нагрева.
• Храните в сухом месте, избегая перегрева и прямого света - сохраняет эластичность и цвет.
• На одной бухте 50 м можно изолировать около 100–150 соединений среднего размера - экономично для масштабных проектов.
