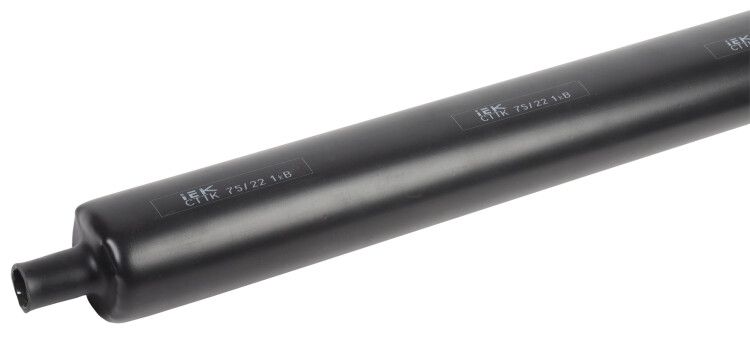

Термоусаживаемая трубка СТТК 75/22 3:1 черная с клеем 1 м/упак | UMR-A2-75-22-31-K02 IEK

Термоусаживаемая трубка СТТК 75/22 3:1 черная с клеем 1 м от IEK предназначена для герметичной изоляции и защиты силовых кабельных соединений. Благодаря клеевому слою и коэффициенту усадки 3:1, трубка надежно закрывает крупные соединения, обеспечивая защиту от влаги, пыли и механических повреждений.

Назначение и область применения

Термоусаживаемая трубка СТТК 75/22 3:1 черная с клеем 1 м используется для герметизации и электроизоляции соединений силовых кабелей с различными видами изоляции: бумажной маслопропитанной, пластмассовой и сшитым полиэтиленом. Подходит для работы на напряжения до 1000 В. Применяется в распределительных устройствах, кабельных муфтах, на ответвлениях, в местах заделки концов кабеля, а также для защиты соединений в условиях повышенной влажности, запыленности или открытого монтажа.

Технические характеристики

• Тип: термоусаживаемая трубка с клеевым слоем
• Коэффициент усадки: 3:1 - при нагреве диаметр уменьшается в три раза
• Диаметр до усадки: 75 мм - позволяет охватывать крупные кабельные соединения
• Диаметр после усадки: 22 мм - плотно облегает основание после тепловой обработки
• Толщина стенки после усадки: 1 мм - достаточна для механической прочности и изоляции
• Материал: полиолефин - устойчив к химическим воздействиям, не выделяет токсинов при нагреве
• Цвет: черный - подавляет световое старение, подходит для внешней установки
• Рабочая температура: от –40 C до +110 C - сохраняет свойства в широком диапазоне климатических условий
• Исполнение: среднестенная - баланс между гибкостью и прочностью
• Способ монтажа: термоусадка - требует равномерного нагрева феном
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Термоусаживаемая трубка СТТК 75/22 3:1 черная с клеем 1 м совместима с кабелями, имеющими суммарный диаметр до 75 мм перед усадкой. После нагрева она плотно обтягивает соединение, образуя монолитную оболочку. Для монтажа требуется термофен с регулируемой температурой (не менее 120–150 C). Нагрев следует начинать с центра и двигаться к краям, чтобы избежать образования воздушных пузырей. Клеевой слой активируется при температуре выше 80 C и обеспечивает герметичность даже на шероховатых поверхностях. Не рекомендуется использовать для многожильных кабелей с острыми кромками - возможны пробоины.

Безопасность и стандарты

Трубка соответствует требованиям к изоляционным материалам для электротехнических устройств. Материал полиолефин не поддерживает горение и не содержит галогенов, что снижает риск выделения токсичных веществ при перегреве. Герметизация достигается за счет термоплавкого клея, который не разрушается при нормальных рабочих нагрузках. Соответствие стандартам IEC 60684-2 и GOST R 50951-2006 подтверждается сертификатами производителя IEK.

Преимущества

• Абсолютная герметичность благодаря клеевому слою - исключает попадание влаги и пыли
• Высокий коэффициент усадки 3:1 - позволяет работать с большими диаметрами без необходимости подбора точного размера
• Стойкость к экстремальным температурам - работает в холодных регионах и в помещениях с высокой температурой
• Простота монтажа - не требует специального инструмента кроме термофена
• Долговечность - гарантия 3 года, реальный срок службы превышает 15 лет при правильном монтаже

Ограничения применения

• Не подходит для постоянного погружения в воду - не является водонепроницаемой муфтой для подводных соединений
• Не рекомендуется применять на кабелях с острыми металлическими элементами (например, бронированные кабели без предварительной подготовки краев)
• Не предназначен для использования в качестве замены полноценной кабельной муфты в высоковольтных сетях (>1000 В)
• При температуре выше 110 C возможна деформация - не использовать рядом с источниками сильного тепла (печи, нагревательные элементы)

Примеры использования

• Закрытие соединений двух кабелей 3×95 мм2 в распределительной коробке
• Защита оконцевания кабеля на входе в щитовую
• Изоляция ответвлений в кабельной трассе на промышленном участке
• Герметизация места перехода кабеля через стену в сыром помещении
• Обработка конца кабеля перед установкой в землю (в сочетании с другими мерами защиты)

Практические советы

• Перед монтажом проверьте, что диаметр кабельного соединения не превышает 75 мм - иначе трубка не сможет полностью охватить его
• Подготовьте место: удалите острые кромки, зачистите поверхность, убедитесь, что нет влаги
• Нагревайте равномерно - используйте термофен с круговым движением, не фиксируйте пламя на одном месте
• После усадки проверьте герметичность: если клей просочился по краям - всё сделано правильно; если клей не проявился - возможно, недостаточно температуры
• Храните трубку в сухом месте, избегайте длительного воздействия УФ-лучей - хотя черный цвет частично защищает, долгое пребывание на солнце снижает эластичность
