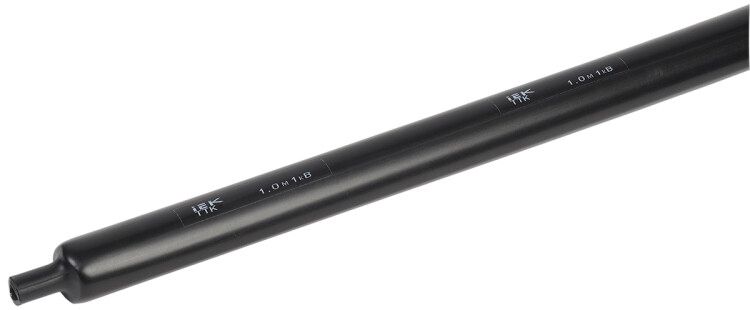

Термоусаживаемая трубка ТТК 13/4 4:1 черная с клеем 1 м | UMR-A3-13-4-41-K02 IEK

Трубка термоусаживаемая толстостенная ТТК 13/4 4:1 с клеевым слоем черная 1 м от IEK предназначена для герметичной изоляции и защиты электрических соединений. Благодаря клеевому слою и коэффициенту усадки 4:1, она надежно закрывает кабельные стыки даже в условиях повышенной влажности и вибраций.

Назначение и область применения

Трубка термоусаживаемая толстостенная ТТК 13/4 4:1 с клеевым слоем черная 1 м используется для изоляции и герметизации соединений силовых кабелей с различными видами изоляции: бумажной маслопропитанной, пластмассовой и сшитым полиэтиленом. Подходит для работ на напряжении до 1000 В. Клеевой слой обеспечивает плотное прилегание к поверхности, предотвращая попадание влаги, пыли и химических агрессивных сред. Часто применяется в распределительных устройствах, кабельных колодцах, на промышленном оборудовании и в системах автоматизации.

Технические характеристики

• Диаметр до усадки: 13 мм
• Диаметр после усадки: 4 мм
• Коэффициент усадки: 4:1
• Толщина стенки после усадки: 2,4 мм
• Материал: полиолефин
• Тип: термоусаживаемая трубка с клеевым слоем
• Цвет: черный
• Рабочая температура: от –40 C до +110 C
• Содержание галогенов: да
• Гарантийный срок: 3 года
• Длина: 1 метр
• Способ монтажа: нагрев тепловым феном

Совместимость и монтаж

Трубка термоусаживаемая толстостенная ТТК 13/4 4:1 с клеевым слоем черная 1 м совместима с кабелями и жилами, внешний диаметр которых не превышает 13 мм до усадки. После нагрева трубка сужается до 4 мм, плотно обтягивая соединение. Для монтажа требуется тепловой фен - обычная горелка или зажигалка не подходят: они вызывают перегрев и повреждают материал. Нагрев следует равномерно распределять по всей длине, начиная с центра и двигаясь к краям, чтобы избежать образования воздушных пузырей. Клеевой слой активируется при температуре около 95–120 C и вытесняет воздух, образуя сплошной водонепроницаемый барьер.

Безопасность и стандарты

Трубка соответствует требованиям к изоляционным материалам для электромонтажа. Однако содержит галогены - при возгорании возможна выработка токсичных газов. Поэтому не рекомендована для установки в замкнутых помещениях с постоянным пребыванием людей (например, в жилых зонах, кабельных каналах офисов). Для открытых и промышленных объектов - безопасна. Гарантия производителя IEK составляет 36 месяцев при соблюдении условий эксплуатации.

Преимущества

• Высокая степень герметизации благодаря клеевому слою - исключает проникновение влаги и пыли
• Устойчивость к широкому диапазону температур - работает в холодных и жарких условиях
• Плотная усадка с коэффициентом 4:1 - подходит для кабелей с большими допусками по диаметру
• Увеличенная толщина стенки (2,4 мм после усадки) - усиливает механическую прочность
• Черный цвет - снижает влияние УФ-излучения, подходит для наружного монтажа

Ограничения применения

• Не использовать в местах с открытым пламенем или высокой вероятностью возгорания
• Запрещено применять в помещениях с требованием к негалогенной изоляции (например, метро, больницы, эвакуационные пути)
• Не подходит для многожильных кабелей с диаметром более 13 мм до усадки - риск неполной усадки
• Не рассчитана на длительное воздействие растворителей, кислот и щелочей - материал не химически стойкий

Примеры использования

• Изоляция ответвлений в кабельных муфтах на ЛЭП
• Защита соединений в частных домах при подводке питания от столба
• Герметизация клеммных соединений в промышленных пультах управления
• Обмотка кабельных входов в шкафы распределительные (ЩР, ЩО)
• Изоляция концов кабелей перед заделкой в бетонные основания

Практические советы

• Перед монтажом проверьте, что диаметр кабеля до усадки не превышает 13 мм - иначе трубка не сможет полностью обхватить соединение
• Используйте только тепловой фен с регулировкой температуры; избегайте локального перегрева - это приведёт к оплавлению и потере герметичности
• При работе в сырых условиях - протестируйте герметичность после усадки: продувка с помощью компрессора под давлением 0,2–0,3 бар покажет наличие микротрещин
• Храните в сухом месте, избегая прямого солнечного света - хотя черный цвет защищает от УФ, долгое воздействие снижает эластичность материала
• Для длинных участков используйте несколько отрезков с нахлёстом 15–20 мм - так повысится надёжность герметизации
