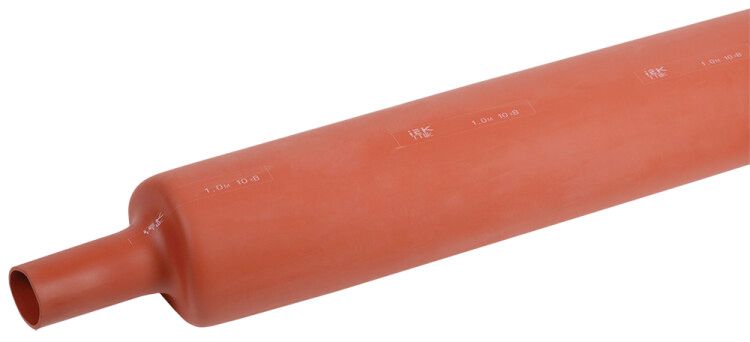

Термоусаживаемая трубка ТТШс 19/6 10 кВ 2,5:1 красная (15м) | UMB-T10-19-6-25-1-K04 IEK

Термоусаживаемая трубка ТТШс 19/6 10 кВ 2,5:1 красная (15м) от IEK предназначена для надёжной изоляции и защиты высоковольтных шин в электроустановках. Благодаря коэффициенту усадки 2,5:1 и прочному полиолефиновому материалу, она обеспечивает герметичное покрытие даже в условиях ограниченного пространства.

Назначение и область применения

Термоусаживаемая трубка ТТШс 19/6 10 кВ 2,5:1 красная (15м) используется для электрической изоляции и механической защиты медных и алюминиевых шин на напряжение до 10 кВ. Применяется на электрических подстанциях, внутри шкафов распределительных устройств, в ячейках КРУ и других компактных местах, где важно снизить риск короткого замыкания и повысить безопасность.

Технические характеристики

• Тип изделия: термоусаживаемая трубка
• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 19 мм - позволяет легко одеть на шины большего сечения
• Диаметр после усадки: 6 мм - плотно облегает токопроводящую часть
• Номинальное напряжение: 10 кВ - рассчитана на работу в сетях до 10 000 В
• Материал: полиолефин - устойчив к влаге, химическим веществам и старению
• Толщина стенки после усадки: 2,3 мм - обеспечивает достаточную изоляционную способность
• Исполнение: среднестенная - баланс между гибкостью и прочностью
• Цвет: красный - стандартизированная цветовая маркировка для фазы A
• Рабочая температура: от –40 C до +110 C - подходит для холодных и жарких помещений
• Срок службы: 30 лет - долговременная эксплуатация без потери свойств
• Длина: 15 метров - одна трубка покрывает несколько соединений

Совместимость и монтаж

Трубка совместима с медными и алюминиевыми шинами любого профиля, если их диаметр до усадки не превышает 19 мм. Монтаж выполняется с помощью теплового пушки или горелки - равномерный прогрев вызывает усадку, и трубка плотно обволакивает поверхность. Перед установкой необходимо зачистить шину от оксидов и грязи. Нельзя использовать трубку на острых кромках без предварительной защиты - возможны повреждения материала.

Безопасность и стандарты

Термоусаживаемая трубка ТТШс 19/6 10 кВ 2,5:1 красная (15м) соответствует требованиям ГОСТ 17675-87, что гарантирует соответствие нормам безопасности для высоковольтных систем. Материал не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокий коэффициент усадки 2,5:1 позволяет применять одну трубку на шинах разного диаметра
• Плотное прилегание исключает попадание влаги, пыли и коррозионных агентов
• Сохраняет эластичность при низких температурах - не трескается зимой
• Красный цвет соответствует цветовой маркировке фазы A - упрощает идентификацию
• Значительно снижает минимальные расстояния между фазами - экономит место в шкафах

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или сверхвысокими температурами выше 110 C
• Не рекомендуется для использования на шинах с острыми углами без закругления или защитных переходников - есть риск пробоя
• Не следует применять в качестве основной изоляции на напряжении выше 10 кВ - для 35 кВ требуются специальные модели
• Не подходит для наружной установки без дополнительной защиты от УФ-излучения

Примеры использования

• Изоляция фазных шин в ячейках КРУ-10 кВ на подстанциях
• Защита соединений между шинопроводами в распределительных щитах
• Герметизация ответвлений от главной шины в цеховых электрощитах
• Изолирование заземляющих шин в помещениях с повышенной влажностью

Практические советы

• Перед усадкой проверьте, чтобы шина была сухой и чистой - грязь или оксиды снижают адгезию
• Нагревайте трубку равномерно, начиная с середины и двигаясь к краям - так избегаются пузыри и перегрев
• При работе в tight-пространстве используйте насадку на пушку для точечного нагрева
• Остатки трубки можно отрезать - она не требует обязательного использования всей длины
• Для многократного монтажа запасайтесь несколькими трубками - один дефект при усадке требует замены
• Учитывайте посадочный диаметр 6 мм после усадки - он должен полностью закрывать токоведущую часть без зазора
