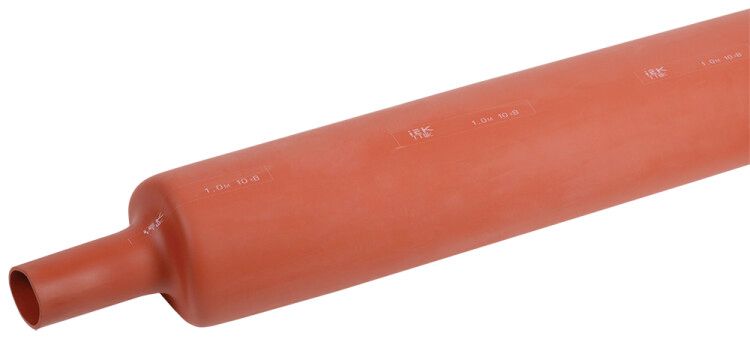

Термоусаживаемая трубка ТТШс 25/10 10 кВ 2,5:1 красная (15м) | UMB-T10-25-10-25-1-K04 IEK

Термоусаживаемая трубка ТТШс 25/10 10 кВ 2,5:1 красная (15м) от IEK предназначена для изоляции и защиты высоковольтных шин в электроустановках. Её основная задача - обеспечить надёжную электрическую изоляцию при минимальном занимаемом пространстве, особенно там, где плотная компоновка критична.

Назначение и область применения

Термоусаживаемая трубка ТТШс 25/10 10 кВ 2,5:1 красная (15м) используется для изоляции медных и алюминиевых шин в распределительных устройствах, силовых шкафах и на подстанциях. Применяется в системах на напряжение до 10 кВ, где важны безопасность, долговечность и компактность. Подходит для установок в закрытых помещениях с контролируемой средой - цехах, трансформаторных будках, ячейках КРУ.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 25 мм - позволяет легко одеть на шины большего сечения
• Диаметр после усадки: 10 мм - обеспечивает плотное прилегание к поверхности
• Номинальное напряжение: 10 кВ - рассчитана на работу в сетях до 10 000 В
• Материал: полиолефин - устойчив к влаге, химикатам и старению
• Толщина стенки после усадки: 2,3 мм - достаточна для изоляции и механической защиты
• Рабочая температура: от –40 C до +110 C - выдерживает экстремальные условия
• Цвет: красный - стандартизированная цветовая маркировка для фазных проводников
• Срок службы: 30 лет - при соблюдении условий эксплуатации
• Длина: 15 метров - одна бухта покрывает несколько точек соединений

Совместимость и монтаж

Трубка совместима с медными и алюминиевыми шинами любого профиля, если их диаметр до усадки не превышает 25 мм. Монтаж выполняется с помощью теплового пушки или газовой горелки - равномерный прогрев вызывает усадку, плотно обволакивая поверхность. Перед монтажом необходимо зачистить шину, удалить острые кромки и грязь. Нельзя использовать трубку на шинах с диаметром более 25 мм - она не сможет надёжно охватить поверхность даже после усадки.

Безопасность и стандарты

Термоусаживаемая трубка ТТШс 25/10 10 кВ 2,5:1 красная (15м) соответствует требованиям ГОСТ 17675-87. Обеспечивает класс изоляции, необходимый для работы в высоковольтных установках. Материал не поддерживает горение и не выделяет токсичных веществ при нормальном режиме эксплуатации.

Преимущества

• Высокая степень изоляции благодаря плотному прилеганию после усадки
• Защита от влаги, пыли, химических агрессивных сред и механических повреждений
• Сохраняет форму и прочность при перепадах температур
• Значительно снижает требуемые межфазные расстояния - экономит место в шкафах
• Не требует дополнительной герметизации или клея
• Долговечность - срок службы 30 лет без потери свойств

Ограничения применения

• Не предназначен для открытых наружных установок без дополнительной защиты от УФ-излучения
• Не рекомендуется применять на шинах с диаметром свыше 25 мм - риск неплотной усадки и пробоя
• Не следует использовать в местах постоянного контакта с открытым пламенем или источниками с температурой выше 110 C
• Не подходит для изоляции кабелей с жилами меньшего диаметра - слишком велика начальная толщина

Примеры использования

• Изоляция фазных шин в ячейках КРУ-10 кВ
• Герметизация соединений между шинами в распределительных щитах
• Защита контактных групп в силовых трансформаторных подстанциях
• Изолирование ответвлений от главной шины в цеховых электрощитах

Практические советы

• Перед монтажом проверьте, что шина имеет ровную поверхность - неровности препятствуют равномерной усадке
• Обрезайте трубку с запасом 10–15 мм - это позволит полностью закрыть края шины
• Нагревайте равномерно, двигаясь от середины к краям - так избегаются пузыри и неплотные участки
• При работе в условиях повышенной влажности используйте трубку только после полного просушивания шины
• Красный цвет - стандарт для фазы L1; для других фаз выбирайте другие цветовые исполнения
• Храните бухты в сухом месте, избегая прямого солнечного света - даже при длительном хранении свойства сохраняются
