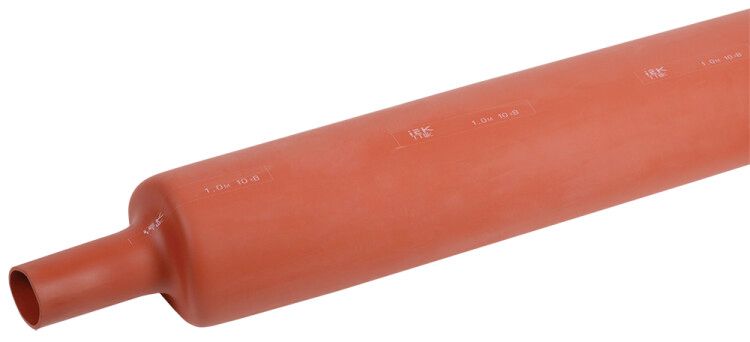

Термоусаживаемая трубка ТТШс 30/12 10 кВ 2,5:1 красная (15м) | UMB-T10-30-12-25-1-K04 IEK

Термоусаживаемая трубка ТТШс 30/12 10 кВ 2,5:1 красная (15м) от IEK предназначена для изоляции и защиты высоковольтных шин на подстанциях и в распределительных устройствах. Её основная задача - обеспечить надёжную электрическую изоляцию при минимальном занимаемом пространстве, особенно там, где плотная компоновка критична.

Назначение и область применения

Термоусаживаемая трубка ТТШс 30/12 10 кВ 2,5:1 красная (15м) используется для изоляции медных и алюминиевых шин в электроустановках напряжением до 10 кВ. Применяется на электрических подстанциях, внутри щитов распределительных устройств, в ячейках КРУ и других местах, где требуется защита токоведущих частей от коротких замыканий, влаги, пыли и химической коррозии. Подходит для установки в условиях ограниченного пространства, позволяя сократить межфазные и фазно-земельные зазоры.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 30 мм - позволяет легко одеть на шины большего сечения
• Диаметр после усадки: 12 мм - плотно облегает поверхность, исключая люфт
• Толщина стенки после усадки: 2,5 мм - достаточна для изоляции 10 кВ
• Номинальное напряжение: 10 кВ (10 000 В) - рассчитана на работу в сетях до этого уровня
• Материал: полиолефин - устойчив к старению, влаге и химическим воздействиям
• Рабочая температура: от –40 C до +110 C - подходит для холодных и жарких помещений
• Исполнение: среднестенная - баланс между прочностью и гибкостью
• Цвет: красный - стандартизированная цветовая маркировка для фазы A
• Длина: 15 метров - одна бухта покрывает несколько точек соединения
• Срок службы: 30 лет - долговременная эксплуатация без потери свойств

Совместимость и монтаж

Термоусаживаемая трубка ТТШс 30/12 10 кВ 2,5:1 красная (15м) совместима с медными и алюминиевыми шинами любого профиля, если их диаметр до усадки не превышает 30 мм. Монтаж выполняется с помощью теплового пушки или другого равномерного источника тепла. Нагрев начинается с одного конца, движение - плавное, чтобы избежать перегрева и образования пузырей. После усадки трубка плотно обволакивает шину, образуя герметичную изоляционную оболочку. Для работы необходима температура нагрева около 120–130 C. Не используйте открытый пламя - риск повреждения материала.

Безопасность и стандарты

Термоусаживаемая трубка ТТШс 30/12 10 кВ 2,5:1 красная (15м) соответствует требованиям ГОСТ 17675-87, что гарантирует соответствие нормам безопасности для высоковольтной изоляции. Материал не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Цветная маркировка (красный) соответствует принятой системе обозначения фаз в трёхфазных сетях.

Преимущества

• Высокая степень изоляции при малых габаритах - идеальна для плотной компоновки шин
• Стойкость к влаге, пыли и химикатам - продлевает срок службы оборудования
• Гибкость перед усадкой и жёсткость после - удобство монтажа и надёжность фиксации
• Долгий срок службы - 30 лет без необходимости замены
• Цветовая маркировка снижает вероятность ошибок при сборке и обслуживании

Ограничения применения

• Не предназначен для использования вне закрытых помещений - не имеет IP-защиты и не рассчитан на прямое воздействие осадков
• Не следует применять на шинах с диаметром более 30 мм - трубка не сможет полностью охватить поверхность
• Запрещено использовать при температуре выше +110 C - материал начнёт деформироваться
• Не рекомендуется для многократного демонтажа - после усадки трубка становится жёсткой и не восстанавливает первоначальные размеры

Примеры использования

• Изоляция фазных шин в ячейках КРУ-10 кВ на подстанциях
• Защита соединений между шинопроводами в цеховых распределительных пунктах
• Обмотка выводов силовых трансформаторов в закрытых камерах
• Изолирование ответвлений от главной шины в щитах управления

Практические советы

• Перед монтажом проверьте диаметр шины - он должен быть меньше 30 мм, иначе трубка не наденется
• При работе с несколькими трубками на одной шине оставляйте зазор 5–10 мм между участками - это предотвратит перегрев при нагреве
• Используйте термофен с регулировкой температуры - равномерный прогрев важнее скорости
• После усадки проверьте целостность оболочки: нет ли трещин, вздутий или недогретых зон
• Храните бухты в сухом месте, избегая прямого солнечного света - даже при длительном хранении свойства сохраняются
