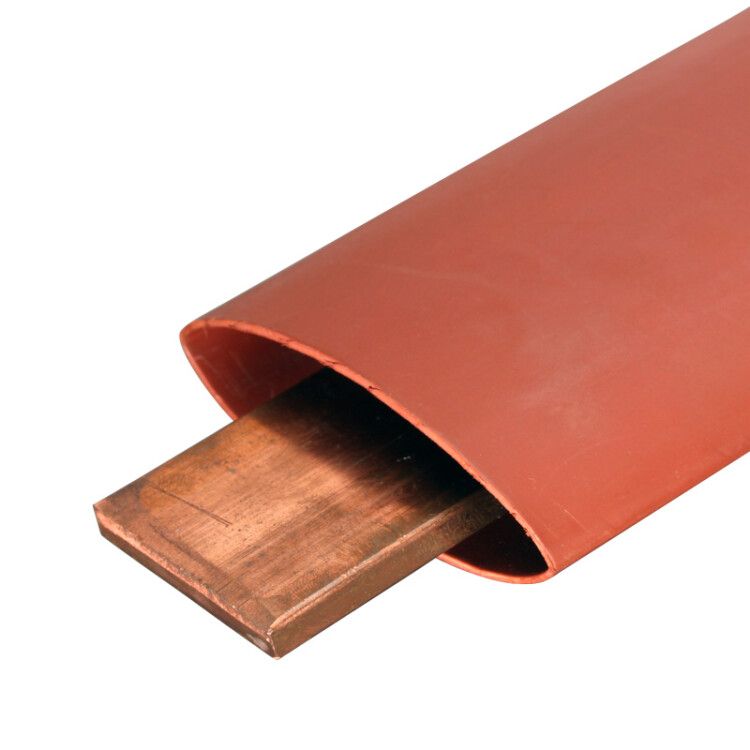

Трубка термоусаживаемая ТТШ-10-30/12 | 73720 КВТ

Трубка термоусадочная ТТШ-10-30/12 красная (10 м) от КВТ предназначена для надежной изоляции шин в распределительных устройствах и на подстанциях. Благодаря высокой электрической прочности и устойчивости к внешним воздействиям, эта трубка обеспечивает безопасную работу оборудования даже в сложных условиях. Артикул 73720 соответствует требованиям ТУ 2291-049-97284872-2012.

Назначение и область применения

Трубка термоусадочная ТТШ-10-30/12 красная (10 м) используется для изоляции медных и алюминиевых шин в электротехнических шкафах, распределительных устройствах и на подстанциях. Подходит как для внутренней, так и для наружной установки. Применяется там, где требуется повышенная защита от короткого замыкания, химической коррозии и воздействия живых существ - например, в щитовых помещениях, где есть риск попадания птиц или грызунов.

Технические характеристики

• Диаметр до усадки: 30 мм
• Диаметр после усадки: 12 мм
• Толщина стенки после усадки: 3,7 мм
• Коэффициент усадки: 2,5:1 (материал сжимается в 2,5 раза при нагреве)
• Рабочее напряжение: 10 кВ
• Материал: полиолефин, безгалогенный (не выделяет токсичные вещества при возгорании)
• Температура эксплуатации: от –55 C до +125 C
• Цвет: красный
• Длина: 10 метров
• Стандарт: ТУ 2291-049-97284872-2012
• Устойчивость: к трекингу, ультрафиолетовому излучению и химическим агрессивным средам

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-30/12 красная (10 м) монтируется методом термоусадки - равномерный нагрев с помощью теплового фена. Для работы рекомендуются:

• Высокотемпературные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки КВТ

Перед монтажом необходимо проверить, чтобы поверхность шины была чистой и сухой. Нагрев следует проводить равномерно, начиная с центра и двигаясь к краям, чтобы избежать образования воздушных пузырей. Если для одной шины подходят две трубки - выбирают большую по исходному диаметру (30 мм), чтобы обеспечить плотное прилегание после усадки.

Безопасность и стандарты

Трубка термоусадочная ТТШ-10-30/12 красная (10 м) изготовлена из безгалогенного полиолефина, что снижает опасность выделения ядовитых газов при перегреве или пожаре. Соответствует нормативу ТУ 2291-049-97284872-2012. Электрическая прочность рассчитана на 10 кВ, что делает её пригодной для использования в системах среднего напряжения. Устойчивость к трекингу предотвращает образование поверхностных электрических пробоев.

Преимущества

• Обеспечивает герметичную изоляцию шин, защищая от влаги, пыли и механических повреждений
• Сокращает минимальное расстояние между фазами - позволяет компактнее проектировать шкафы и распределительные устройства
• Не содержит галогенов - экологически безопасна, соответствует современным требованиям пожарной безопасности
• Устойчива к УФ-излучению - сохраняет свойства при длительном нахождении на открытом воздухе
• Высокая механическая прочность после усадки - защищает от случайных контактов и ударов

Ограничения применения

Трубка термоусадочная ТТШ-10-30/12 красная (10 м) не предназначена для использования в качестве основной изоляции в высоковольтных кабельных соединениях выше 10 кВ. Не применяется для защиты проводов с малым сечением - она оптимизирована именно для шин. Также не рекомендуется использовать при температурах ниже –55 C или выше +125 C - возможна потеря эластичности или деформация материала.

Примеры использования

• Изоляция фазных шин в КРУ и ЯЯК на подстанциях 6–10 кВ
• Защита шин в силовых щитах промышленных предприятий
• Изолирование контактных групп в распределительных пунктах на открытых площадках
• Экстренная ремонтная изоляция поврежденных участков шин в действующих электроустановках

Практические советы

• Выбирая размер, ориентируйтесь на максимальный диаметр шины перед усадкой - лучше взять трубку с запасом, чем слишком tight-подгонку
• При работе на открытом воздухе используйте только трубки с УФ-защитой - такие как ТТШ-10-30/12
• Не допускайте перегрева: при превышении температуры материал может потрескаться или потерять форму
• Храните в сухом месте, избегая прямого солнечного света - даже с УФ-защитой долгий exposure снижает срок службы
• Артикул 73720 совместим с аналогами BPTM (Raychem) и BBI (3M) - можно использовать как замену при необходимости
