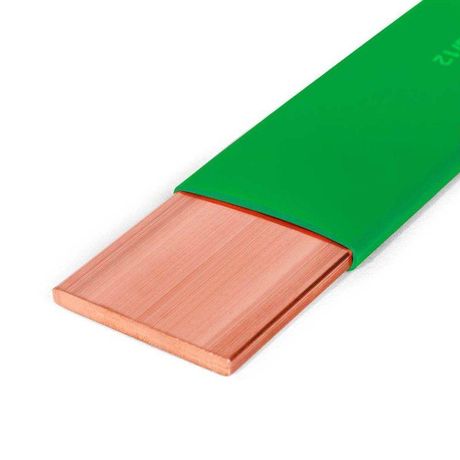

Трубка термоусаживаемая ТТШ-10-30/12 зеленая | 84893 КВТ

Трубка термоусадочная ТТШ-10-30/12 зеленая от КВТ предназначена для изоляции и защиты токоведущих шин в распределительных устройствах и на подстанциях. Благодаря коэффициенту усадки 2.5:1 и рабочему напряжению 10 кВ, она обеспечивает надежную электроизоляцию даже в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Назначение и область применения

Трубка термоусадочная ТТШ-10-30/12 зеленая используется для изоляции медных и алюминиевых шин в электротехнических шкафах, распределительных устройствах и на подстанциях. Применяется как внутри помещений, так и на открытых площадках. Подходит для защиты от коротких замыканий, вызванных попаданием птиц или мелких животных, а также для предотвращения химической коррозии металлических элементов. Цвет зеленый соответствует стандартной цветовой маркировке фазы.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 30 мм
• Диаметр после усадки: 12 мм
• Коэффициент усадки: 2.5:1
• Материал: полиолефин (PEX), без галогенов
• Толщина стенки после усадки: 2 мм
• Рабочая температура: от –55 C до +125 C
• Рабочее напряжение: 10 кВ
• Цвет: зеленый
• Устойчивость: к ультрафиолетовому излучению, химическим веществам

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-30/12 зеленая совместима со шинами диаметром до 12 мм после усадки. Для монтажа требуется равномерный нагрев поверхности. Рекомендуются следующие инструменты:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки КВТ

При выборе размера, если подходят две трубки - предпочтение следует отдавать большей по начальному диаметру (30 мм), чтобы обеспечить плотное прилегание без растяжения материала.

Безопасность и стандарты

Материал полиолефин без галогенов (HF) снижает выделение токсичных газов при возгорании, что повышает безопасность в закрытых помещениях. Соответствует требованиям к изоляционным материалам для высоковольтного оборудования. Рабочее напряжение 10 кВ подтверждает соответствие нормам для средневольтных систем.

Преимущества

• Высокая электрическая прочность - защищает от пробоя даже при механическом контакте с другими проводниками
• Уменьшение расстояния между фазами - позволяет компактнее располагать шины и сокращать габариты шкафа
• Стойкость к УФ-излучению - сохраняет целостность при наружной установке
• Экологичность - отсутствие галогенов делает ее безопасной для людей и окружающей среды
• Защита от внешних факторов - препятствует коррозии, влаге, пыли и случайным контактам

Ограничения применения

• Не применяется для изоляции проводов с диаметром более 12 мм после усадки - возможен недостаточный контакт и риск отслоения
• Не рекомендуется использовать в местах постоянного трения или механического давления - материал не предназначен для нагрузок на растяжение
• Требуется точный контроль температуры при монтаже - перегрев может привести к оплавлению или деформации
• Не подходит для применений выше 125 C - превышение температуры снижает изоляционные свойства

Примеры использования

• Изоляция фазных шин в ячейках КРУ 6–10 кВ
• Защита токоведущих частей в силовых щитах на промышленных объектах
• Монтаж в распределительных пунктах на открытых площадках (например, на элеваторах, насосных станциях)
• Альтернатива изоляторам в условиях ограниченного пространства

Практические советы

• Перед монтажом проверьте, что шина имеет чистую и сухую поверхность - грязь или влага снижают адгезию
• Нагревайте трубку равномерно, двигаясь от одного конца к другому - это исключает образование воздушных пузырей
• При работе в холодном климате (ниже –20 C) прогрейте трубку перед установкой - материал становится менее эластичным
• Выбирая между двумя размерами, всегда берите трубку с большим начальным диаметром - это гарантирует плотную усадку без усилий
• Трубка термоусадочная ТТШ-10-30/12 зеленая от КВТ - аналог BPTM (Raychem) и BBI (3M), поэтому может заменять зарубежные решения без изменения технологии монтажа
