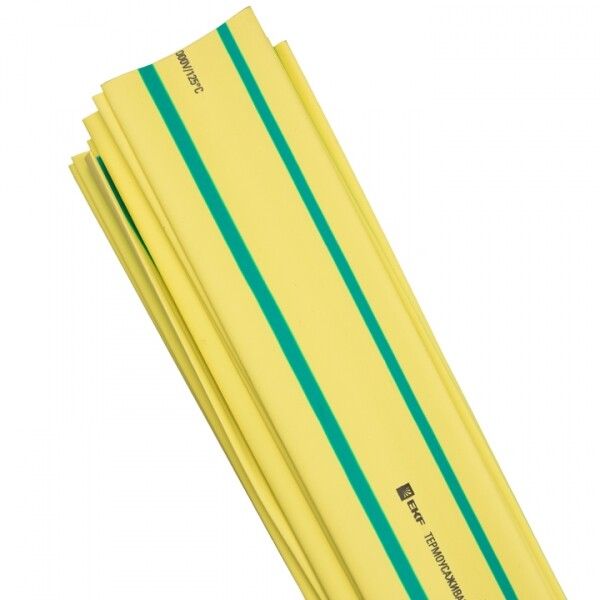

Термоусаживаемая трубка ТУТ нг 30/15 желто-зеленая EKF PROxima | tut-30-yg-1m

Термоусаживаемая трубка ТУТ нг 30/15 желто-зеленая в отрезках по 1м от EKF - это надежный изоляционный и маркировочный элемент на основе полиолефина с коэффициентом усадки 2:1. Подходит для изоляции соединений, бандажирования жгутов и цветового обозначения проводов. Артикул tut-30-yg-1m соответствует серии PROxima.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 30/15 желто-зеленая используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки - желто-зеленый цвет соответствует требованиям ГОСТ Р 50462 для заземления;
• Герметизации и защиты от влаги, пыли и механических повреждений;
• Бандажирования жгутов проводов и фиксации кабелей;
• Защиты от внешних факторов: перепадов температур, химических сред, вибраций.

Подходит для промышленного оборудования, силовых щитов, автотранспорта, энергообъектов и домашней электромонтажной работы.

Технические характеристики

• Номинальный диаметр: 1¼ дюйма (30 мм до усадки);
• Диаметр после усадки: 15 мм - плотно облегает поверхность;
• Коэффициент усадки: 2:1 - равномерная усадка без складок;
• Материал: полиолефин - устойчив к старению, эластичен, не выделяет токсины;
• Толщина стенки после усадки: 1,6 мм - достаточна для механической защиты;
• Рабочий температурный диапазон: от -55 C до +115 C - работает в суровых условиях;
• Температура усадки: 90–125 C - нагревается обычным тепловым феном;
• Исполнение: тонкостенная - компактна, не увеличивает габариты сборки;
• Соответствие стандартам: безгалогеновое исполнение, сертификат UL - безопасна при возгорании;
• Поперечное сечение: 707 мм2 - рассчитана на крупные кабели и многожильные провода;
• Возможность маркировки: да - можно нанести этикетки или надпись маркером;
• Форма выпуска: отрезки по 1 метру - удобно для точного расхода.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 30/15 желто-зеленая совместима с любыми медными и алюминиевыми проводниками, имеющими диаметр до 15 мм после усадки. Для монтажа требуется источник тепла - тепловой фен или паяльная лампа. Нагревать следует равномерно, начиная с центра, чтобы избежать воздушных пузырей. Усадка занимает несколько секунд - трубка автоматически принимает форму поверхности. Не требует клея, хомутов или других креплений.

Безопасность и стандарты

Трубка выполнена по нормам UL и соответствует требованиям к безгалогенным материалам - при горении не выделяет едких газов. Цвет желто-зеленый соответствует международному стандарту IEC 60446 для обозначения защитного заземления. Применима в помещениях с повышенной пожарной опасностью и в системах, где важна экологическая безопасность.

Преимущества

• Высокая степень усадки обеспечивает плотную адгезию без просветов;
• Не деформируется при длительном воздействии температур и вибраций;
• Заменяет изоляционную ленту - не разматывается, не осыпается, не требует замены;
• Легко монтируется даже в труднодоступных местах;
• Стойкая к ультрафиолету и большинству масел, растворителей и кислот;
• Сохраняет эластичность при низких температурах - не трескается зимой.

Ограничения применения

• Не предназначена для постоянного контакта с открытым пламенем - не является огнеупорной;
• Не рекомендована для установки на острые металлические края без предварительной зачистки - возможны порезы;
• Не подходит для изоляции кабелей с рабочим напряжением выше 1000 В - для высоковольтных участков нужны специализированные материалы;
• При усадке не расширяется - нельзя использовать на деталях шире 15 мм после усадки;
• Не применяется в условиях постоянного погружения в жидкости - не является герметичной муфтой.

Примеры использования

• Изоляция ответвлений в распределительных щитах;
• Обозначение PE-проводника в группе кабелей;
• Фиксация жгутов в автомобиле или на станке;
• Защита сварных соединений в промышленных конвейерах;
• Маркировка кабелей в серверных шкафах и системах управления.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть меньше 15 мм после усадки; для больших проводов выбирайте другую модель;
• Используйте тепловой фен с регулировкой температуры - слишком высокая температура может прожечь трубку;
• При работе в холоде (ниже 0 C) слегка прогрейте трубку перед усадкой - она станет более эластичной;
• Для долговременной маркировки используйте перманентный маркер с устойчивой краской - пишите до усадки;
• Храните в сухом месте, избегая прямого солнца - срок службы до 10 лет при правильных условиях.
