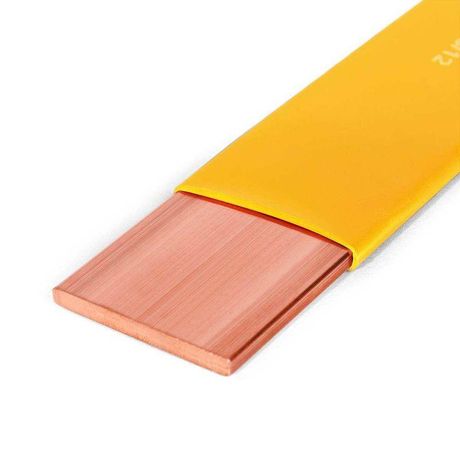

Трубка термоусаживаемая ТТШ-10-30/12 желтая | 84899 КВТ

Трубка термоусадочная ТТШ-10-30/12 желтая от КВТ предназначена для изоляции и защиты токоведущих шин в распределительных устройствах и на подстанциях. Благодаря коэффициенту усадки 2.5:1 и высокой электрической прочности, она обеспечивает надёжную изоляцию даже при ограниченном пространстве, а её состав без галогенов делает безопасной работу в закрытых помещениях.

Назначение и область применения

Трубка термоусадочная ТТШ-10-30/12 желтая используется для изоляции медных и алюминиевых шин в электротехнических шкафах, распределительных устройствах и на подстанциях. Применяется как внутри помещений, так и на открытых площадках - благодаря устойчивости к ультрафиолетовому излучению. Подходит для защиты от коротких замыканий, вызванных попаданием птиц или мелких животных, а также для предотвращения химической коррозии поверхности шин.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 30 мм
• Диаметр после усадки: 12 мм
• Коэффициент усадки: 2.5:1
• Толщина стенки после усадки: 2 мм
• Материал: полиолефин (PEX), без галогенов
• Рабочая температура: от –55 C до +125 C
• Рабочее напряжение: 10 кВ
• Исполнение: среднестенная
• Цвет: жёлтый

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-30/12 желтая подходит для шин с внешним диаметром до 12 мм после усадки. Для монтажа требуется равномерный нагрев: рекомендуются высокотемпературные фены серии ТТ, пропановая горелка ПГ или портативные бутановые горелки КВТ. Нагрев должен быть равномерным - от центра к краям, чтобы избежать перегрева и деформаций. Если для одной шины подходят две трубки - выбирают большую по начальному диаметру (30 мм), чтобы обеспечить плотное прилегание без усилий.

Безопасность и стандарты

Материал трубки - полиолефин без галогенов, что исключает выделение токсичных веществ при возгорании. Соответствует требованиям к применению в закрытых электроустановках. Рабочее напряжение 10 кВ соответствует классу изоляции для средних и высоковольтных систем. Устойчивость к УФ-излучению позволяет использовать изделие вне помещений без потери механических и электрических свойств.

Преимущества

• Высокая электрическая прочность - защищает от пробоя даже при малом расстоянии между фазами
• Усадка 2.5:1 позволяет легко одеть трубку на крупные шины, затем сузить до нужного размера
• Отсутствие галогенов снижает риск образования едких паров при аварийных ситуациях
• Жёлтый цвет обеспечивает визуальную идентификацию фазы - удобно при обслуживании
• Защита от коррозии и механических повреждений продлевает срок службы шин

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - допускается только кратковременный нагрев при монтаже
• Не следует использовать при температурах выше +125 C - возможна потеря эластичности и трещины
• При монтаже на шины с острыми краями требует предварительной зачистки или установки переходных элементов - иначе есть риск повреждения стенки трубки
• Не является герметичной конструкцией - не гарантирует полную защиту от влаги в условиях длительного воздействия воды

Примеры использования

• Изоляция фазных шин в ячейках КРУ 6–10 кВ
• Обмотка шин в компактных распределительных щитах
• Замена воздушной изоляции в старых подстанциях для уменьшения габаритов
• Защита шин на открытых опорах подстанций - особенно в регионах с высокой влажностью и пылью
• Изолирование соединений между шинами и коммутационными аппаратами

Практические советы

• Перед монтажом проверьте диаметр шины - он должен быть меньше 12 мм после усадки, иначе трубка не будет плотно прилегать
• Если шина имеет неровности или заусенцы - зашлифуйте их, чтобы не повредить стенку трубки
• При работе в холодную погоду (ниже –20 C) согрейте трубку перед надеванием - материал становится более хрупким
• Не используйте обычный бытовой фен - недостаточно мощный, не обеспечит равномерной усадки
• Трубка ТТШ-10-30/12 желтая совместима с аналогами BPTM (Raychem) и BBI (3M) - можно менять по необходимости
• Выбирая цвет - жёлтый часто применяется для фазы L2; соблюдайте цветовую маркировку согласно ГОСТ 31947
