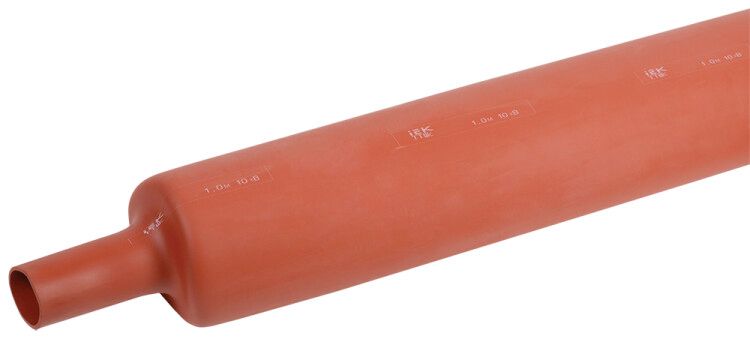

Термоусаживаемая трубка ТТШс 50/20 10 кВ 2,5:1 красная (15м) | UMB-T10-50-20-25-1-K04 IEK

Трубка термоусаживаемая среднестенная ТТШс 50/20 10 кВ 2,5:1 красная (15 м) от IEK предназначена для изоляции и защиты высоковольтных шин на подстанциях и в распределительных устройствах. Эта трубка обеспечивает надёжную электрическую изоляцию при напряжении до 10 кВ, снижает риск коротких замыканий и компактно умещается даже в плотных сборках.

Назначение и область применения

Трубка термоусаживаемая среднестенная ТТШс 50/20 10 кВ 2,5:1 красная (15 м) используется для изоляции медных и алюминиевых шин в электроустановках до 10 кВ. Применяется на электрических подстанциях, внутри щитов распределительных устройств, на токопроводах в цехах и энергообъектах. Подходит там, где важно снизить расстояние между фазами, предотвратить коррозию металла и исключить случайные контакты.

Технические характеристики

• Номинальное напряжение: 10 кВ (10 000 В)
• Диаметр до усадки: 50 мм
• Диаметр после усадки: 20 мм
• Коэффициент усадки: 2,5:1 — при нагреве трубка сужается в 2,5 раза
• Толщина стенки после усадки: 2,8 мм — достаточна для изоляции 10 кВ
• Материал: полиолефин — устойчив к влаге, химикатам и старению
• Рабочий температурный диапазон: от –40 °C до +110 °C
• Цвет: красный — стандартизирован для обозначения фазы L1
• Длина: 15 метров — одна бухта на несколько соединений
• Гарантийный срок: 3 года

Совместимость и монтаж

Трубка термоусаживаемая среднестенная ТТШс 50/20 10 кВ 2,5:1 красная (15 м) монтируется методом термоусадки. Перед установкой её надевают на шину, затем равномерно прогревают газовой горелкой или тепловым феном до полной усадки. Монтаж требует соблюдения температурного режима — перегрев повреждает материал, недостаточный нагрев даёт неплотную посадку. После усадки трубка плотно облегает поверхность, образуя герметичную изоляционную оболочку. Для работы нужны только источник тепла и средства защиты (перчатки, очки).

Безопасность и стандарты

Трубка термоусаживаемая среднестенная ТТШс 50/20 10 кВ 2,5:1 красная (15 м) соответствует ГОСТ 17675-87 — нормативу для термоусаживаемых изделий в электроустановках. Материал не поддерживает горение, не выделяет токсичных веществ при нагреве. Цветовая маркировка (красный) соответствует принятой системе обозначения фаз.

Преимущества

• Высокая степень усадки (2,5:1) позволяет использовать одну трубку на шины разного диаметра
• Уплотнённая стенка 2,8 мм обеспечивает надёжную изоляцию даже при повышенной влажности
• Полиолефиновый состав защищает шины от коррозии, пыли и механических повреждений
• Красный цвет упрощает визуальную идентификацию фазы L1
• Стабильные параметры в широком диапазоне температур — от мороза до жары

Ограничения применения

• Не предназначен для постоянного прямого воздействия открытого пламени
• Не рекомендуется применять на шинах с острыми кромками без предварительной подготовки — возможны пробои
• Не следует использовать в условиях частых ударных нагрузок или вибраций без дополнительной механической защиты
• Запрещено применять на напряжения выше 10 кВ — материал рассчитан именно на этот класс
• При температуре ниже –40 °C материал становится более хрупким — требуется осторожность при монтаже

Примеры использования

• Изоляция медных шин в КРУ 10 кВ на подстанции
• Защита алюминиевых токопроводов в силовых щитах заводских линий
• Обмотка соединений между трансформатором и коммутационным аппаратом
• Изолирование ответвлений в распределительном пункте с ограниченным свободным пространством

Практические советы

• Перед монтажом проверьте, что диаметр шины до усадки не превышает 50 мм — иначе трубка не наденется
• При работе с несколькими шинами используйте красную трубку только для фазы L1, чтобы соблюсти цветовое соответствие
• Нагревайте равномерно, начиная с середины, двигаясь к краям — так избегаются пузыри и неравномерная усадка
• Не режьте трубку перед монтажом — она должна полностью покрывать зону изоляции с запасом по 10–15 мм с каждой стороны
• Храните в сухом месте, избегая прямого UV-излучения — длительное воздействие света снижает долговечность материала
