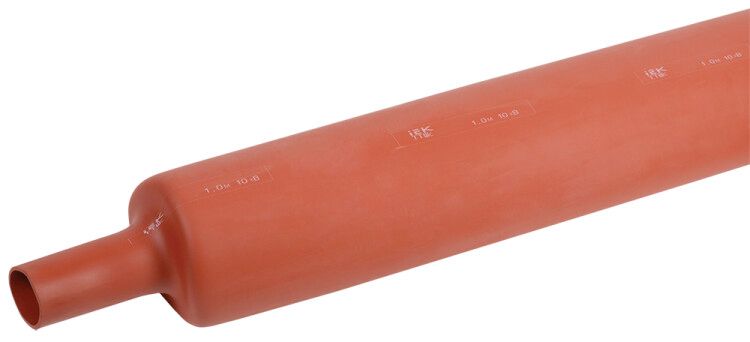

Термоусаживаемая трубка ТТШс 65/25 10 кВ 2,5:1 красная (15м) | UMB-T10-65-25-25-1-K04 IEK

Термоусаживаемая трубка ТТШс 65/25 10 кВ 2,5:1 красная (15м) от IEK предназначена для изоляции и защиты высоковольтных шин на подстанциях и в распределительных устройствах. Эта трубка обеспечивает надёжную электрическую изоляцию при напряжении до 10 кВ, снижает риск КЗ и компактно решает задачи размещения токопроводящих элементов.

Назначение и область применения

Термоусаживаемая трубка ТТШс 65/25 10 кВ 2,5:1 красная (15м) используется для изоляции медных и алюминиевых шин в электроустановках до 10 кВ. Применяется на электрических подстанциях, внутри щитов распределительных устройств, на секционирующих участках и в местах перехода между шинами. Подходит там, где важно снизить расстояние между фазами, исключить контакт с заземлёнными частями и защитить поверхность от влаги, пыли и химической коррозии.

Технические характеристики

• Диаметр до усадки: 65 мм - позволяет легко одеть на крупные шины или сборки
• Диаметр после усадки: 25 мм - плотно облегает поверхность, формируя прочную изоляцию
• Номинальное напряжение: 10 кВ - рассчитана на работу в сетях до 10 000 В
• Толщина стенки после усадки: 2,8 мм - обеспечивает достаточную электрическую прочность
• Тип материала: полиолефин - термостойкий, устойчивый к старению и химическим воздействиям
• Рабочая температура: от –40 C до +110 C - выдерживает экстремальные условия эксплуатации
• Срок службы: 30 лет - долговечность при соблюдении условий монтажа и эксплуатации
• Цвет: красный - стандартизированная цветовая маркировка для фазы A (по общепринятому порядку)
• Длина: 15 метров - одна бухта покрывает несколько точек соединений

Совместимость и монтаж

Трубка ТТШс 65/25 10 кВ 2,5:1 красная (15м) совместима с медными и алюминиевыми шинами любого профиля, если их диаметр после установки опорных изоляторов не превышает 25 мм. Монтаж выполняется методом термоусадки: равномерно нагревается газовой горелкой или тепловентилятором до полной усадки. Перед монтажом необходимо зачистить поверхность шины, удалить острые кромки и грязь. Нельзя использовать открытый пламя - только контролируемый поток горячего воздуха. После усадки материал образует монолитную оболочку без воздушных пузырей.

Безопасность и стандарты

Термоусаживаемая трубка ТТШс 65/25 10 кВ 2,5:1 красная (15м) соответствует требованиям ГОСТ 17675-87 - норматива для изоляционных изделий на высокое напряжение. Обеспечивает класс защиты IP67 после усадки: полностью герметична, не пропускает пыль и воду даже при кратковременном погружении. Соответствует требованиям безопасности для работы в закрытых помещениях и на открытом воздухе.

Преимущества

• Высокая степень усадки 2,5:1 - позволяет применять одну трубку на шины разного диаметра
• Улучшенная механическая прочность - защищает от ударов, вибраций и случайных контактов
• Стойкость к УФ-излучению и агрессивным средам - сохраняет свойства в условиях повышенной влажности и запылённости
• Компактность - позволяет уменьшить межфазные расстояния без потери безопасности
• Долговечность - срок службы 30 лет снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначен для использования на напряжения выше 10 кВ - использование на 35 кВ требует специальных модификаций (например, ТТШт)
• Не рекомендуется для постоянного прямого контакта с маслом, растворителями и агрессивными химикатами
• Требует обязательного контроля температуры при монтаже - перегрев приводит к деформации и трещинам
• Не подходит для изоляции гибких кабелей - предназначена только для жёстких шин
• После усадки невозможно демонтировать - изделие становится частью конструкции

Примеры использования

• Изоляция фазных шин в ячейках КРУ 10 кВ
• Защита соединений между шинопроводами в цеховых распределительных пунктах
• Герметизация ответвлений от главной шины в трансформаторных подстанциях
• Обмотка шин в коммунальных и промышленных электрощитах с ограниченным свободным пространством

Практические советы

• Перед монтажом проверьте, что диаметр шины после всех креплений и изоляторов меньше 25 мм - иначе трубка не усядется
• Используйте термофен с регулируемой температурой - идеальная температура нагрева 120–150 C
• Нагревайте равномерно, начиная с середины и двигаясь к краям - так избегаются складки и недосадки
• Для длинных участков используйте несколько трубок с нахлёстом 10–15 мм - это повышает герметичность
• Храните в сухом месте при температуре от +5 C до +30 C - избегайте прямого солнца и перепадов температур
• Артикул umb-t10-65-25-25-1-k04 - убедитесь, что заказываете именно эту модель, а не аналоги с другим коэффициентом усадки
