Трубка термоусаживаемая ТТШ-10-150/60 | 73722 КВТ

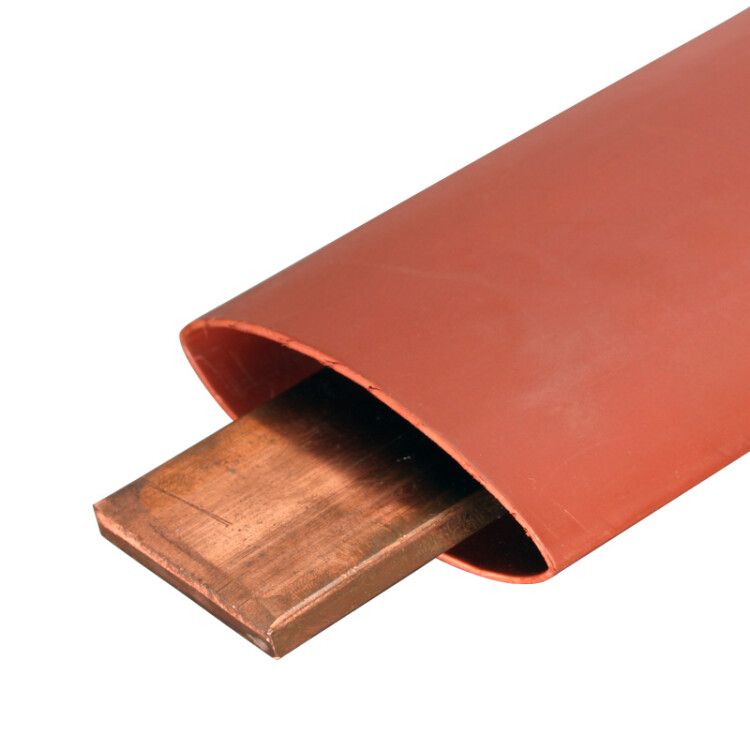

Трубка термоусаживаемая ТТШ-10-150/60 красная, 10 метров от КВТ предназначена для изоляции и защиты токоведущих шин в электроустановках. Благодаря высокой электрической прочности и устойчивости к внешним воздействиям, эта трубка обеспечивает надёжную изоляцию даже в условиях повышенной влажности, перепадов температур и наличия пыли. Применяется в шкафах РУ, на подстанциях и на открытых площадках.

Назначение и область применения

Трубка термоусаживаемая ТТШ-10-150/60 красная, 10 метров используется для изоляции медных и алюминиевых шин в распределительных устройствах, силовых щитах и на электротехнических подстанциях. Подходит как для внутренней, так и для наружной установки. Особенно эффективна там, где требуется уменьшение межфазных расстояний, повышение безопасности от коротких замыканий и защита от воздействия животных и птиц. Также защищает шины от химической коррозии и механических повреждений.

Технические характеристики

• Диаметр до усадки: 150 мм
• Диаметр после усадки: 60 мм
• Толщина стенки после усадки: 3,7 мм
• Материал: полиолефин, без галогенов (HF-free)
• Коэффициент усадки: 2,5:1
• Рабочее напряжение: 10 кВ
• Температура эксплуатации: от –55 C до +125 C
• Цвет: красный
• Тип: среднестенная термоусаживаемая трубка
• Длина: 10 метров

Совместимость и монтаж

Трубка термоусаживаемая ТТШ-10-150/60 красная, 10 метров монтируется путём нагрева до температуры, при которой материал равномерно сужается и плотно облегает поверхность шины. Для этого используются:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки КВТ

Перед монтажом необходимо убедиться, что поверхность шины чистая, сухая и свободна от острых кромок. Нагрев следует проводить равномерно, начиная с одного конца и перемещаясь к другому. При наличии двух подходящих по размеру трубок предпочтительно использовать большую - это снижает риск недостаточной усадки.

Безопасность и стандарты

Трубка термоусаживаемая ТТШ-10-150/60 красная, 10 метров соответствует требованиям к изоляционным материалам для высоковольтных систем. Материал не содержит галогенов - при возгорании не выделяет токсичных газов. Устойчива к ультрафиолетовому излучению, что делает её пригодной для наружного применения. Электрическая прочность рассчитана на рабочее напряжение 10 кВ, что соответствует классу изоляции для распределительных устройств среднего напряжения.

Преимущества

• Обеспечивает компактную изоляцию - позволяет сократить расстояния между фазами, уменьшая габариты шкафа или ячейки
• Защита от короткого замыкания при контакте с животными или птицами
• Стойкость к агрессивным средам и химическим веществам
• Не выделяет токсичных веществ при нагреве или возгорании благодаря отсутствию галогенов
• Долговечность в широком диапазоне температур
• Аналоги известных брендов: BPTM (Raychem), BBI (3M)

Ограничения применения

• Не предназначен для постоянного прямого контакта с открытым пламенем или источниками сверхвысоких температур выше 125 C
• Не рекомендуется применять в местах с частыми механическими ударами или вибрацией без дополнительной защиты
• При монтаже на шины с неровной поверхностью возможны пузыри воздуха - требует точного подбора диаметра и правильного прогрева
• Не является герметизирующим элементом - для герметизации соединений необходимы дополнительные средства

Примеры использования

• Изоляция фазных шин в КРУ 6–10 кВ
• Замена воздушной изоляции на внутрикамерные решения в распределительных пунктах
• Защита шин в outdoor-шкафах на подстанциях
• Изолирование ответвлений от главной шины в цеховых электрощитах
• Модернизация старых РУ с целью повышения безопасности и уменьшения занимаемого пространства

Практические советы

• Выбирая размер, ориентируйтесь на максимальный диаметр шины до усадки - 150 мм. Если шина имеет диаметр 140 мм, трубка подойдёт идеально; если 155 мм - лучше выбрать следующий крупный размер, если он есть.
• При работе в холодном климате (ниже –20 C) перед монтажом согрейте трубку в помещении - это улучшит равномерность усадки.
• После усадки проверьте целостность покрытия: нет ли трещин, вздутий или неплотного прилегания - особенно в местах переходов и углов.
• Красный цвет стандартизирован для фазы L1 - используйте согласно принятой цветовой маркировке.
• Храните в сухом месте, избегая длительного воздействия прямого солнечного света - хотя трубка устойчива к УФ, долгосрочное воздействие может изменить цвет.
