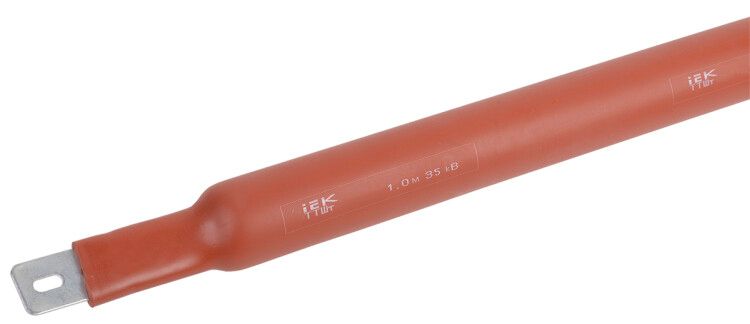

Термоусаживаемая трубка ТТШт 120/40 35 кВ 2,5:1 красная 1м | UMB-TH35-120-40-25-1-K04 IEK

Термоусаживаемая трубка ТТШт 120/40 35 кВ 2,5:1 красная 1м от IEK предназначена для изоляции и защиты высоковольтных шин в электроустановках. Благодаря коэффициенту усадки 2,5:1 и толстостенной конструкции, она обеспечивает надёжную изоляцию на напряжение до 35 кВ даже в условиях ограниченного пространства.

Назначение и область применения

Термоусаживаемая трубка ТТШт 120/40 35 кВ 2,5:1 красная 1м используется для электрической изоляции и механической защиты медных и алюминиевых шин на подстанциях, в распределительных устройствах и силовых щитах. Применяется там, где требуется снизить риск коротких замыканий, защитить шины от коррозии, влаги и механических повреждений, а также уменьшить межфазные расстояния. Подходит для установок на напряжение 10 кВ и 35 кВ.

Технические характеристики

• Тип изделия: термоусаживаемая трубка
• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 120 мм - позволяет легко одеть на крупные шины
• Диаметр после усадки: 40 мм - обеспечивает плотное прилегание к поверхности
• Номинальное напряжение: 35 кВ - рассчитана на работу в высоковольтных сетях
• Материал: полиолефин - устойчив к старению, влаге и химическим воздействиям
• Толщина стенки после усадки: 4 мм - повышенная прочность изоляции
• Исполнение: толстостенная - усиленная защита против пробоя
• Рабочая температура: от –40 C до +110 C - работает в суровых климатических условиях
• Цвет: красный - стандартизированная цветовая маркировка для фазы
• Срок службы: 30 лет - долговечность при соблюдении условий эксплуатации

Совместимость и монтаж

Термоусаживаемая трубка ТТШт 120/40 35 кВ 2,5:1 красная 1м монтируется методом тепловой усадки. Перед установкой необходимо:

• Очистить поверхность шины от грязи, оксидов и влаги;
• Надеть трубку на шину так, чтобы она перекрывала все соединения и зоны изоляции;
• Равномерно прогреть поверхность трубки газовой горелкой или термофеном, начиная с центра и двигаясь к краям - это исключает образование воздушных пузырей;
• Убедиться, что трубка полностью усохла и плотно облегает шину без складок.

Подходит для шин с диаметром до 48 мм после усадки. Для шин большего диаметра потребуется другая модель.

Безопасность и стандарты

Термоусаживаемая трубка ТТШт 120/40 35 кВ 2,5:1 красная 1м соответствует требованиям ГОСТ 17675-87, который регламентирует параметры изоляционных материалов для высоковольтных систем. Материал не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая степень изоляции благодаря толщине стенки 4 мм после усадки
• Стойкость к агрессивной среде - защищает от коррозии, влаги и пыли
• Значительное снижение минимальных расстояний между фазами - экономия места в шкафах
• Долгий срок службы - 30 лет без потери свойств
• Простота монтажа - не требует сложных инструментов, только источник тепла

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или сверхвысокими температурами выше +110 C
• Не рекомендуется использовать в местах с частыми ударными нагрузками - материал эластичен, но не является броней
• Не подходит для изоляции кабельных ответвлений с радиусом изгиба менее 100 мм - возможна трещина при усадке
• Требует точного подбора по диаметру: при использовании на шинах меньше 40 мм после усадки возможен перегруз материала

Примеры использования

• Изоляция медных шин в КРУ 35 кВ на подстанциях
• Защита алюминиевых шин в комплектных распределительных устройствах (КРУН)
• Групповая изоляция фаз в ячейках КСО
• Обработка переходов между шинами и коммутационными аппаратами

Практические советы

• Перед монтажом проверьте, что внутренняя поверхность шины сухая - влага под трубкой может вызвать коррозию и пробой
• При работе в холодном помещении (ниже 0 C) согрейте трубку перед надеванием - это улучшит её пластичность
• Используйте только равномерный нагрев - локальный перегрев приведёт к деформации и снижению изоляционных свойств
• Для удобства сборки используйте трубку с красным цветом - он соответствует стандартной маркировке фазы L1
• Артикул umb-th35-120-40-25-1-k04 - сохраните его при заказе запасных элементов, чтобы избежать несовпадения по размерам
