Трубка термоусаживаемая ТТШ-35-150/60 | 73728 КВТ

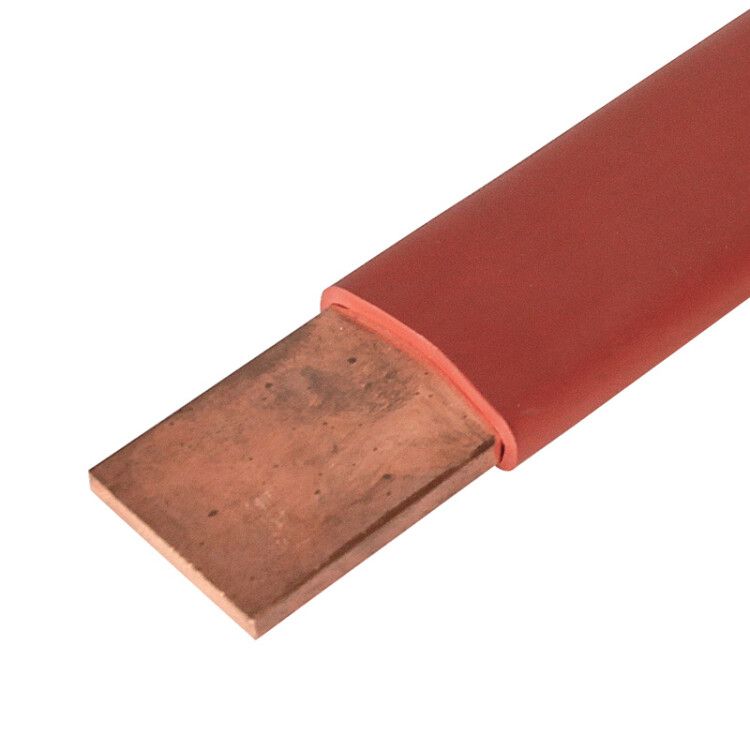

Трубка термоусадочная ТТШ-35-150/60 кирпично-красная (10 м) от КВТ предназначена для надёжной изоляции шин в высоковольтных распределительных устройствах. Благодаря коэффициенту усадки 2,5:1 и толщине стенки 3,7 мм после усадки, она обеспечивает механическую и электрическую защиту даже в сложных условиях - от минус 55C до +125C.

Назначение и область применения

Трубка термоусадочная ТТШ-35-150/60 кирпично-красная (10 м) используется для изоляции медных и алюминиевых шин в электротехнических подстанциях, ячейках КРУ, щитах распределительных устройств и других местах с высоким напряжением. Подходит как для внутренней, так и для наружной установки благодаря устойчивости к УФ-излучению. Применяется там, где важна компактность - позволяет уменьшить расстояния между фазами и снизить габариты оборудования.

Технические характеристики

• Тип: термоусаживаемая, толстостенная
• Диаметр до усадки: 150 мм
• Диаметр после усадки: 60 мм
• Коэффициент усадки: 2,5:1
• Толщина стенки после усадки: 3,7 мм
• Материал: полиолефин, без галогенов (HF-free)
• Номинальное напряжение: 35 кВ
• Температура эксплуатации: от –55 C до +125 C
• Цвет: кирпично-красный
• Стандарт: ТУ 2291-049-97284872-2012
• Длина: 10 метров

Совместимость и монтаж

Трубка термоусадочная ТТШ-35-150/60 кирпично-красная (10 м) монтируется путём равномерного нагрева с помощью теплового воздействия. Для этого используются:

• Высокотемпературные строительные фены серии ТТ
• Пропановые горелки ПГ
• Портативные бутановые горелки КВТ

Перед монтажом необходимо проверить, чтобы поверхность шины была чистой, сухой и свободной от острых кромок. Нагрев следует начинать с центра изделия и двигаться к краям, чтобы избежать образования воздушных пузырей. Если для одной шины подходят две трубки - предпочтительнее выбрать большую по исходному диаметру (150 мм), чтобы обеспечить плотную усадку без перегрузки материала.

Безопасность и стандарты

Трубка термоусадочная ТТШ-35-150/60 кирпично-красная (10 м) соответствует требованиям ТУ 2291-049-97284872-2012. Материал не содержит галогенов - при возгорании не выделяет токсичных газов. Обладает высокой электрической прочностью и устойчивостью к трекингу, что снижает риск пробоя изоляции под нагрузкой. Работает безопасно в средах с повышенной влажностью, пылью и химическими агрессивными веществами.

Преимущества

• Значительно уменьшает расстояние между фазными шинами - экономит место в шкафах и КРУ
• Защищает от короткого замыкания при попадании птиц или мелких животных
• Не подвержена химической коррозии - долговечна в агрессивных средах
• Устойчива к ультрафиолету - сохраняет свойства на открытом воздухе
• Электроизоляционные свойства сохраняются при экстремальных температурах
• Яркий красный цвет обеспечивает визуальное отличие фаз

Ограничения применения

Трубка термоусадочная ТТШ-35-150/60 кирпично-красная (10 м) не предназначена для использования в качестве основной изоляции в системах выше 35 кВ. Не рекомендуется применять при температурах ниже –55 C - материал становится хрупким. Также не стоит использовать её для изоляции проводов малого сечения - слишком большой исходный диаметр (150 мм) затруднит точную усадку. Не подходит для постоянного контакта с открытым пламенем или источниками с температурой выше 150 C.

Примеры использования

• Изоляция шин в КРУ-10(6) кВ на подстанциях
• Обмотка медных шин в силовых трансформаторных камерах
• Изолирование фазных соединений в наружных распределительных пунктах
• Защита шин в промышленных цехах с высокой запылённостью
• Аппараты в зонах с возможным появлением грызунов и птиц

Практические советы

• Выбирая размер, ориентируйтесь на максимальный диаметр шины - лучше взять трубку с большим исходным диаметром (150 мм), чем меньшим, чтобы гарантировать плотную усадку
• При работе в холодном климате перед монтажом согрейте трубку до комнатной температуры - это улучшит эластичность материала
• Не используйте открытый огонь напрямую - применяйте только специализированные горелки с регулируемым пламенем
• Проверьте целостность трубки до монтажа - наличие микротрещин или деформаций недопустимо
• При необходимости можно комбинировать с другими элементами изоляции - например, с термоусадочными колпачками для оконцевания
