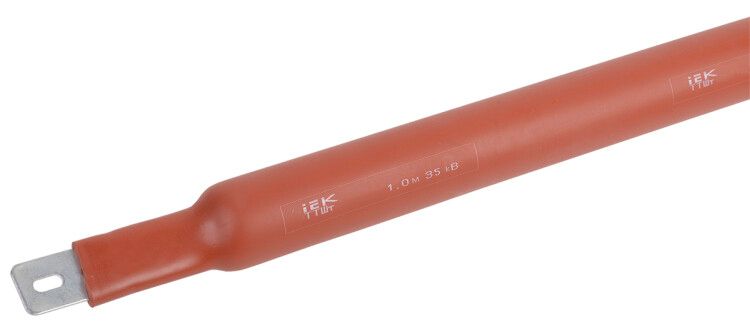

Термоусаживаемая трубка ТТШт 75/25 35 кВ 2,5:1 красная 1м | UMB-TH35-75-25-25-1-K04 IEK

Термоусаживаемая трубка ТТШт 75/25 35 кВ 2,5:1 красная 1м от IEK предназначена для надёжной изоляции и защиты высоковольтных шин в электроустановках. Благодаря коэффициенту усадки 2,5:1 и толстостенной конструкции, она обеспечивает прочную герметичную изоляцию даже в условиях ограниченного пространства.

Назначение и область применения

Термоусаживаемая трубка ТТШт 75/25 35 кВ 2,5:1 красная 1м используется для изоляции медных и алюминиевых шин на электрических подстанциях, в ячейках КРУ, щитах распределительных устройств и других местах, где требуется повышенная электрическая безопасность. Применяется на напряжении до 35 кВ. Подходит там, где важно снизить риск короткого замыкания, защитить шины от влаги, пыли, химических веществ и механических повреждений.

Технические характеристики

• Тип изделия: термоусаживаемая трубка
• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 75 мм - позволяет легко одеть на крупные шины
• Диаметр после усадки: 25 мм - плотно облегает поверхность после нагрева
• Номинальное напряжение: 35 кВ - рассчитана на работу в сетях до 35 000 В
• Материал: полиолефин - устойчив к старению, влаге и большинству химикатов
• Толщина стенки после усадки: 4 мм - обеспечивает усиленную изоляцию
• Исполнение: толстостенная - повышает механическую прочность и пробивное напряжение
• Цвет: красный - стандартизированная цветовая маркировка для высоковольтных цепей
• Рабочая температура: от –40 C до +110 C - выдерживает экстремальные условия
• Срок службы: 30 лет - долговечность при соблюдении условий эксплуатации

Совместимость и монтаж

Трубка совместима с медными и алюминиевыми шинами любого профиля, если их диаметр до усадки не превышает 75 мм. Монтаж выполняется путём равномерного прогрева тепловым феном до полной усадки. Нельзя использовать открытый пламя - это повредит материал. После усадки трубка плотно обволакивает шину, образуя монолитную изоляционную оболочку. Для надёжности рекомендуется перекрывать края трубки за пределы соединения на 10–15 мм.

Безопасность и стандарты

Термоусаживаемая трубка ТТШт 75/25 35 кВ 2,5:1 красная 1м соответствует требованиям ГОСТ 17675-87, что гарантирует соответствие нормам безопасности для высоковольтных установок. Материал не поддерживает горение и не выделяет токсичных газов при нормальной эксплуатации.

Преимущества

• Высокая степень изоляции благодаря толщине стенки 4 мм и материалу полиолефин
• Значительное снижение минимального расстояния между фазами - экономия места в шкафах
• Защита от коррозии, влаги, пыли и механических ударов
• Стойкость к широкому диапазону температур - работает в холодных и жарких помещениях
• Ярко-красный цвет - визуально сигнализирует о высоком напряжении, улучшает безопасность обслуживания

Ограничения применения

• Не предназначен для использования вне закрытых помещений без дополнительной защиты от УФ-излучения
• Не следует применять на шинах с острыми кромками или зазубринами - возможны повреждения материала при усадке
• Не рекомендуется для многократного демонтажа - после усадки трубка становится жесткой и не восстанавливает первоначальную форму
• Не подходит для изоляции кабелей с малым диаметром - слишком велика начальная форма

Примеры использования

• Изоляция фазных шин в КРУ 10–35 кВ
• Герметизация соединений между шинами в силовых щитах
• Защита шин в трансформаторных подстанциях
• Изолирование ответвлений от главной шины в распределительных устройствах

Практические советы

• Перед монтажом проверьте, чтобы поверхность шины была сухой и свободной от грязи и оксидов - это влияет на адгезию
• Используйте термофен с регулировкой температуры; двигайтесь равномерно от середины к краям, чтобы избежать пузырей
• При необходимости используйте несколько трубок внахлёст - особенно в местах перехода между разными диаметрами шин
• Учитывайте посадочный диаметр: если шина имеет диаметр более 30 мм, убедитесь, что после усадки трубка плотно прилегает - иначе есть риск образования воздушных полостей
• Храните в сухом месте, избегая прямого солнечного света - даже при длительном хранении срок службы сохраняется
