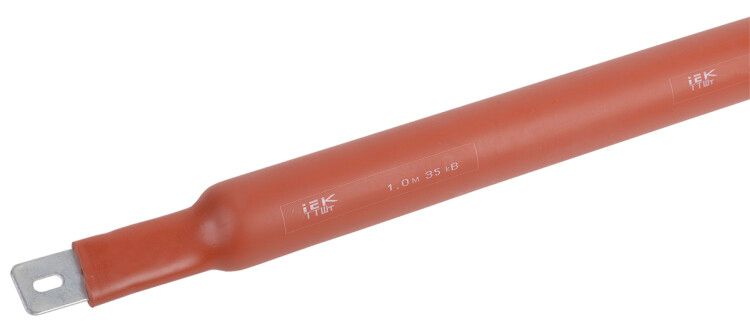

Термоусаживаемая трубка ТТШт 95/30 35 кВ 2,5:1 красная 1м | UMB-TH35-95-30-25-1-K04 IEK

Термоусаживаемая трубка ТТШт 95/30 35 кВ 2,5:1 красная 1м от IEK предназначена для изоляции и защиты высоковольтных шин в электроустановках. Благодаря коэффициенту усадки 2,5:1 и толстостенной конструкции, она обеспечивает надёжную изоляцию на напряжение до 35 кВ даже в условиях ограниченного пространства.

Назначение и область применения

Термоусаживаемая трубка ТТШт 95/30 35 кВ 2,5:1 красная 1м используется для электрической изоляции и механической защиты медных и алюминиевых шин на подстанциях, в распределительных устройствах и ячейках КРУ. Применяется там, где необходимо снизить риск коротких замыканий, предотвратить коррозию и уменьшить межфазные расстояния. Подходит для установки внутри шкафов, камер и других закрытых пространствах.

Технические характеристики

• Тип изделия: термоусаживаемая трубка
• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 95 мм - позволяет легко одеть на крупные шины
• Диаметр после усадки: 30 мм - обеспечивает плотное прилегание к поверхности
• Номинальное напряжение: 35 кВ - рассчитана на работу в сетях до 35 000 В
• Материал: полиолефин - устойчив к влаге, химикатам и старению
• Толщина стенки после усадки: 4 мм - повышенная прочность изоляции
• Исполнение: толстостенная - усиленная защита против механических повреждений
• Рабочая температура: от –40 C до +110 C - работает в суровых климатических условиях
• Цвет: красный - стандартизированная цветовая маркировка для фазы
• Срок службы: 30 лет - долговечность при соблюдении условий эксплуатации

Совместимость и монтаж

Трубка совместима с медными и алюминиевыми шинами любого профиля, если их диаметр до усадки не превышает 95 мм. Монтаж выполняется путём равномерного прогрева тепловым феном до полной усадки. Перед установкой необходимо очистить поверхность шины от грязи, оксидов и влаги. После усадки трубка плотно облегает шину, образуя герметичную изоляционную оболочку. Для достижения равномерной усадки рекомендуется двигать фен с постоянной скоростью, не задерживаясь на одном участке.

Безопасность и стандарты

Термоусаживаемая трубка ТТШт 95/30 35 кВ 2,5:1 красная 1м соответствует требованиям ГОСТ 17675-87, что гарантирует соответствие нормам безопасности для высоковольтных электроустановок. Материал не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая степень изоляции благодаря толщине стенки 4 мм после усадки
• Значительное снижение габаритов - возможность компактного расположения шин
• Защита от коррозии, влаги, пыли и механических воздействий
• Стойкость к перепадам температур и длительному сроку службы
• Яркий красный цвет упрощает визуальную идентификацию фазы

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от УФ-излучения
• Не следует применять на шинах с острыми кромками или заусенцами - возможна пробой изоляции
• Не допускается многократное использование - после усадки трубка не восстанавливает первоначальные размеры
• Не подходит для изоляции кабельных соединений или ответвлений - только для прямых участков шин

Примеры использования

• Изоляция фазных шин в камерах КРУ 10–35 кВ
• Защита шин в силовых трансформаторных подстанциях
• Группировка трёхфазных шин в распределительных щитах с малым зазором
• Обеспечение безопасного расстояния между шинами в условиях высокой влажности

Практические советы

• Перед монтажом проверьте, чтобы диаметр шины был меньше 95 мм - иначе трубка не наденется
• Используйте термофен с регулируемой температурой (не выше 150 C), чтобы избежать оплавления материала
• При работе в холодном помещении предварительно согрейте трубку до комнатной температуры - это ускоряет процесс усадки
• Для удобства сборки используйте трубку длиной 1 метр - её можно резать ножницами, если требуется меньший отрез
• После усадки осмотрите поверхность: отсутствие пузырей, складок и неплотных участков - показатель качественного монтажа
