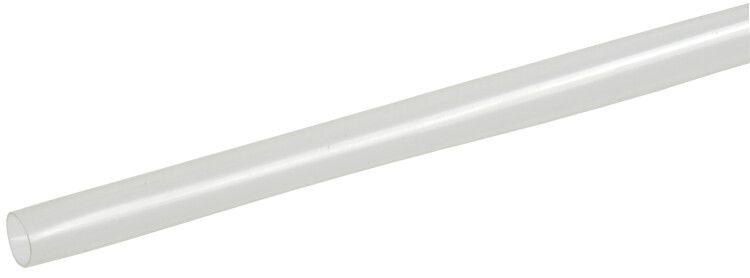

Трубка термоусаживаемая ТТУк 2.4/1.2 2:1 прозрачная с клеем IEK (ИЭК) UDW-24-12-21-K00

Термоусаживаемая трубка ТТУк 2,4/1,2 2:1 прозрачная с клеем 1 м от IEK предназначена для изоляции, герметизации и механической защиты электрических соединений и чувствительных компонентов. Благодаря прозрачной стенке и клеевому слою, она обеспечивает визуальный контроль состояния соединений и надёжную защиту даже в условиях влажности и перепадов температур.

Назначение и область применения

Термоусаживаемая трубка ТТУк 2,4/1,2 2:1 прозрачная с клеем используется для:

• герметичной изоляции спаёв, пайки и соединений проводов;
• защиты контактных групп, датчиков, микросхем и других чувствительных элементов;
• изоляции кабельных соединений с изоляцией из сшитого полиэтилена, пластмассы или маслопропитанной бумаги (до 1000 В);
• механической защиты участков кабеля от трения, вибраций и внешних воздействий.

Прозрачный материал позволяет легко проверить качество пайки, целостность изоляции и наличие повреждений без снятия трубки. Подходит для работы в электронике, автоматике, промышленном оборудовании и на объектах связи.

Технические характеристики

• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое (с 2,4 мм до 1,2 мм).
• Диаметр до усадки: 2,4 мм - удобен для одевания на соединения с небольшим диаметром.
• Диаметр после усадки: 1,2 мм - плотно облегает провода и компоненты.
• Толщина стенки после усадки: 0,7 мм - достаточна для прочной изоляции без избыточного объема.
• Клеевой слой: да - термоплавкий клей внутри обеспечивает герметичность и фиксацию.
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия, включая холодные помещения и нагретые корпуса.
• Материал: безгалогенный - безопасен при горении, не выделяет токсичных паров.
• Цвет: прозрачный - позволяет визуально контролировать защищаемый участок.
• Длина: 1 метр - стандартная длина для одного соединения или нескольких малогабаритных элементов.
• Гарантийный срок: 5 лет (60 месяцев).

Совместимость и монтаж

Термоусаживаемая трубка ТТУк 2,4/1,2 2:1 прозрачная с клеем совместима с любыми проводами и кабелями, диаметр которых до усадки не превышает 2,4 мм. После усадки плотно обхватывает элементы диаметром до 1,2 мм.

Как монтировать:

1. Наденьте трубку на провод до места соединения.
2. Выполните пайку или другую операцию соединения.
3. Передвиньте трубку так, чтобы она полностью покрывала соединение.
4. Равномерно прогрейте поверхность феном (температура 120–150 C) до полной усадки и появления клея по краям.
5. Не используйте открытый пламя - риск повреждения материала.

Посадочный диаметр 2,4 мм требует точного подбора - не подходят для крупных жил или многожильных кабелей с изоляцией более 2,4 мм.

Безопасность и стандарты

Трубка соответствует требованиям безопасности для электрической изоляции до 1000 В. Материал изготовлен без галогенов, что снижает опасность выделения токсичных веществ при перегреве или возгорании. Соответствует нормам для использования в закрытых и ответственных системах - например, в медицинской, автомобильной и промышленной электронике.

Преимущества

• Прозрачность - возможность визуального контроля качества соединения без демонтажа.
• Клеевой слой - гарантирует полную герметизацию, исключает попадание влаги и пыли.
• Высокая термостойкость - работает в широком диапазоне температур, включая суровые климатические зоны.
• Лёгкая установка - не требует специальных инструментов, кроме теплового фена.
• Безгалогеновый состав - безопаснее для окружающей среды и здоровья при аварийных ситуациях.

Ограничения применения

• Не предназначен для использования на проводах с диаметром больше 2,4 мм - не сможет надеться.
• Не заменяет основную изоляцию кабеля - применяется только для защиты соединений и мелких компонентов.
• Не рекомендован для постоянного прямого контакта с острыми краями металла - возможны порезы.
• Не следует использовать в условиях длительного воздействия УФ-лучей - материал не устойчив к солнечному свету.
• Клеевой слой не рассчитан на высокие механические нагрузки - не подходит для частых изгибов или растяжений.

Примеры использования

• Защита пайки между проводами в плате управления станком.
• Изоляция контактов датчика температуры в печи.
• Герметизация соединения в освещательном устройстве на улице (при условии отсутствия прямого солнца).
• Маркировка и защита проводов в распределительных щитках с необходимостью быстрого доступа к соединениям.
• Обработка концов шнуров питания в бытовой технике.

Практические советы

• Выбирайте длину трубки с запасом - минимум 10–15 мм от каждого края соединения.
• Перед усадкой удалите грязь, жир и влагу с поверхности проводов - клей плохо сцепляется с загрязнёнными поверхностями.
• Используйте термофен с регулировкой температуры - слишком высокая температура может прожечь материал.
• При работе с несколькими соединениями - начинайте с центральной части, двигаясь к краям, чтобы равномерно распределить клей.
• Храните в сухом месте, избегая перегрева - оптимальная температура хранения: +5…+30 C.
• Термоусаживаемая трубка ТТУк 2,4/1,2 2:1 прозрачная с клеем от IEK - идеальна для задач, где важны и видимость, и герметичность.
