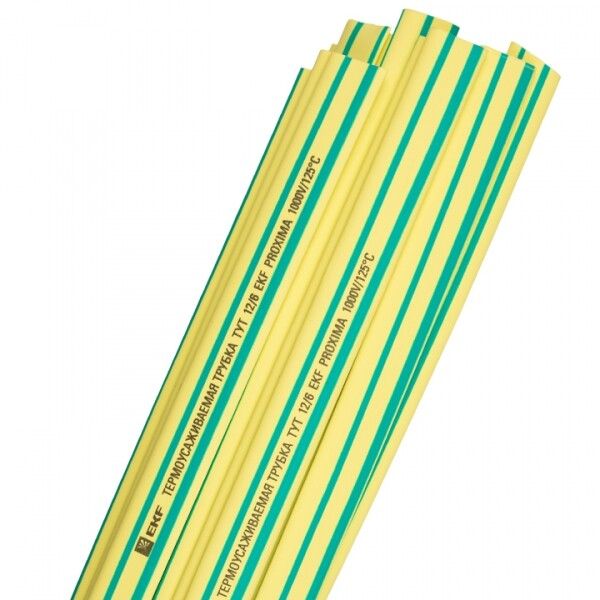

Термоусаживаемая трубка ТУТ нг 12/6 желто-зеленая EKF PROxima | tut-12-yg-1m

Термоусаживаемая трубка ТУТ нг 12/6 желто-зеленая в отрезках по 1 м от EKF серии PROxima предназначена для изоляции, маркировки и защиты проводов и кабелей. Её основная особенность - двухкратная усадка при нагреве, позволяющая плотно облегать поверхность без зазоров.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 12/6 желто-зеленая используется для:

• Электроизоляции соединений и ответвлений кабелей;
• Цветовой маркировки жил - особенно важна для заземления (желто-зелёный цвет соответствует ГОСТ Р 50462);
• Герметизации муфт и точек ввода кабеля;
• Бандажирования жгутов проводов для фиксации и защиты от перегибов;
• Защиты от пыли, влаги и механических повреждений на участках с повышенной нагрузкой.

Подходит для работы в распределительных щитах, на производстве, в системах автоматизации и в бытовых условиях.

Технические характеристики

• Номинальный диаметр: 1/2 дюйма (соответствует внутреннему диаметру до усадки)
• Диаметр до усадки: 12 мм
• Диаметр после усадки: 6 мм
• Коэффициент усадки: 2:1 - при нагреве трубка сужается вдвое
• Толщина стенки после усадки: 1,4 мм - обеспечивает достаточную прочность при сохранении гибкости
• Материал: полиолефин - устойчив к химическим веществам, не выделяет токсичных паров при нагреве
• Температура эксплуатации: от -55 C до +115 C - подходит для экстремальных условий
• Цвет: желто-зелёный - стандартизированный цвет для заземляющих проводников
• Поперечное сечение кабеля: до 113 мм2 - рекомендовано для медных жил этого сечения
• Исполнение: тонкостенное - компактно, не увеличивает габариты сборки
• Соответствие стандартам: безгалогеновое исполнение, соответствие UL

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 12/6 желто-зеленая монтируется путём равномерного нагрева. Для этого используют:

• Тепловой фен (рекомендуемая температура 90–125 C)
• Горелку с регулируемым пламенем (при осторожном контроле)

Перед установкой необходимо:

• Зачистить и зачистить место соединения;
• Разместить трубку так, чтобы она перекрывала все открытые участки на 5–10 мм с каждой стороны;
• Не допускать перегрева - это может вызвать оплавление материала или трещины.

После усадки трубка плотно облегает поверхность, образуя монолитную изоляцию. Маркировка возможна - можно использовать маркер или этикетку, совместимую с полиолефином.

Безопасность и стандарты

• Соответствует требованиям UL - сертифицирована для использования в США и странах с аналогичными нормами
• Выполнена по принципу “без галогенов” - при горении не выделяет едких и токсичных газов
• Цвет соответствует ГОСТ Р 50462 - желто-зелёный цвет однозначно указывает на заземляющий проводник
• Материал не поддерживает распространение пламени - класс нг (не поддерживают горение)

Преимущества

• Обеспечивает надёжную изоляцию даже на неровных поверхностях благодаря полному повторению формы
• Не требует клея, скотча или других креплений
• Устойчива к вибрациям, перепадам температур и влажности
• Легко отличима по цвету - снижает риск ошибок при обслуживании
• Сохраняет эластичность после усадки - не становится хрупкой

Ограничения применения

• Не применяется для постоянного контакта с открытым огнём или источниками сверхвысоких температур (>125 C)
• Не рекомендуется для использования в средах с постоянным воздействием растворителей, масел и агрессивных химикатов - возможна деформация
• Не заменяет силовые соединители - служит только для изоляции и защиты уже выполненных соединений
• При работе с кабелями большего сечения, чем 113 мм2, требуется проверка плотности прилегания - возможны зазоры

Примеры использования

• Изоляция места спайки между двумя медными жилами в щите управления
• Маркировка заземляющего провода в распределительном устройстве
• Фиксация и защита жгута проводов в автомобиле или на станке
• Герметизация входа кабеля в корпус оборудования
• Альтернатива изолирующей ленте в труднодоступных местах

Практические советы

• Выбирайте длину с запасом - лучше взять 1,2–1,5 м вместо 1 м, чтобы легко закрыть соединение целиком
• При усадке начинайте нагрев с центра, двигаясь к краям - так исключаются пузыри воздуха
• Не используйте обычный фен для волос - он недостаточно мощный; нужен профессиональный тепловой фен с регулировкой температуры
• Проверьте посадочный диаметр: после усадки трубка станет 6 мм - убедитесь, что она свободно проходит через кабельные вводы и крепления
• Храните в сухом месте, избегая прямого UV-излучения - долгосрочное воздействие света может изменить цвет и эластичность
