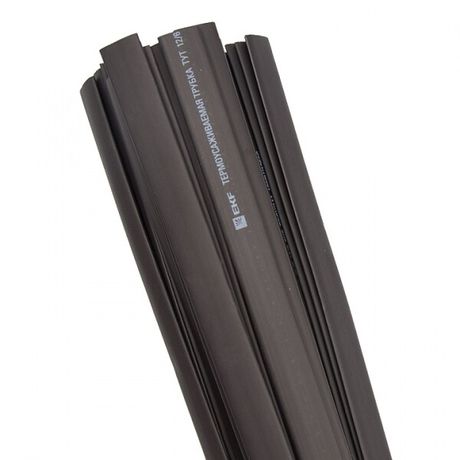

Термоусаживаемая трубка ТУТ нг 14/7 черная EKF PROxima | tut-14-b-1m

Трубка термоусаживаемая ТУТ нг 14/7 черная от EKF (артикул tut-14-b-1m) - тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1. Подходит для изоляции кабельных жил, цветовой маркировки, герметизации соединений и фиксации жгутов проводов в условиях широкого температурного диапазона.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 14/7 черная используется для:

• Электроизоляции оголённых участков кабелей и соединений жил;
• Цветовой маркировки проводов и кабелей (черный цвет - универсальный, часто применяется для заземления или нулевых проводников);
• Герметизации муфт, ответвлений и точек спайки;
• Бандажирования и фиксации жгутов проводов;
• Защиты от механических повреждений, пыли, влаги и химических сред;
• Замены изоляционной ленты в условиях, где требуется долговечность и компактность.

Технические характеристики

• Диаметр до усадки: 14 мм - позволяет надевать на крупные соединения, клеммы, разъёмы;
• Диаметр после усадки: 7 мм - плотно облегает поверхность, обеспечивает надёжную фиксацию;
• Коэффициент усадки: 2:1 - равномерное сжатие без деформаций;
• Толщина стенки после усадки: 1,6 мм - достаточна для механической защиты, но сохраняет гибкость;
• Материал: полиолефин - устойчив к старению, не выделяет токсичных веществ при нагреве;
• Температура эксплуатации: от -55 C до +115 C - подходит для работы в суровых климатических условиях;
• Температура усадки: 90–125 C - достаточно нагреть феном или тепловым пистолетом;
• Соответствие стандартам: не содержит галогенов - безопасна при возгорании, не образует едких паров;
• Соответствие UL: да - сертифицирована для использования в США и странах с аналогичными требованиями;
• Номинальное поперечное сечение: 154 мм2 - рекомендовано для кабелей с таким сечением, хотя фактическая совместимость зависит от внешнего диаметра изолируемого объекта;
• Возможность нанесения маркировки: да - можно помечать маркером, этикеткой или термопечатью.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 14/7 черная легко монтируется с помощью обычного термофена. Установка требует:

• Равномерного прогрева по всей длине - чтобы избежать перегрева и неравномерной усадки;
• Предварительной подготовки поверхности - удалить острые кромки, заусенцы, окислы;
• Выбора правильного начального диаметра - 14 мм позволяет надевать на изделия с внешним диаметром до 8–9 мм; для более толстых объектов используйте трубки большего размера;
• Фиксации перед усадкой - особенно важно при работе с жесткими кабелями или в труднодоступных местах.

Подходит для монтажа в распределительных щитах, на производстве, в автопроме, в системах автоматизации.

Безопасность и стандарты

• Соответствует нормам UL - подтверждает соответствие международным требованиям безопасности;
• Не содержит галогенов - снижает риск образования ядовитых газов при горении, соответствует экологическим нормам;
• Работает в широком температурном диапазоне - не трескается на холоде и не плавится при повышенной температуре;
• Устойчива к воздействию масла, бензина, кислот и щелочей - подходит для промышленных условий.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к сложным формам;
• Тонкостенная конструкция - экономит место внутри шкафов и жгутов;
• Стабильность характеристик при длительной эксплуатации - не теряет эластичность и прочность;
• Легко наносится и демонтируется - не требует специальных инструментов кроме фена;
• Сохраняет цвет и маркировку - не выгорает под UV-излучением в пределах заявленного диапазона.

Ограничения применения

• Не предназначена для постоянного контакта с открытым пламенем - не является огнестойкой;
• Не рекомендуется для использования там, где возможны значительные механические нагрузки (например, частые изгибы или удары) - лучше сочетать с оплеткой или кожухом;
• Не следует применять при температурах выше +115 C - материал начинает терять форму и прочность;
• Номинальное сечение 154 мм2 указано ориентировочно - реальная совместимость зависит от диаметра изолируемого объекта, а не площади сечения жилы;
• Не заменяет основную изоляцию кабеля - используется только как вторичная защита и маркировка.

Примеры использования

• Изоляция места пайки двух медных проводов в силовом щите;
• Цветовая маркировка фаз A/B/C/N/PE в распределительной коробке;
• Герметизация входа кабеля в корпус оборудования IP65;
• Фиксация жгута проводов в автомобиле или на станке;
• Обмотка кабелей в промышленных роботах для защиты от вибраций и масла.

Практические советы

• Перед установкой проверьте внутренний диаметр объекта - он должен быть меньше 7 мм, чтобы трубка плотно облегала;
• Если нужна длинная усадка - начинайте нагрев с центра, двигаясь к краям, чтобы избежать воздушных пузырей;
• Для массового монтажа используйте термофен с регулировкой температуры - это исключит перегрев;
• Храните в сухом месте, избегайте прямого солнца - срок службы до 10 лет при соблюдении условий;
• Трубка ТУТ нг 14/7 черная от EKF PROxima совместима с другими продуктами серии - можно комбинировать с переходниками, колпачками и разъемами того же бренда.
