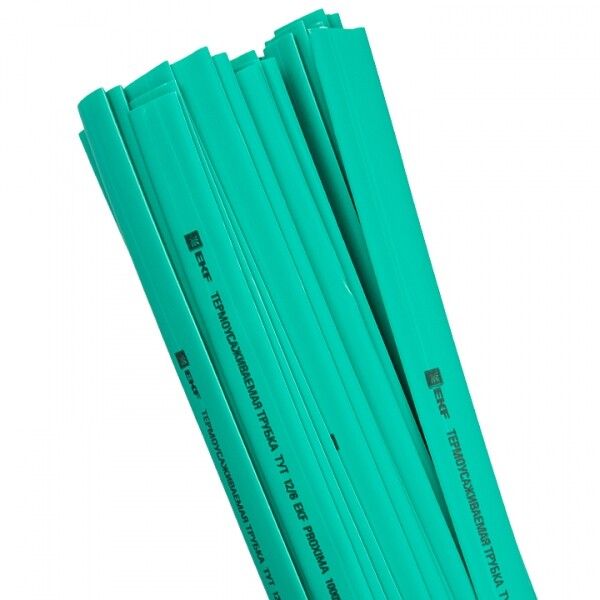

Термоусаживаемая трубка ТУТ нг 16/8 зеленая EKF PROxima | tut-16-j-1m

Трубка термоусаживаемая ТУТ нг 16/8 зеленая в отрезках по 1 м от EKF серии PROxima - это тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1, предназначенный для защиты и маркировки проводов и кабельных жгутов в условиях повышенной влажности, вибраций и перепадов температур.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 16/8 зеленая используется для:

• Электроизоляции мест соединений проводов и кабелей;
• Цветовой маркировки жил и кабельных групп (зелёный цвет соответствует стандартным обозначениям заземления);
• Герметизации и защиты от влаги, пыли и химических веществ;
• Бандажирования жгутов проводов для фиксации и снижения механических нагрузок;
• Защиты от истирания, перегибов и внешних повреждений.

Подходит для применения в распределительных щитах, на производстве, в транспорте, в системах автоматизации и в бытовых электромонтажных работах.

Технические характеристики

• Диаметр до усадки: 16 мм - позволяет легко надеть на кабели и соединители крупного диаметра;
• Диаметр после усадки: 8 мм - плотно облегает поверхность, обеспечивает надёжную фиксацию;
• Коэффициент усадки: 2:1 - равномерная усадка без складок и воздушных пузырей;
• Толщина стенки после усадки: 1,6 мм - достаточна для механической прочности, но сохраняет гибкость;
• Материал: полиолефин - устойчив к старению, маслам, растворителям и УФ-излучению;
• Температура эксплуатации: от -55 C до +115 C - работает в экстремальных климатических условиях;
• Температура усадки: 90–125 C - достаточно нагрева обычным тепловым феном;
• Соответствие стандартам: безгалогеновый состав (нг) - не выделяет токсичных газов при возгорании;
• Соответствие UL: да - сертифицирована по американским требованиям безопасности;
• Номинальное поперечное сечение: 201 мм2 - рекомендовано для кабелей сечением до этого значения;
• Цвет: зелёный - стандартизирован для обозначения заземляющих проводников;
• Возможность маркировки: да - можно наносить этикетки, штампы или маркеры;
• Длина отрезка: 1 метр - удобно для точечного монтажа без лишнего расхода материала.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 16/8 зеленая совместима с любыми медными и алюминиевыми проводниками, кабелями и разъёмами, имеющими диаметр до 8 мм после усадки. Для монтажа требуется источник тепла: тепловой фен, паяльная лампа или термо-пистолет. Нагрев следует выполнять равномерно, начиная с центра отрезка и двигаясь к краям, чтобы избежать образования складок. Перед установкой необходимо удалить острые края проводов и зачистить поверхность от грязи и влаги. Монтаж возможен даже в труднодоступных местах благодаря гибкости материала до усадки.

Безопасность и стандарты

Трубка термоусаживаемая ТУТ нг 16/8 зеленая изготовлена по принципу “без галогенов” - при горении не выделяет едких и токсичных паров, что важно для помещений с людьми, в метро, лифтах, медицинских учреждениях и системах аварийного освещения. Соответствует стандарту UL, что подтверждает её соответствие международным нормам электробезопасности. Применяется в системах с требованием к пожаробезопасности и экологической чистоте материалов.

Преимущества

• Высокая степень усадки (2:1) гарантирует плотное прилегание без просветов;
• Тонкостенная конструкция не увеличивает габариты жгута, сохраняя компактность;
• Стойкость к широкому диапазону температур - от Arctic до промышленных печей;
• Не требует клея, ленты или дополнительных креплений - одноразовое решение;
• Легко отличается по цвету - зелёный цвет ускоряет диагностику и обслуживание;
• Работает как замена изолирующей ленте, но долговечнее и эстетичнее.

Ограничения применения

• Не применяется для изоляции под напряжением выше класса защиты, указанного в спецификации кабеля - сама трубка не является основной изоляцией высокого напряжения;
• Не рекомендуется для постоянного контакта с открытым пламенем или поверхностями свыше 140 C;
• При слишком быстром нагреве возможна деформация - используйте регулируемый фен;
• Не подходит для монтажа на сильно шероховатые или неровные поверхности без предварительной подготовки;
• Не предназначен для использования в средах с постоянным давлением жидкостей или газов - не является герметичным соединением.

Примеры использования

• Изолирование ответвлений в силовых щитах с заземлением (зелёный цвет - знак заземления);
• Обработка мест спайки в автомобильной проводке;
• Фиксация и защита жгутов в станках ЧПУ и конвейерных линиях;
• Маркировка кабелей управления в системах HVAC;
• Защита кабелей от трения в движущихся механизмах (например, в роботах или подвижных платформах).

Практические советы

• Перед усадкой проверьте, что внутренний диаметр кабеля или соединителя меньше 8 мм - иначе трубка не будет плотно прилегать;
• Для многожильных кабелей с большим количеством проводов выбирайте отрезки длиной 1,2–1,5 м, чтобы обеспечить свободное перемещение при усадке;
• Используйте термофен с регулировкой температуры - оптимально 110–120 C;
• Не сгибайте трубку сразу после усадки - дайте ей остыть 1–2 минуты, особенно в холодном окружении;
• Храните в сухом месте, избегая прямого солнечного света - срок службы более 10 лет при правильных условиях.
