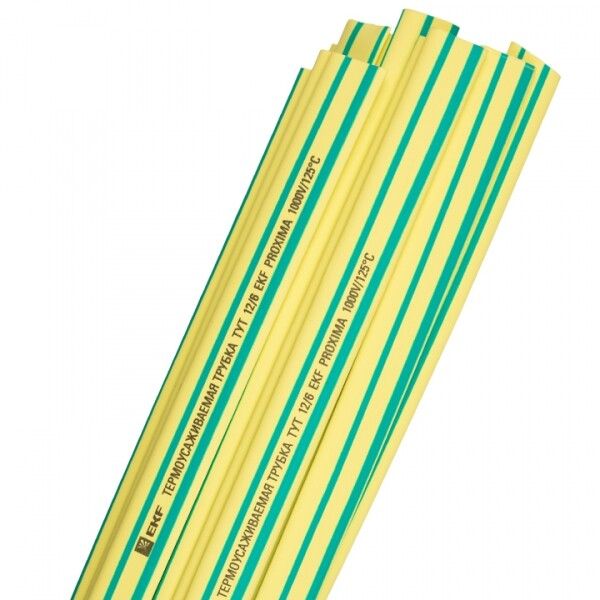

Термоусаживаемая трубка ТУТ нг 16/8 желто-зеленая EKF PROxima | tut-16-yg-1m

Термоусаживаемая трубка ТУТ нг 16/8 желто-зеленая в отрезках по 1 м от EKF серии PROxima предназначена для надежной изоляции, цветовой маркировки и механической защиты проводов и кабелей. Её уникальная способность уменьшаться в диаметре вдвое при нагреве позволяет плотно облегать любые поверхности, заменяя изоленту и обеспечивая долговечную защиту.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 16/8 желто-зеленая используется для:

• изоляции соединений и ответвлений кабельных жил;
• цветовой маркировки заземляющих проводников (соответствует требованиям ГОСТ Р 50462);
• герметизации и защиты от влаги, пыли и химических веществ;
• бандажирования жгутов проводов и кабелей;
• механической защиты от перетирания, ударов и abrasion;
• декоративного оформления и визуального различения цепей.

Подходит для работы в распределительных щитах, на производстве, в автомобилестроении, судостроении и других областях, где требуется надежная и долговечная изоляция.

Технические характеристики

• Тип материала: полиолефин - устойчив к старению, не выделяет токсичных газов при горении.
• Диаметр до усадки: 16 мм - удобен для установки на крупные соединения и кабели.
• Диаметр после усадки: 8 мм - плотно фиксируется на жилах и кабелях малого диаметра.
• Коэффициент усадки: 2:1 - равномерное сужение без деформаций.
• Толщина стенки после усадки: 1,6 мм - достаточна для механической прочности и электрической изоляции.
• Температура эксплуатации: от -55 C до +115 C - работает в экстремальных условиях, включая холодные помещения и нагретые корпуса оборудования.
• Номинальное поперечное сечение: до 201 мм2 - рассчитана на кабели сечением до 2×95 мм2 или аналогичных по площади.
• Исполнение: тонкостенная - компактна, не занимает лишнего места в жгутах.
• Цвет: желто-зеленый - стандартизированный цвет для заземляющих проводников.
• Соответствие стандартам: безгалогеновое исполнение, соответствует UL, не содержит хлора, брома и других опасных элементов.
• Возможность маркировки: да - можно наносить надписи маркером или этикетками.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 16/8 желто-зеленая монтируется путём нагрева. Для этого применяют тепловой фен или паяльник с насадкой. Нагревать необходимо равномерно, начиная с середины и двигаясь к краям, чтобы избежать образования воздушных пузырей.

Перед монтажом убедитесь, что диаметр объекта (например, соединения) меньше 8 мм - иначе трубка не сможет плотно обтянуть его. После усадки она сохраняет форму, не сползает и не ослабевает со временем.

Рекомендуется предварительно зачистить и просушить поверхность перед установкой. Укладывать трубку следует так, чтобы её края находились на 5–10 мм дальше границы соединения.

Безопасность и стандарты

• Соответствует стандарту UL - подтверждённая безопасность в США и странах, признающих этот стандарт.
• Не содержит галогенов - при возгорании не выделяет едких и токсичных газов, что важно для помещений с людьми.
• Цвет желто-зеленый соответствует ГОСТ Р 50462 - обязательный цвет для PE-проводников (защитного заземления).
• Материал самозатухающий - не распространяет пламя при удалении источника огня.

Преимущества

• Высокий коэффициент усадки 2:1 обеспечивает плотное прилегание даже к неровным поверхностям.
• Эластичность и прочность после усадки снижают риск повреждения изоляции при вибрации или перегибе.
• Заменяет изолирующую ленту - экономит время монтажа и исключает случайное ослабление.
• Стойкость к температурным колебаниям и химическим средам продлевает срок службы.
• Легко маркируется - позволяет быстро идентифицировать цепи без дополнительных меток.

Ограничения применения

• Не подходит для постоянного контакта с открытым огнем или поверхностями выше +115 C - возможна потеря эластичности.
• Не рекомендовано использование в условиях длительного прямого UV-облучения - материал со временем может потускнеть и стать хрупким.
• Не предназначен для изоляции высоковольтных участков свыше 1 кВ - требуются специализированные материалы.
• При слишком медленном нагреве возможна неравномерная усадка; используйте только подходящий инструмент (термофен).

Примеры использования

• Защита соединений в силовых шкафах на заводах - особенно там, где есть вибрация и повышенная влажность.
• Маркировка заземляющего провода в домашних электрощитах - визуально отличается от фазных и нулевых жил.
• Фиксация жгутов проводов в автомобилях - удерживает провода, предотвращает трение о металлические части.
• Герметизация входов кабелей в корпуса устройств - препятствует попаданию влаги и пыли.
• Обработка точек пайки в радиоэлектронике - вместо термоусадочных каплей, когда нужна более длинная изоляция.

Практические советы

• Выбирайте длину 1 м - достаточно для большинства задач, но при необходимости можно резать на меньшие отрезки.
• Проверьте внутренний диаметр кабеля или соединения перед установкой - он должен быть ≤8 мм после усадки.
• Для массового монтажа используйте термофен с регулировкой температуры - оптимальный режим 100–120 C.
• Не используйте открытый огонь (зажигалку, горелку) - легко перегреть и прожечь трубку.
• Храните в сухом месте, избегая прямых солнечных лучей - сохраняются все свойства материала.
• Трубка TUT нг 16/8 желто-зеленая от EKF PROxima совместима с другими продуктами серии - можно комбинировать с муфтами, наконечниками и другими элементами.
