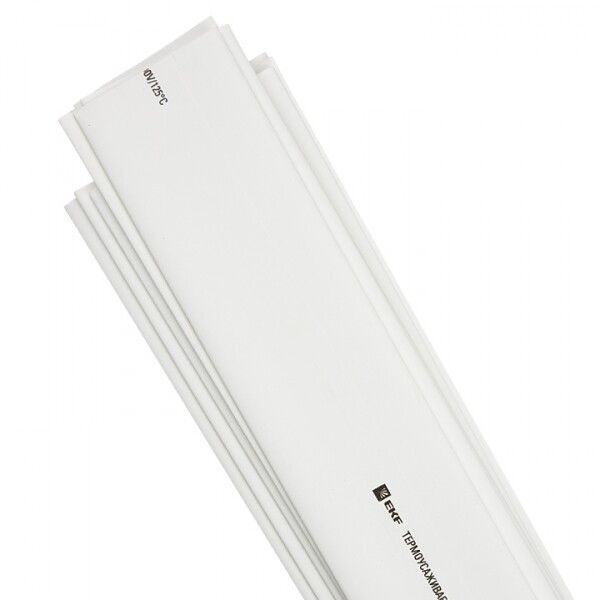

Трубка термоусаживаемая ТУТ PROxima 20/10 мм, 2:1, белая, нг EKF tut-20-w-1m

Термоусаживаемая трубка ТУТ нг 20/10 белая в отрезках по 1 метр от EKF - это тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1. Подходит для изоляции кабельных жил, цветовой маркировки, герметизации соединений и фиксации жгутов проводов. Артикул tut-20-w-1m рассчитан на работу в широком температурном диапазоне и соответствует требованиям UL.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 20/10 белая в отрезках по 1 метр используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки проводов и кабелей (белый цвет удобен для обозначения нулевых или сигнальных цепей);
• Герметизации муфт, ответвлений и защищённых соединений;
• Бандажирования и фиксации жгутов проводов;
• Защиты от механических повреждений, пыли, влаги и химических веществ;
• Замены изоляционной ленты в условиях, где нужна плотная, долговечная и эстетичная изоляция.

Технические характеристики

• Диаметр до усадки: 20 мм - позволяет надевать на крупные соединения, клеммы, разъёмы;
• Диаметр после усадки: 10 мм - обеспечивает плотную посадку на поверхность диаметром до 8–9 мм;
• Коэффициент усадки: 2:1 - при нагреве трубка равномерно сужается вдвое;
• Толщина стенки после усадки: 1,6 мм - достаточна для прочной изоляции без избыточного объёма;
• Материал: полиолефин - устойчив к старению, не выделяет токсичных паров при перегреве;
• Температура эксплуатации: от -55 C до +115 C - подходит для работы в суровых условиях, включая холодильные установки и двигатели;
• Номинальный диаметр: 3/4 дюйма - указывает на совместимость с кабелями стандартного сечения;
• Номинальное поперечное сечение: 314 мм2 - рекомендовано для кабелей с таким сечением, хотя фактическая усадка зависит от формы изделия;
• Исполнение: тонкостенная - компактная, не создаёт лишнего объёма; идеальна для плотных жгутов;
• Соответствие стандартам: не содержит галогенов - безопасна при возгорании, не образует едких газов;
• Соответствие UL: да - сертифицирована по американскому стандарту безопасности;
• Возможность нанесения маркировки: да - можно помечать маркером, этикеткой или термотрансферным принтером.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 20/10 белая в отрезках по 1 метр монтируется путём нагрева. Для этого используют:

• Тепловой фен (температура 90–125 C - оптимальный диапазон);
• Термоусадочные печи (в промышленных условиях);
• Горелку с регулируемым пламенем - осторожно, чтобы не повредить трубку.

Перед монтажом трубку надевают на провод или кабель до места соединения. После нагрева она равномерно сжимается, плотно облегая поверхность. Убедитесь, что внутренняя часть соединения сухая - влага может вызвать пузыри или плохую адгезию. Нагрев начинайте с одного конца, двигаясь к другому, чтобы избежать задувания воздуха внутри.

Безопасность и стандарты

Трубка ТУТ нг 20/10 белая в отрезках по 1 метр выполнена из галоген-free материала, что снижает риск образования ядовитых газов при пожаре. Соответствует стандарту UL, что гарантирует соответствие требованиям США по горючести, электрической прочности и термической стабильности. Применяется в системах, требующих повышенной пожаробезопасности - например, в общественных зданиях, транспорте, медицинском оборудовании.

Преимущества

• Высокий коэффициент усадки 2:1 - легко охватывает сложные формы;
• Тонкостенная конструкция - сохраняет компактность жгутов;
• Стойкость к экстремальным температурам - работает в холоде и жаре;
• Нет необходимости в клеях или лентах - одноразовый, чистый монтаж;
• Поддерживает маркировку - удобно для обслуживания и диагностики;
• Работает без специальных инструментов - достаточно обычного фена.

Ограничения применения

• Не предназначена для постоянного контакта с открытым пламенем - может воспламениться при прямом воздействии огня;
• Не следует использовать на поверхностях с острыми краями без предварительной подготовки - возможны порезы;
• При усадке не расширяется вдоль оси - нельзя использовать для удлинения кабеля;
• Не подходит для изоляции под высокими механическими нагрузками (например, в движущихся частях машин) - требуется дополнительная защита;
• При температуре выше +115 C начинает деформироваться - не применяйте рядом с мощными нагревательными элементами без теплоизоляции.

Примеры использования

• Изоляция скруток в распределительных коробках;
• Маркировка фаз L/N/PE в щитах управления;
• Защита соединений в автомобильной проводке;
• Фиксация и изоляция проводов в станках ЧПУ, конвейерах, роботах;
• Герметизация входов кабелей в корпуса оборудования;
• Обработка точек спайки в радиоэлектронике.

Практические советы

• Выбирайте длину с запасом - трубка должна свободно надеваться на кабель до точки соединения, минимум на 10–15 мм длиннее самого соединения;
• При работе с несколькими проводами - используйте трубку большего диаметра, чем суммарный внешний диаметр жгута, чтобы не повредить изоляцию при надевании;
• Проверьте, что поверхность перед монтажом чистая и сухая - влага под усадкой может вызвать коррозию или воздушные пузыри;
• Для многократного использования в одном месте - лучше взять трубку с запасом по длине, так как повторная усадка невозможна;
• Артикул tut-20-w-1m продается в отрезках по 1 метру - удобно для малых партий и ремонта, но для массового производства выгоднее заказывать бухты.
