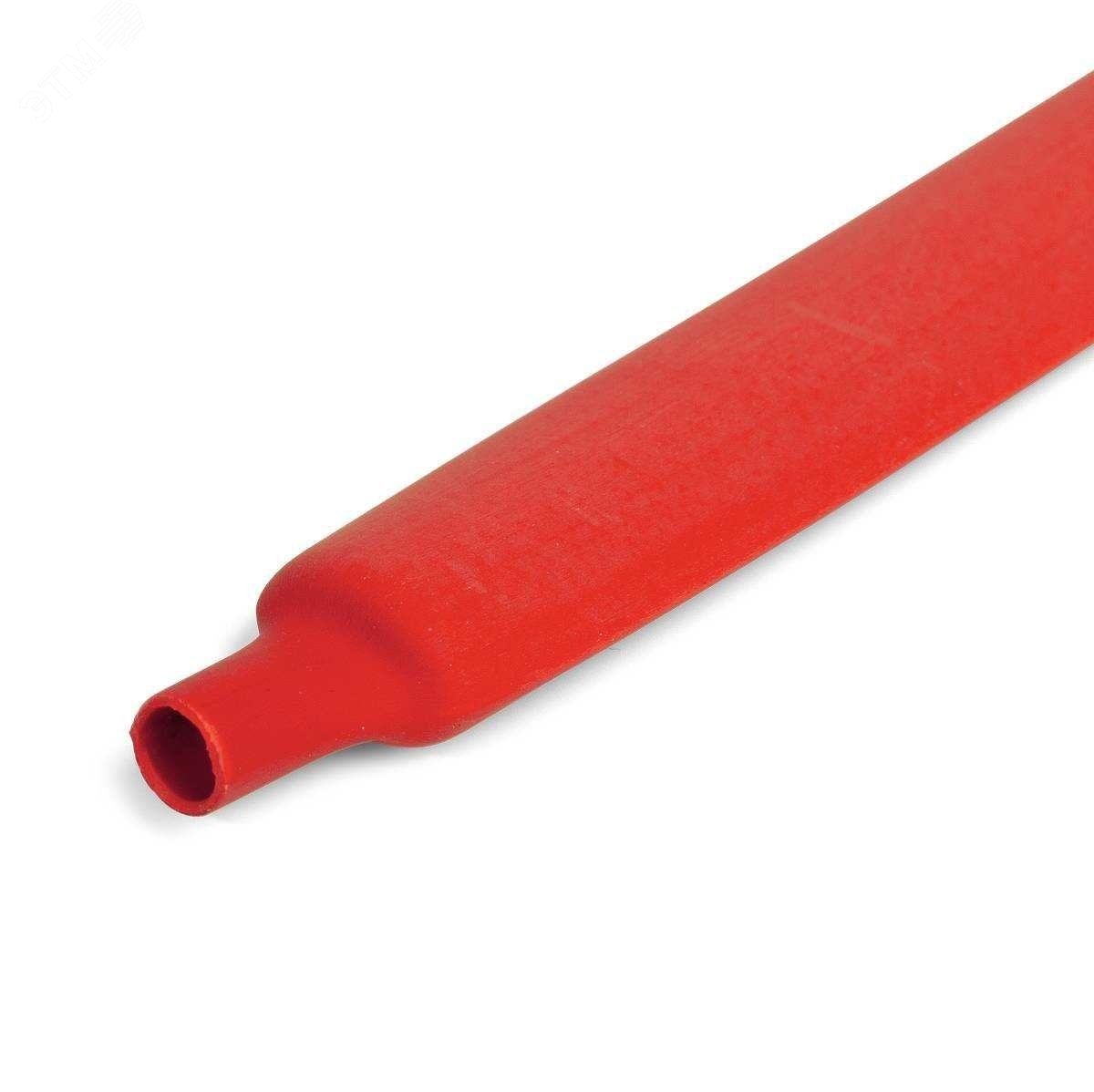

Трубка термоусаживаемая ТУТ (HF)-20/10 красная | 82946 КВТ

Трубка термоусаживаемая ТУТ (HF)-20/10 красная (50 м) от КВТ предназначена для надежной изоляции и защиты электрических соединений, а также для бандажирования кабелей. Благодаря коэффициенту усадки 2:1 и материалу на основе полиолефина, она обеспечивает плотное прилегание даже к сложным формам, сохраняя прочность и долговечность в широком температурном диапазоне.

Назначение и область применения

Трубка термоусаживаемая ТУТ (HF)-20/10 красная (50 м) используется для:

• изоляции электрических соединений - замена классической изоленты с повышенной механической и химической стойкостью;
• защиты от коррозии, влаги и внешних воздействий на клеммах, спайках и разъемах;
• бандажирования пучков проводов и кабелей - удержание их в компактной форме;
• цветовой маркировки цепей - красный цвет соответствует стандартам идентификации положительного потенциала или фазы;
• декоративной отделки - в случаях, где важна визуальная четкость и эстетика сборки.

Технические характеристики

• Диаметр до усадки: 20 мм - позволяет легко одеть на крупные соединения, разъемы или пучки кабелей;
• Диаметр после усадки: 10 мм - обеспечивает плотную, почти вторую кожу, фиксацию без просветов;
• Коэффициент усадки: 2:1 - равномерное сжатие при нагреве без перекосов;
• Толщина стенки после усадки: 1 мм - оптимальная для легкой, но прочной изоляции; не увеличивает габариты сборки;
• Материал: полиолефин - экологичный, безгалогенный (HF), не выделяет токсичных веществ при нагреве;
• Рабочая температура: от –55 C до +115 C - подходит для работы в суровых условиях, включая холодные помещения и нагретые корпуса оборудования;
• Номинальное напряжение: 690 В - безопасно применять в сетях переменного и постоянного тока до этого значения;
• Цвет: красный - стандартизирован для обозначения фазы или положительного полюса;
• Форма поставки: 50 метров на бобине - удобно для длительного использования и экономичного расхода.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ (HF)-20/10 красная (50 м) требует теплового воздействия для активации усадки. Для монтажа рекомендуются следующие инструменты:

• Высокотемпературный фен ТТ-1841 - наиболее точный и контролируемый способ;
• Пропановая горелка ПГ - для быстрого нагрева больших участков;
• Портативные бутановые горелки «КВТ» - мобильное решение для полевых работ.

Перед установкой необходимо:

• очистить поверхность от грязи и влаги;
• надеть трубку так, чтобы она перекрывала соединение на 10–15 мм с каждой стороны;
• нагревать равномерно, начиная с середины, двигаясь к краям - это предотвращает образование воздушных пузырей и перекосов.

Безопасность и стандарты

• Не содержит галогенов - снижает риск образования едких паров при возгорании;
• Соответствует требованиям к материалам HF (halogen-free);
• Подтверждает электрическую прочность при 690 В - допущено к применению в промышленных и силовых системах;
• Материал устойчив к УФ-излучению и большинству масел, растворителей и химических сред.

Преимущества

• Высокая степень усадки (2:1) гарантирует герметичность даже на неровных поверхностях;
• Эластичность материала после усадки - не трескается при вибрациях и температурных колебаниях;
• Легко наносится и демонтируется - можно использовать многократно при необходимости переоборудования;
• Цветная маркировка повышает безопасность обслуживания - сразу видно назначение цепи;
• Долговечность - срок службы более 15 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначен для использования в открытых местах с постоянным прямым UV-облучением - со временем возможна потеря цвета и хрупкость;
• Не следует применять там, где требуется огнестойкость (материал не самозатухающий);
• Требует обязательного наличия источника тепла - нельзя использовать без фена или горелки;
• При температурах выше +115 C возможна деформация - не подходит для мест рядом с мощными нагревательными элементами без дополнительной теплоизоляции.

Примеры использования

• Изоляция клемм в частотных преобразователях и промышленных станках;
• Защита соединений в системах автоматизации и конвейеров;
• Бандажировка жгутов проводов в автомобилях, судах и авиационной аппаратуре;
• Обозначение фаз L1/L2/L3 в распределительных щитах - красный цвет как стандарт для фазы;
• Антикоррозионная защита кабельных выводов в сырых помещениях (например, насосных станциях).

Практические советы

• Выбирайте диаметр до усадки с запасом - 20 мм идеально для пучков до 12–15 мм в диаметре. Для более толстых соединений используйте трубки с большим исходным диаметром;
• При работе с несколькими трубками - используйте одинаковый источник тепла и режим нагрева для равномерности;
• Можно наносить маркировку маркером - красный цвет хорошо принимает черные и белые надписи;
• Храните в сухом месте, избегая прямого света - продлевает срок годности;
• Не применяйте пламя от газовой горелки слишком близко - это вызывает прожиг и неравномерную усадку.
