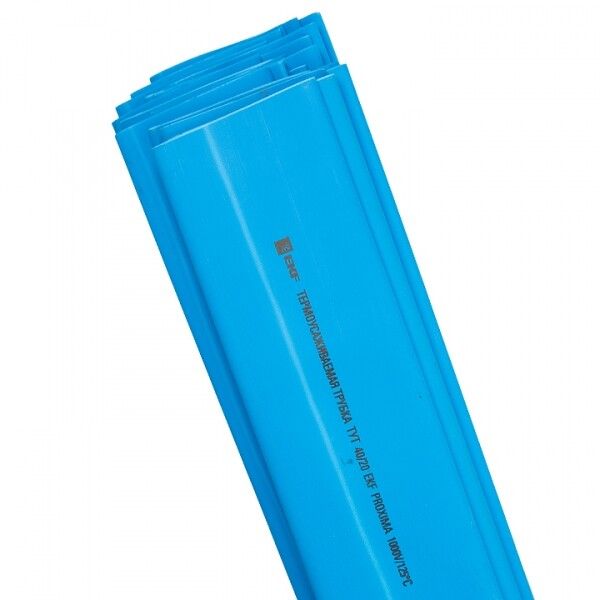

Термоусаживаемая трубка ТУТ нг 20/10 синяя EKF PROxima | tut-20-g-1m

Термоусаживаемая трубка ТУТ нг 20/10 синяя в отрезках по 1м от EKF - это тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1, предназначенный для изоляции, маркировки и герметизации кабельных соединений. Артикул tut-20-g-1m соответствует серии PROxima и подходит для профессионального и бытового использования.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 20/10 синяя используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки - синий цвет позволяет легко идентифицировать цепи или фазы;
• Герметизации муфт, концов кабелей и заделок с помощью колпачков;
• Бандажирования жгутов проводов для удержания и защиты;
• Защиты от влаги, пыли, механических повреждений и химических воздействий.

Подходит для работы в распределительных щитах, на производстве, в энергетике, автосервисе и домашней электромонтажной практике.

Технические характеристики

• Диаметр до усадки: 20 мм - удобен для надевания на крупные соединения и кабели;
• Диаметр после усадки: 10 мм - плотно облегает поверхность, обеспечивает надёжную изоляцию;
• Коэффициент усадки: 2:1 - равномерная усадка без складок и воздушных пузырей;
• Материал: полиолефин - устойчив к старению, не выделяет токсичных веществ при нагреве;
• Толщина стенки после усадки: 1,6 мм - достаточна для механической прочности, но сохраняет гибкость;
• Температура эксплуатации: от -55 C до +115 C - работает в экстремальных условиях;
• Исполнение: тонкостенная - компактная, не занимает лишнего места в жгутах;
• Поперечное сечение: 314 мм2 - рассчитана на кабели сечением до этого значения;
• Соответствие стандартам: безгалогеновое исполнение - снижает риск образования ядовитых газов при возгорании;
• UL-сертификация: да - соответствие американскому стандарту безопасности;
• Номинальный диаметр: 3/4 дюйма - совпадает с типовым размером кабельных выводов;
• Возможность маркировки: да - можно писать маркером или наносить этикетки;
• Форма поставки: отрезки по 1 метру - удобно для точного расхода и хранения.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 20/10 синяя монтируется путём нагрева. Для этого используют:

• Тепловой фен (промышленный или бытовой) - оптимальный инструмент;
• Горелку с регулируемым пламенем - осторожно, чтобы не перегреть;
• Не рекомендуется использовать открытый огонь без контроля - возможен оплавление.

Перед установкой трубка надевается на кабель или соединение, затем равномерно прогревается с одного конца до другого. Под действием тепла она сужается, плотно обволакивая поверхность. Усадка завершается за несколько секунд. Диаметр 20 мм позволяет легко одевать её даже на кабельные наконечники и разъёмы.

Безопасность и стандарты

• Соответствует требованиям к негорючести (обозначение “нг”);
• Произведена без галогенов - безопасна при пожаре, не образует едких паров;
• Сертифицирована по UL - подтверждает соответствие международным нормам электробезопасности;
• Работает в широком температурном диапазоне - не трескается на холоде и не деформируется на жаре.

Преимущества

• Высокая степень усадки (2:1) гарантирует плотное прилегание без зазоров;
• Сохраняет эластичность после усадки - не становится хрупкой;
• Стойкая к ультрафиолету и большинству химикатов - долговечен в агрессивной среде;
• Легко маркируется - можно помечать номера, фазы, назначение;
• Заменяет изоляционную ленту - не требует перекрытия слоями, не разматывается;
• Артикул tut-20-g-1m от EKF - проверенное качество в серии PROxima.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или сверхвысокими температурами (>125 C);
• Не заменяет силовые изоляторы - не рассчитана на высокие напряжения выше класса 1 кВ без дополнительной защиты;
• Не следует использовать там, где требуется жесткий корпус - только гибкая изоляция;
• При усадке на шероховатые поверхности возможны микрозазоры - перед монтажом желательно зачистить и обезжирить участок;
• Не подходит для внешней прокладки без дополнительной защиты от УФ-лучей при длительном воздействии солнца.

Примеры использования

• Изоляция скруток в распределительной коробке;
• Маркировка фаз L1/L2/L3/N в щите - синий цвет часто применяют для нулевых проводов;
• Герметизация входа кабеля в металлический корпус оборудования;
• Обвязка жгутов проводов в автомобиле или станке для предотвращения запутывания;
• Защита концов кабеля после обрезки - предотвращает расслоение жил.

Практические советы

• Выбирайте длину отрезка с запасом - лучше взять чуть длиннее, чем слишком короткий;
• Перед усадкой убедитесь, что внутренняя поверхность кабеля чистая и сухая - влага может вызвать вздутие;
• При работе с несколькими трубками - используйте одинаковый режим нагрева для равномерности;
• Посадочный диаметр 20 мм идеально подходит для кабелей сечением до 35–50 мм2 - проверьте соответствие перед покупкой;
• Храните в сухом месте, избегайте прямого света - продлевает срок службы материала;
• Arтикул tut-20-g-1m - удобен для заказа партиями: 10–20 отрезков покрывают потребности типового объекта.
